Реле тока утечки РТУ-300
Назначение
Реле тока утечки c микропроцессорным управлением «РТУ-300» предназначено для контроля величины тока утечки в проводниках защитного заземления или контроля дифференциального тока утечки без отключения контролируемой линии.
Микропроцессорное управление, настройка уровня контроля тока утечки от 5 до 300 мА, настраиваемая временная задержка, ТЕСТ, "сухие" контакты сигнализации. Трансформатор тока в комплекте.
Конструкция
Реле тока утечки «РТУ-300» выполнено в корпусе для установки на DIN-рейку.
На передней панели блока находятся индикаторы «СЕТЬ», «НОРМА», «I>Iут» и ручка установки порогового значения тока утечки «Iут, мА». Цепи питания и измерения гальванически разделены. В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети, трансформатору тока и схеме сигнализации. Питание реле осуществляется непосредственно от сети 220 В, 50 Гц.
Технические характеристики
| Параметр |
Значение |
| Напряжение питания |
220/380 В; 50 Гц |
| Диапазон контролируемого тока |
5…300 мА |
| Временная задержка включения внутреннего реле при превышении установленного тока |
0,1 с |
| Коммутируемый ток контакта (АС1 250 В) |
5 А |
| Потребляемая мощность, не более |
3 Вт |
| Габаритные размеры блока |
36 Х 90 Х 65 мм |
| Масса, не более |
0,2 кг |
| Диапазон рабочих температур (без конденсата) |
-25 … +45 °С |

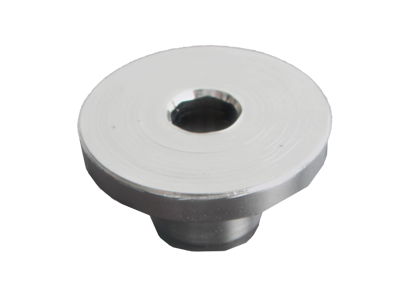

Втулка
Рекомендуем использовать для крепления трансформатора втулку.

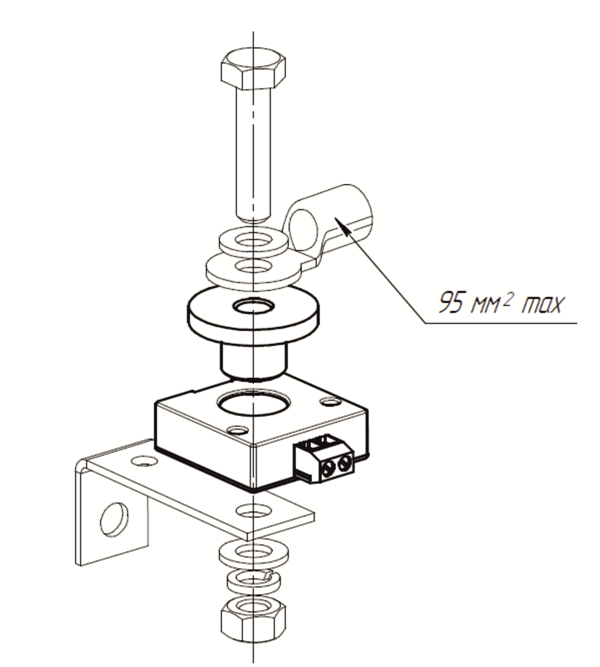

Крепление токового трансформатора можно осуществить тремя способами:
- На DIN-рейку
- На металлическую/текстолитовую панель
- На медную шину
При установке на медную шину дополнительно к комплекту РТУ-300 можно приобрести монтажную втулку.
Состав втулки: латунь с никелевым покрытием. |
