Реле времени РВ-200

Реле времени РВ-200Реле времени РВ–200 предназначено для подключения нагрузки к сети с помощью внешнего исполнительного устройства с временной задержкой после подачи питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ВРЕМЕНИ

Характеристика
Ед. изм. Значение
Напряжение питания
В, Гц 220±10%; 50
Диапазон временной задержки
сек 5…200
Задержка повторного включения питания, не менее
сек 0,5
Коммутируемый ток контакта (АС1 250 В)
А 5
Потребляемая мощность, не более
Вт 3
Габаритные размеры блока (1 модуль)
мм 17,5x90x65
Масса, не более
кг 0,1
Диапазон рабочих температур (без конденсата)
°С -40…+45

Класс защиты – 0, ЭМС по ГОСТ Р50033.92.

КОНСТРУКЦИЯ И СХЕМА РЕЛЕ ВРЕМЕНИ

Реле времени РВ–200 выполнено в корпусе для установки на DIN-рейку.

На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручка подстроечника «t, сек».

Цепи питания и контакта внутреннего реле гальванически разделены.

В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Питание реле времени осуществляется непосредственно от контролируемой сети.

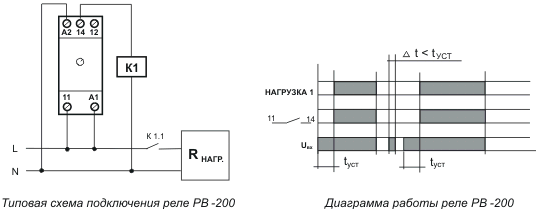

Типовая схема подключения и диаграмма работы реле времени РВ-200
