Реле контроля фаз РКФ-МП

Реле контроля фаз РКФ-МП

Характеристики

Номинальная мощность, кВА (ток фазы, А) 7 А
Масса, кг 0,4 кг
Габаритные размеры, мм 70х90х65 мм
Паспорт 3038
Сертификат 4114
Номинальная мощность, кВА 7 А
Габариты, мм 70х90х65 мм
Вес, кг 0,4 кг
Цена 4500
Номинальное напряжение, В, Гц 380/220 В; 50 Гц

Назначение

Модуль реле контроля фаз РКФ-МП предназначен для контроля напряжения трехфазной сети 380/220 В с выведенной нейтралью, управления работой трехфазного асинхронного электродвигателя, контроля исправности электродвигателя до подачи на него напряжения. Устанавливается в щитах управления системами вентиляции, пожаротушения и дымоудаления.

Гарантийный срок – 2 года.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

Конструкция системы

Модуль РКФ-МП выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети и электродвигателя.

Подключение модуля к контролируемой (питающей) сети и к схеме управления осуществляется через клеммные колодки в верхней и нижней части корпуса.

Контакты внутреннего РЕЛЕ 1 предназначены для управления контактором по команде, поступающей от схемы управления (безпотенциальный «нормально открытый» контакт). Контакты внутреннего РЕЛЕ 2 предназначены для работы цепей сигнализации.

Технические характеристики

Параметр Значение
Номинальное рабочее напряжение 380/220 В; 50 Гц
Верхний порог отключения реле «>U» min 230
Верхний порог отключения реле «>U» max 270
Нижний порог отключения реле «<U»  min 150
Нижний порог отключения реле «<U»  max 200
Временная задержка отключения реле по нижнему порогу «Δtн(c)» min 0 с
Временная задержка отключения реле по нижнему порогу «Δtн(c)» max 10 с
Гистерезис верхнего порога 3 В
Гистерезис нижнего порога 10 В
Коммутируемый ток контакта (АС1 250 В) max 7 А
Габаритные размеры блока 70х90х65 мм
Масса, не более 0,4 кг

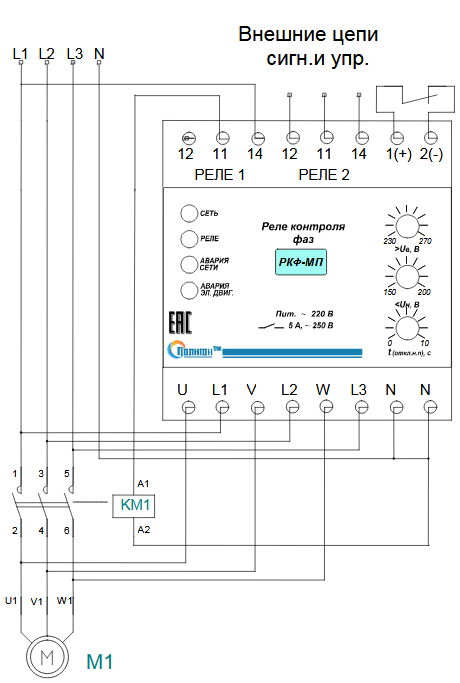

Рисунок 1. Типовая схема подключения реле РКФ-МП.
