Главная Модульные устройства автоматики и защиты Амперметр цифровой А-05-03

Амперметр цифровой А-05-03

Характеристики

Номинальная мощность, кВА (ток фазы, А) 5 А
Масса, кг 0,2 кг
Габаритные размеры, мм 71х90х65 мм
Паспорт 4990
Сертификат 4991
Номинальная мощность, кВА 5 А
Температура эксплуатации, ˚С -40…+45 °С
Габариты, мм 71х90х65 мм
Гарантия, мес 24
Вес, кг 0,2 кг
Цена 4860
Номинальное напряжение, В, Гц 220±10% В; 50 Гц

Назначение

Амперметр цифровой "А-05-03" предназначен для измерения среднеквадратичного значения величины переменного тока частотой 50 Гц по трем независимым каналам. Амперметр рассчитан на работу с различными трансформаторами тока с током вторичной обмотки 5 А.

Вывод информации осуществляется на встроенный индикатор.

Конструкция системы

Амперметр цифровой "А-05-03" выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся цифровой индикатор и кнопки управления.

Цепи питания и измерения гальванически разделены.

В нижней и верхней части изделия находятся клеммные колодки для подключения блока к сети и к вторичным обмоткам трансформаторов тока. Питание амперметра осуществляется непосредственно от контролируемой сети.

Гарантийный срок – 2 года.

Класс защиты – 0, ЭМС по ГОСТ Р50033.92


Технические характеристики



Характеристика Значение
Напряжение питания
   220±10% В; 50 Гц
Диапазон измерений (в зависимости от подключаемого трансформатора тока) 0…500 А
Номиналы первичного тока подключаемых трансформаторов 5 (прямое подключение); 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500 А
Номинальный вторичный ток 5 А
Кол-во каналов измерения 3 Ед.
Максимальный (кратковременный) ток, не более
  4 х Iном А
Потребляемая мощность, не более   5 Вт
Метод измерения среднеквадратичный
Класс точности 1,0
Время обновления показаний 0,5 с
Габаритные размеры блока 71х90х65 мм
Масса, не более 0,2 кг
Диапазон рабочих температур (без конденсата) -40…+45 °С

Подготовка к эксплуатации и эксплуатация

Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации цифрового амперметра "А-05-03".

Установить блок в электрощите на DIN-рейку.

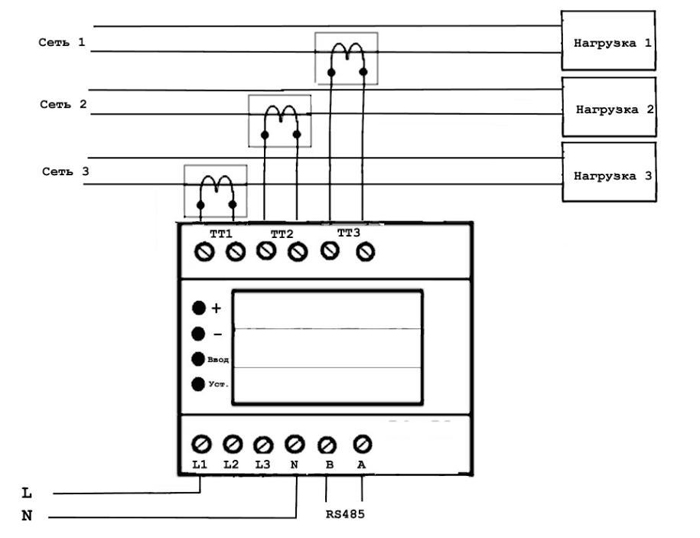

Произвести подключение входной контролируемой сети, цепей питания согласно маркировке: N, L1, L2, L3 питание (возможно питание от одной фазы); TT1, TT2, TT3 – вторичные обмотки трансформаторов тока.

Сечение подключаемых проводов должно быть  1,0… 1,5 мм ²

Подключение производить при обесточенных вводах сети!

Запрещается вскрывать блок, находящийся под напряжением сети.
