Реле контроля изоляции РКИ-50 (12 В) ![](/files/Image/noviy-modul-vnutrenniy-4.jpg)
Характеристики
Номинальная мощность, кВА (ток фазы, А) |
5 А |
Активная мощность, кВт |
3 Вт |
Масса, кг |
0.25 кг |
Габаритные размеры, мм |
71 х 90 х 60 мм |
Паспорт |
5205 |
Сертификат |
5204 |
Номинальная мощность, кВА |
5 А |
Температура эксплуатации, ˚C |
-40 … +45 °С |
Габариты, мм |
71 х 90 х 60 мм |
Гарантия, мес |
24 |
Вес, кг |
0.25 кг |
Цена |
5120 |
Сопротивление изоляции, не менее, МОм |
50 кОм |
Номинальное напряжение, В, Гц |
~12 В±10% В |
Назначение
Реле контроля изоляции РКИ-50 (12 В) предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450 В частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.
Технические характеристики
Параметр |
Значение |
Напряжение питания |
=12±10% В |
Напряжение контролируемой сети (действующее значение), В |
0 ... 450 |
Пороговое значение сопротивления изоляции |
50 кОм |
Временная задержка на включение сигнализации при ухудшении изоляции, не более |
2 с |
Измерительное напряжение |
12 В |
Коммутируемый ток контакта (АС1 250 В) |
5 А |
Потребляемая мощность, не более |
3 Вт |
Габаритные размеры блока (4 модуля) |
71 х 90 х 60 мм |
Масса, не более |
0.25 кг |
Диапазон рабочих температур (без конденсата) |
-40 … +45 °С |
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99
Конструкция системы
Блок РКИ-50 (12 В) выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».
В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации. Питание реле осуществляется от сети =12 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.
![](/files/Image/noviy-modul-vnutrenniy-4-shema.jpg)

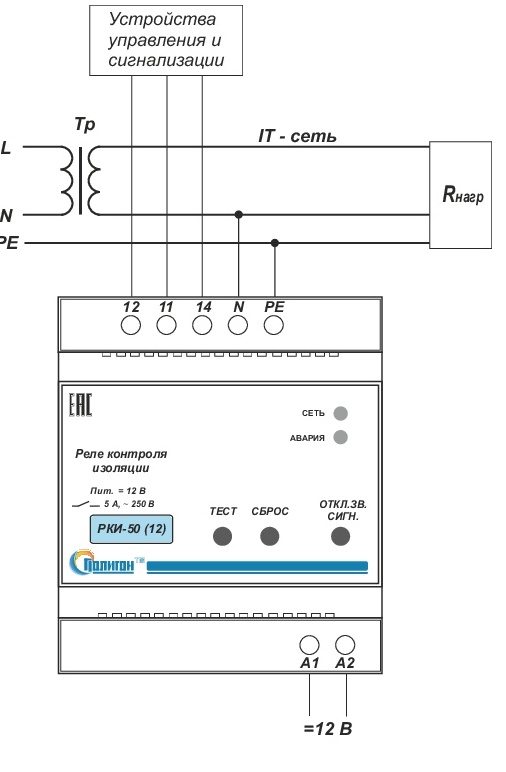

Рис.1. Типовая схема подключения блока РКИ-50 (12 В). |
