Амперметр цифровой А-05

Амперметр цифровой А-05Амперметр цифровой А–05 предназначен для измерения величины тока в цепях переменного тока с частотой 50 Гц. Амперметр оборудован переключателем, позволяющим использовать его с различными трансформаторами тока с током вторичной обмотки – 5 А.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АМПЕРМЕТРА

Характеристика
Ед. изм. Значение
Напряжение питания
В, Гц 220±10%; 50
Диапазон измерений (в зависимости от подключаемого трансформатора тока)
А 0…400
Номиналы первичного тока подключаемых трансформаторов
- 25; 50; 75; 100; 150; 200; 250; 300; 400
Номинальный вторичный ток
А 5
Максимальный (кратковременный) ток, не более
А 4хI ном
Потребляемая мощность, не более
Вт 10
Метод измерения
- среднеквадратичный
Класс точности
- 1,0
Время обновления показаний
сек 0,36
Габаритные размеры блока (4 модуля)
мм 71х90х65
Масса, не более
кг 0,2
Диапазон рабочих температур (без конденсата)
°С -40…+45

Класс защиты – 0, ЭМС по ГОСТ Р50033.92

КОНСТРУКЦИЯ СИСТЕМЫ

Амперметр цифровой А–05 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся цифровой индикатор и ручка переключателя «УСТАВКА ПЕРВИЧНОГО ТОКА».

Цепи питания и измерения гальванически разделены. В нижней части блока находятся клеммные колодки для подключения блока к сети и к вторичной обмотке трансформатора тока. Питание реле осуществляется непосредственно от контролируемой сети.

Типовая схема подключения амперметра А-05

Амперметр цифровой А-05 (DC-2)

Амперметр цифровой А-05 (DC-2)Амперметр цифровой А–05 (DC-2) предназначен для контроля постоянного тока с внешним шунтом 75 мВ. Диапазон измерений тока 100–1000 А (в зависимости от подключаемого шунта) с точностью 1% ± 1 знак младшего разряда индикатора со среднеквадратичной обработкой данных. Класс точности шунта должен быть не хуже 0,5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АМПЕРМЕТРА

Напряжение питания
В 220 ± 20% (АС/DC)
Диапазон измеряемого тока (в зависимости от шунта)
А 100…1000
Номинальное напряжение шунта (при номинальном токе)
мВ 75
Сопротивление изоляции, не менее
МОм 2,0
Потребляемая мощность, не более
Вт 5
Класс точности
% 1,0
Метод обработки данных
- среднеквадратичный
Функциональная установка: уставка первичного тока
- переключатель
Ряд значений первичного тока подключаемого шунта
А 100,150,200,250,300,
400,500,600,750,1000
Габаритные размеры блока
мм 71х90х65
Масса
кг 0,2
Сечение проводов для подключения блока
мм 2 1,0…1,5
Диапазон рабочих температур (без образования конденсата)
°С -25…+40

Вольтметр цифровой V-03

Вольтметр цифровой V-03 Вольтметр цифровой V–03 предназначен для измерения величины напряжения в однофазных и трехфазных цепях переменного тока с частотой 50 Гц. Вольтметр оборудован кнопочными переключателями для выбора измеряемого напряжения по фазам. При одновременном нажатии на две кнопки производится измерение линейного напряжения между выбранными фазами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА

Характеристика
Ед. изм. Значение
Напряжение питания
В, Гц 220±35%; 50
Диапазон измерений фазного напряжения
В 150…300
Диапазон измерения линейного напряжения
В 260…520
Потребляемая мощность, не более
Вт 10
Метод измерения
- среднеквадратичный
Класс точности
- 1,0
Время обновления показаний
сек 0,36
Габаритные размеры блока (4 модуля)
мм 71х90х65
Масса, не более
кг 0,2
Диапазон рабочих температур (без конденсата)
°С -40…+45

Класс защиты – 0, ЭМС по ГОСТ Р50033.92

КОНСТРУКЦИЯ СИСТЕМЫ

Вольтметр цифровой V–03 выполнен в корпусе для установки на DIN-рейку.

На передней панели вольтметра находятся цифровой индикатор, светодиодные индикаторы «L1», «L2», «L3» и соответствующие им кнопки.

В нижней части блока находятся клеммные колодки для подключения блока к сети. Питание вольтметра осуществляется непосредственно от контролируемой сети.

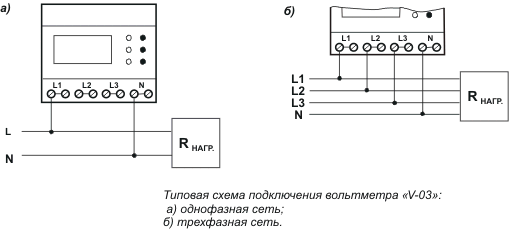

Типовая схема подключения вольтметра V-03

Вольтметр цифровой V-03 (DC)

Вольтметр цифровой V-03 (DC)Вольтметр цифровой V-03 (DC) предназначен для контроля постоянного и переменного однофазного (50 Гц) напряжения в диапазоне 150-300 В с точностью 1% ± 1 знак младшего разряда индикатора со среднеквадратичной обработкой данных. Питание вольтметра осуществляется от контролируемой сети.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА

Технические параметры
Ед. изм. Значение
Диапазон измеряемого переменного напряжения 50/60 Гц
В 110…300
Диапазон измеряемого постоянного напряжения
В 150…420
Потребляемая мощность, не более
Вт 5
Класс точности
% 1,0
Метод обработки данных
- среднеквадратичный
Габаритные размеры блока
мм 71х90х58
Масса
кг 0,2
Сечение проводов для подключения блока
мм 2 0,5…1,5
Диапазон рабочих температур (без образования конденсата)
°С -25…+40
Степень защиты корпуса
- IP20
