Реле контроля изоляции РКИ-35

Назначение

Реле контроля изоляции РКИ-35 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью. При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Технические характеристики

Параметр Значение
Напряжение питания ~220±10% В, 50 Гц
Напряжение контролируемой сети (действующее значение) 0….450 В
Пороговое значение сопротивления изоляции 35 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более 2 с
Измерительное напряжение 12 В
Коммутируемый ток контакта (АС1 250 В) 5 А
Потребляемая мощность, не более 3 Вт
Габаритные размеры блока   ( 4 модуля ) 71 х 90 х 60 мм
Масса, не более 0.25 кг
Диапазон рабочих температур (без конденсата) -40 … +45 °С

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

Конструкция системы

Блок «РКИ-35» выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.

Питание реле может осуществляться непосредственно от контролируемой сети ~220 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

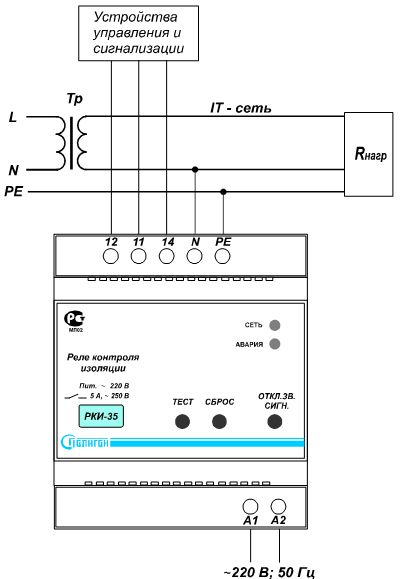

Рис.1. Типовая схема подключения блока РКИ-35.
