Медицинские реанимационные консоли ОЗОН

Медицинские реанимационные консоли «ОЗОН» соответствуют РТМ 42-2-4-80 "Операционные блоки. Правила эксплуатации, техники безопасности и производственной санитарии" и ГОСТ 12.2.025-76 "Изделия медицинской техники. Электробезопасность".

Медицинские реанимационные консоли «ОЗОН

Медицинские консоли – это комплексные установки для обеспечения оперативной подачи сжатых медицинских газов и электропитания непосредственно к рабочему месту медицинского специалиста, либо к месту лечения пациента.

Медицинские консоли серии «ОЗОН» позволяют компактно разместить медицинское оборудование в операционных кабинетах, отделениях реанимации, интенсивной терапии, родильных залах, больничных палатах, сосредоточить всю необходимую диагностическую и лечебную аппаратуру вокруг больного. Предоставляют удобное и компактное подключение медицинской аппаратуры к газовым магистралям, линиям электроснабжения, информационной сети. Защищают от ошибочного подключений газовых магистралей и аварий электрооборудования потребителей.

Медицинская консоль серии «ОЗОН» представляет собой законченную конструкцию с несколькими клапанами подключения медицинских газов, одной, двумя и более группами розеток электропитания, световой индикацией, защитными автоматическими выключателями, портами линий информационной и телефонной сетей медицинского учреждения. Для обеспечения оперативного заземления и выравнивания потенциалов консоль оборудована оперативными зажимами заземления и DIN разъемами шины выравнивания потенциалов. Для расширения функциональности и удобства установки дополнительного оборудования консоль комплектуется опорным рельсом.

Как одна из разновидностей консолей широко применяется консоль палатная для обеспечения одного места лечения пациента, оснащается кислородным клапаном, одним или двумя светильниками электророзетками, разъемами радио и компьютерной сети, кнопкой вызова персонала, навесным оборудованием.

По выбору клиента медицинская реанимационная консоль может комплектоваться следующими клапанными системами: кислород, закись азота, углекислый газ, сжатый воздух, вакуум, отсос медицинских газов.

Необходимо отметить, что индивидуальный фланец-ключ на газовых клапанных системах исключает возможность ошибочного подключения оборудования к клапану другого газа.

По заказу клиента консоль может комплектоваться следующим дополнительным оборудованием :

  • Дополнительными евророзетками;
  • Дополнительными газовыми клапанами;
  • Манометрами на каждую газовую магистраль;
  • Дополнительными запорными вентилями газовых магистралей;
  • Дополнительными DIN клеммами шины уравнивания потенциалов;
  • Дополнительными зажимами оперативного заземления;
  • Навесной приборной полкой с выдвижными ящиками;
  • Устройством для увлажнения кислорода;
  • Простой навесной приборной полкой;
  • Лампой местного освещения с изменяемой геометрией;
  • Капельницей навесной, с регулировкой высоты положения, со струбциной;
  • Полкой для инфузоматов 3-х секционная с зеркальными полками;
  • Навесной тумбой с 2 выдвижными ящиками;
  • Часами с секундомером и таймером, встроенными в консоль;
  • Вторым опорным рельсом.

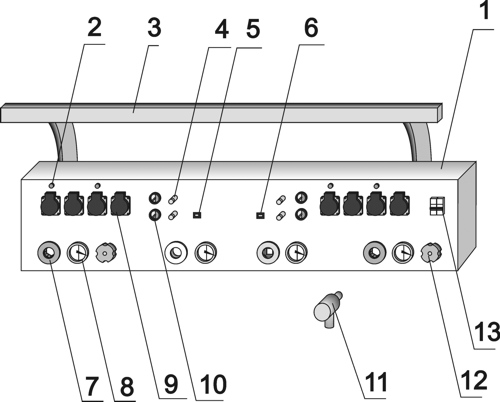

Пример конструкции медицинской реанимационной консоли

Пример конструкции медицинской реанимационной консоли

1 – медицинская реанимационная консоль;
2 – светодиодный индикатор наличия электропитания;
3 – опорный рельс для установки навесного оборудования;
4 – зажим оперативного заземления
5 -  розетка RJ-45 (компьютерная сеть)
6 - розетка RJ-11 (радио сеть)
7 - газовый клапан для подключения дыхательной аппаратуры. Оборудован ключом (фланец-ключ специальной формы) для защиты от ошибочного подключения другого газа.
8 – манометр газовой магистрали
9 – однофазная евророзетка с клеммой заземления
10 - DIN зажим шины выравнивания потенциалов
11 – угловой штекер для подключения дыхательной аппаратуры к газовому клапану
12 – запорный вентиль газовой магистрали
13 – два двухполюсных автоматических выключателя для коммутации групп розеток.

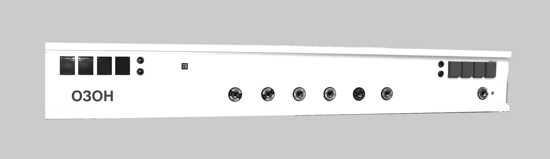

Пример конструкции медицинской реанимационной встраиваемой консоли

Пример конструкции медицинской реанимационной встраиваемой консоли

1 – газовый клапан для подключения дыхательной аппаратуры с встроенным ключом
2 – штекер угловой для подключения дыхательной аппаратуры к клапану поз.1;

Для удобства установки и эксплуатации разработано несколько вариантов размещения медицинской консоли серии «ОЗОН»:
- в стенную нишу (комплектуется опорой для встраивания в стенную нишу);
- монтируется на стену (комплектуется комплектом подвеса);
- устанавливается на напольные стойки (комплектуется напольными стойками);
- подвешивается к потолку (комплектуется потолочными стойками);
-устанавливается на стойку-распорку пол-потолок (комплектуется стойкой-распоркой);
Во всех случаях применения стоек, газовые и электрические магистрали прокладываются к консоли внутри короба стойки.

Особенности выбора типа размещения консолей:
Медицинские консоли с настенным подвесом удобны в установке у кроватей пациентов и применяются в основном в реанимационных палатах и палатах интенсивной терапии.
Консоли с потолочными стойками применяются в операционных палатах.
Напольные стойки и стойки-распорки пол-потолок, как правило, используют в случае слабых стен, не допускающих установку на них тяжелого оборудования.
Консоль встраиваемая в стенную нишу оснащается только клапанами медицинских газов. Часто применяются в «чистых помещениях», так как менее трудозатратны в чистке и дезинфекции.

Технические характеристики:
Консоль серии «ОЗОН» соответствует классу 1 тип H по  ГОСТ 12.2.025-76.
Защитно-декоративные лакокрасочные покрытия наружных поверхностей соответствуют ГОСТ 9.032 для групп условия эксплуатации УХЛ 4 по ГОСТ 9.104.
Класс лакокрасочных покрытий не ниже III по ГОСТ 9.032.
Лакокрасочные покрытия  устойчивы к дезинфекции по ОСТ 42-2-21.
Климатический класс....................................................................... -УХЛ 4.2
Температура эксплуатации, ºС .......................................................... -10 / +45
Нагрузка на опорный рельс (не более), кг/метр.......................................-60
Рабочее давление в газовых магистралях консолей (не более), МПа............-0.6
Пропускная способность одного клапана консоли
мед. газы, л/мин.............................................................................. -40
Пропускная способность одного клапана консоли
вакуум  (не менее), л/мин...................................................................-10
Утечка газа на консоли (клапан, кран) при максимальном
рабочем давлении (6 атм.) (не более), мл/мин -1
Напряжение электрической сети, В/Гц..................................................-220 / 50
Суммарная мощность потребителей, подключаемых
 к розеткам консоли, кВт................................................................... -3
Сопротивление изоляции фазных проводников сети 220В
 , 50Гц относительно земли и нейтрали (не менее), мОм ............................-10
Переходное сопротивление заземления (зануления)
между клеммой заземления консоли и  любой точкой
металлической конструкции (не более), Ом ........................................... -0.1
Переходное сопротивление заземления между
клеммой заземления и заземляющим контактом
любой розетки 220 В, 50 Гц (евроконструктив) (не более), Ом ...................-0.2

Стандартная комплектация и габариты консоли серии «ОЗОН»

тип консоли

габарит консоли (ШхВхГ), мм

кол-во  розеток электропитания

вторая линия электропитания

световой индикатор наличия электропитания

автоматические выключатели

Кол-во газовых клапанов

Кол-во клемм заземления

крепежный рельс

Консоли реанимационные настенные двухрядные серии «ОЗОН»

Консоль МК-НД-2000

2000х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть

Консоль МК-НД-1600

1600х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть

Консоль МК-НД-800

800х250х80

группа  из 4х розеток

нет

1

1

4

1

есть

Консоли реанимационные настенные однорядные серии «ОЗОН»

Консоль МК-НО-1600

1600х130х80

группа из 4х розеток

нет

1

1

2

1

есть

Консоль МК-НО-800

800х130х80

группа из 4х розеток

нет

1

1

2

1

есть

Консоли реанимационные настенные двухрядные световые серии «ОЗОН»

Консоль МК-НД-С-1200 световая

1200х250х80

группа из 2х розеток

нет

1

1

1

1

есть

Консоли реанимационные на напольных стойках двухрядные серии «ОЗОН»

Консоль МК-НП-2000

2000х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть

Консоль МК-НП-1600

1600х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть

Консоли реанимационные на потолочных стойках двухрядные серии «ОЗОН»

Консоль МК-ПП-2000

2000х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть

Консоль МК-ПП-1600

1600х250х80

2 группы по 4 розетки

есть

2

2

4

2

есть




Консоли встраиваемые серии «ОЗОН»

Консоль ВН-100

100х100х80

нет

нет

нет

нет

1

нет

нет

 Консоль ВН-200

200х100х80

нет

нет

нет

нет

2

нет

нет

Консоль ВН-300

300х200х80

нет

нет

нет

нет

3

нет

нет

Консоль ВН-500

500х200х80

нет

нет

нет

нет

4

нет

нет



Каждая реанимационная консоль комплектуется клеммой шины выравнивания потенциалов (кроме встраиваемых консолей).

Расшифровка обозначений реанимационных консолей:

  • МК-НД - консоль с установкой на стену, двухрядная.
  • МК-НО - консоль с установкой на стену, однорядная.
  • МК-НП - консоль на напольных стойках, двухрядная.
  • МК-ПП - консоль на потолочных стойках, двухрядная.
  • МК-НД-С - консоль с установкой на стену, двухрядная с двумя люминесцентными светильниками (верхним и нижним).
  • ВН - консоль встраиваемая.

По заявке, консоль может дополнительно комплектоваться розеткой компьютерной сети (RJ-45) и радиорозеткой (RJ-11).

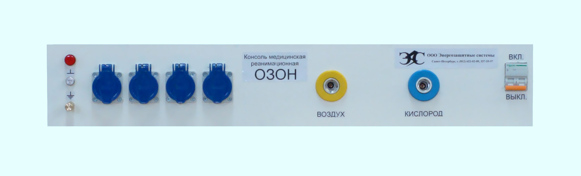

Пример внешнего вида консоли реанимационной настенной двухрядной серии «ОЗОН» с двумя группами розеток исполнения IP54 (по 4 розетки в группе), клеммами заземления, клеммами шины выравнивания потенциалов газовыми клапанами и розеткой компьютерной сети (RJ45):

Пример внешнего вида консоли реанимационной настенной двухрядной серии «ОЗОН»
