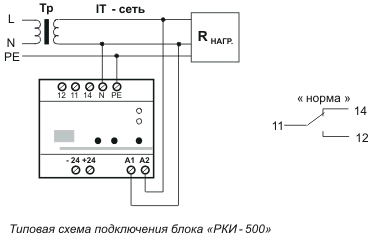

Реле контроля изоляции РКИ-500

Реле контроля изоляции РКИ–500 предназначено для контроля сопротивления изоляции в однофазных и трехфазных цепях с изолированной нейтралью переменного тока с частотой 50 Гц. При ухудшении изоляции включается звуковая и световая сигнализация, и переключаются контакты внутреннего реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ИЗОЛЯЦИИ

КОНСТРУКЦИЯ СИСТЕМЫ

Блок РКИ–500 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока реле контроля изоляции находятся светодиодные индикаторы «НОРМА», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока реле контроля изоляции находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации. Питание реле может осуществляться непосредственно от контролируемой сети. Цепи питания, измерения и контакта выходного реле гальванически разделены.

Возможно изготовление реле контроля изоляции с порогом срабатывания по сопротивлению изоляции от 20 до 500 кОм. Например: РКИ–50 - 50 кОм (медицинский стандарт).

Реле контроля изоляции по постоянному току РКИ-2-300

Реле контроля изоляции РКИ-2-300 предназначено для контроля сопротивления изоляции в цепях постоянного тока с изолированными шинами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ИЗОЛЯЦИИ

КОНСТРУКЦИЯ СИСТЕМЫ

Реле контроля изоляции РКИ-2-300 выполнено в корпусе для установки на DIN-рейку. На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА» и «АВАРИЯ» и переключатель уставок «УСТАВКА» порогового значения сопротивления изоляции «0…9».
В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации.

Контроль изоляции осуществляется постоянным измерением тока утечки по двум независимым каналам и сравнением полученного значения с заданной величиной. При ухудшении изоляции по любому из каналов ниже предела, заданного резистором «УСТАВКА», включается соответствующий светодиод «АВАРИЯ» и переключаются контакты исполнительного реле. Цепи питания, измерения и контактов выходного реле гальванически разделены при помощи DC/DC преобразователей с электрической прочностью изоляции не ниже 4,5 кВ.

Питание реле контроля изоляции может осуществляться как от сети переменного тока 220 В, так и от контролируемой сети постоянного тока 77-141 В.

Реле контроля изоляции РКИ-50 (БК)

Реле контроля изоляции РКИ-50 (БК) предназначено для измерения сопротивления изоляции сетей переменного тока с изолированной выведенной нейтралью и без выведенной нейтрали. Питание реле осуществляется от источника постоянного тока 7…30 В. Цепи питания, измерения и переключающего контакта выходного реле гальванически развязаны. При ухудшении изоляции ниже установленного значения отключается выходное реле. При нормализации сопротивления изоляции система автоматически переходит в рабочее состояние. При необходимости есть возможность проверки работоспособности изделия при помощи внешней кнопки «ПРОВЕРКА» (нажать и удерживать 5-10 сек), в этом случае к входу операционного усилителя подключается тестовый резистор. При отпускании кнопки «ПРОВЕРКА» устройство переходит в рабочее состояние.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ИЗОЛЯЦИИ

Характеристика	Ед. изм.	Значение
Напряжение питания	В	7…30 (DС)
Потребляемая мощность, не более	Вт	3
Пороговое значение сопротивления изоляции	кОм	50±5%
Тестируемое значение сопротивления	кОМ	43±5%
Нагрузочная способность выходного реле (переключающий контакт АС1 250 В)	А	5
Сигнализация	-	Контакт реле
Функциональная установка: тест	-	Внешняя кнопка
Функциональная установка: сброс	-	автоматически
Габаритные размеры блока	мм	75x95x40
Масса	кг	0,3
Сечение проводов для подключения блока	мм 2	0,5…1,5
Диапазон рабочих температур	°С	-25…+40
Степень защиты	-	IP00
