Реле контроля напряжения РКН-3М  Модуль реле контроля напряжения РКН–3М предназначен для защиты однофазной нагрузки от длительных провалов или аварийных повышений напряжения сети. Модуль РКН–3М автоматически отключит потребителей электроэнергии при выходе напряжения сети за установленные пороги. Подключение заземления (РЕ) обеспечивает работу емкостного фильтра и варистора для защиты нагрузки от помех и импульсных перенапряжений. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ
|
Номинальное входное напряжение
|
- |
В, Гц |
220; 50 |
|
Номинальное выходное напряжение
|
- |
В, Гц |
220; 50 |
|
Коммутируемый ток (АС1 250 В)
|
max |
А |
16 |
|
Гистерезис верхнего порога«ΔU вп »
|
- |
% от U вх |
1 |
|
Время задержки включения
|
- |
сек |
4 |
|
Время задержки отключения
|
- |
сек |
0,2 |
|
Габаритные размеры блока
|
- |
мм |
54х90х65 |
|
Масса, не более
|
- |
кг |
0,4 |
| Регулируемые настройки |
|
Верхний порог отключения реле «U вп откл »
|
- |
В |
230–265 |
|
Нижний порог срабатывания реле «U нп вкл »
|
- |
В |
165–210 |
|
Гистерезис нижнего порога«ΔU нп »
|
- |
% от U вх |
10–30 |
КОНСТРУКЦИЯ СИСТЕМЫ
Модуль реле контроля напряжения РКН–3М выполнен в корпусе (3 мод.) для установки на DIN-рейку 35мм.
На передней панели блока находятся ручка регулировки напряжения отключения нагрузки и индикатор «Защита».

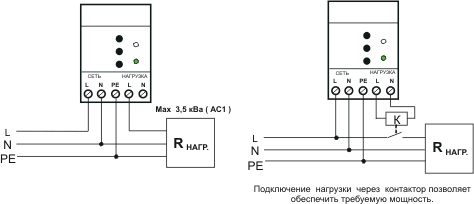

В нижней части блока реле контроля напряжения находятся клеммные колодки для подключения блока к сети и нагрузке.
Регулируемые настройки:
Пороговые значений напряжения:
- «U вп » верхний порог отключения;
- «U нп » нижний порог отключения.
Гистерезис
- «ΔU нп » гистерезис нижнего порога.
Регулируемые настройки устанавливаются пользователем в зависимости от параметров подключаемого оборудования.
 |
