Реле контроля изоляции РКИ-2-300

Характеристики

Номинальная мощность, кВА (ток фазы, А) 5 А
Масса, кг 0.25 кг
Габаритные размеры, мм 88 х 90 х 65 мм
Паспорт 4160
Сертификат 4161
Входное напряжение, В =18 - 36
Температура эксплуатации, ˚С -40 … +60 °С
Габариты, мм 88 х 90 х 65 мм
Вес, кг 0.25 кг
Сечение проводов для подключения 0,5…1,5 мм²
Цена 10070
Сопротивление изоляции, не менее, МОм 2 МОм
Номинальное напряжение, В, Гц 24 В

Назначение

Реле контроля изоляции РКИ-2-300 (24 В) предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами.

Конструкция системы Реле РКИ-2-300 (24 В) выполнено в корпусе для установки на DIN-рейку.

На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».

В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети = 18 – 36 В.

В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.

Цепи питания, измерения и контакты выходных реле гальванически разделены.

Технические характеристики

Параметр Значение
Напряжение питания 24 В
Рабочее напряжение контролируемой сети =75…1000 или =15…300 (указывается при заказе)
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%)   10;20; 30; 40; 50; 75; 100; 150; 200; 250; 300  кОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5 %
Временная задержка на включение сигнализации при ухудшении изоляции, не более* 5 с
Коммутируемый ток контакта (АС1 250 В), не более 5 А
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
Входное сопротивление, не менее 2 МОм
Потребляемая мощность, не более 3 Вт
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
Габаритные размеры блока 88 х 90 х 65 мм
Масса, не более 0,25  кг
Диапазон рабочих температур -40 … +60 °С
Сечение подключаемых проводов 0,5…1,5 мм²

* При подаче питания время тестирования увеличивается до 12…15 сек. Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89.

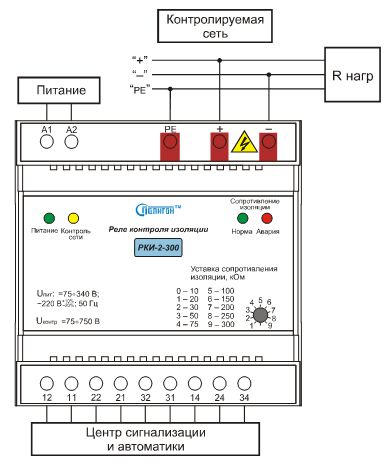

Рисунок 1. Типовая схема подключения реле «РКИ-2-300».
