Модуль выбора фаз МВФ-3М

Модуль выбора фаз МВФ-3ММодуль выбора фаз МВФ–3М предназначен для работы в цепях управления силовыми исполнительными устройствами с помощью трех независимых переключаемых контактов реле в схемах выбора рабочей фазы, соответствующей заданным параметрам, и индикации различных режимов работы блока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ВЫБОРА ФАЗ

Характеристика
Примеч. Ед. изм. Значение
Номинальное напряжение
- В, Гц 220/380; 50
Коммутируемый ток контакта внутреннего реле (АС1 250 В)
max А 16
Габаритные размеры блока
- мм 70x90x65
Масса, не более
- кг 0,4
Регулируемые настройки
Верхний порог отключения реле «U вп »
min/max В 230/270
Гистерезис верхнего порога (нерегулируемый)
- В 5
Нижний порог срабатывания реле «U нп »
min/max В 150/200
Временная задержка возврата на восстановившуюся
фазу «t возвр (мин)»
min/max мин 0/30
Временная задержка включения реле при переключении
на фазу с номинальным напряжением «t вкл (сек)»
min/max сек 0/10
Временная задержка откл. выбранной фазы при
срабатывании по нижнему порогу «t откл нп (cек)»
min/max сек 0/10
Гистерезис нижнего порога«ΔU нп »
min/max В 5/40

Класс защиты — 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.2.

КОНСТРУКЦИЯ

Модуль выбора фаз МВФ–3М выполнен в пластмассовом корпусе для установки на DIN-рейку.

На передней панели модуля находятся ручки регуляторов установки режима работы реле и индикаторы включения режимов и состояния контролируемых параметров.

В нижней части модуля выбора фаз находятся клеммные колодки для подключения его к сети и к схеме управления.

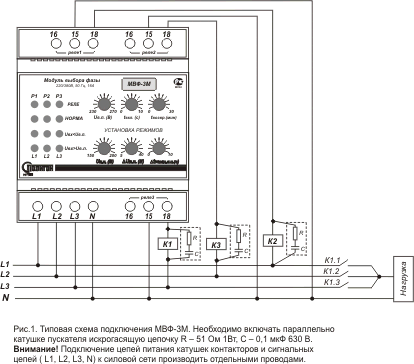

МВФ–3М Типовая схема подключения модуля выбора фаз

Модуль выбора фаз МВФ-3Ц

Модуль выбора фаз МВФ-3ЦМодуль выбора фазы питания МВФ–3Ц применяется в трехфазных сетях с нестабильным напряжением отдельных фаз при необходимости питания однофазных систем с заданными параметрами напряжения.

ОБЕСПЕЧИВАЕТ

Подключение однофазных потребителей к фазе, имеющей напряжение в пределах допуска, установленного пользователем. Имеет цифровой дисплей для индикации состояния устройства. Установка параметров работы производится по цифровому дисплею.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ВЫБОРА ФАЗ

Количество внутренних реле/ток контакта, А
3/16
Диапазон регулирования параметров
U нп : 150-200 В;
U вп : 230-270 В;
ΔU нп : 5-20 В;
ΔU вп : 5В (нерег.);
t вкл : 0-10 сек;
Δt нп : 0-10 сек;
t возвр : 5-30 мин/без возвр.;
Масса, кг
0,4
Габаритные размеры, мм
71х90х60

Класс защиты — 0, ЭМС по ГОСТ Р 51318.14.1-99
Климатическое исполнение УХЛ 4.2

КОНСТРУКЦИЯ

Модуль выбора фаз МВФ–3Ц выполнен в пластмассовом корпусе для установки на DIN-рейку.

На передней панели модуля находится цифровой индикатор.

В нижней части модуля выбора фаз находятся клеммные колодки для подключения его к сети и к схеме управления.
