Регистратор тока и напряжения РТН-2  Регистратор тока и напряжения РТН–2 предназначен для:
- измерения напряжения и тока в трехфазной сети переменного тока 220/380 В, 50 Гц;
- отображения текущих показаний токов и напряжений в трехфазной сети переменного тока 220/380 В, 50 Гц на ЖКИ-индикаторе;
- записи в энергонезависимую память событий (токов перегрузки и напряжения, выходящего за установленные пороги) по любой из фаз в трехфазной сети с привязкой к реальному времени;
- просмотра событий, записанных в энергонезависимую память на ЖКИ-индикаторе;
- программирования параметров (верхнего/нижнего порогов напряжения, значения тока перегрузки и номинала трансформатора тока), установки текущей даты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГИСТРАТОРА ТОКА И НАПРЯЖЕНИЯ
Рабочее напряжение регистратора 220/380 В ±20%; 50 Гц ±1%.
Номинальное значение тока на зажимах регистратора ±7 А (амплитудное значение).
Основные технические данные регистратора тока и напряжения приведены в таблице:
Характеристика |
Примечание |
Ед. изм. |
Значение |
Номинальное рабочее напряжение |
- |
В, Гц |
220/380; 50 |
Верхний порог аварийного значения напряжения (фазного) «U в » |
min/max |
В |
230/270 |
Нижний порог аварийного значения напряжения (фазного) «U н » |
min/max |
В |
150/200 |
Регулировка порога срабатывания по току для номинального тока 1 А «I п » |
min/max |
А |
0,05/400 |
Регулировка порога срабатывания по току для номинального тока 5 А «I п » |
min/max |
А |
0,1/400 |
Минимальная регистрируемая длительность импульса тока перегрузки |
- |
мс |
5 |
Объем памяти |
- |
Событий |
199 |
Первичный ток трансформатора тока |
- |
А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; |
Вторичный ток трансформатора тока |
- |
А |
1,0; 5,0 |
Резервное питание: аккумулятор АА |
- |
шт |
2 |
Емкость аккумулятора, не менее |
- |
мА/час |
1800 |
Время работы от АКБ, не менее |
- |
час |
120 |
Габаритные размеры блока |
ШхВхГ |
мм |
88х90х58 |
Масса, не более |
- |
кг |
0,4 |
Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69. Степень защиты корпуса IP 20 по стандарту EN 60529/IEC 529.
Входными сигналами для регистратора являются: непосредственно напряжение трехфазной сети и сигнал, снимаемый с вторичных обмоток трех трансформаторов тока.
Питание регистратора тока и напряжения осуществляется от контролируемой сети.
Резервное питание регистратора осуществляется от двух внутренних Ni-MH аккумуляторов. Зарядка аккумуляторов происходит автоматически при подключении регистратора к сети.
Регистратор тока и напряжения обеспечивает программирование следующих параметров:
- U н – нижний порог напряжения – значение, при котором дальнейшее снижение питающего напряжения считается недопустимым и записывается как событие;
- U в – верхний порог напряжения – значение, при котором дальнейшее увеличение питающего напряжения считается недопустимым и записывается как событие;
- I в – верхний порог тока нагрузки – значение, при котором дальнейшее увеличение тока считается недопустимым и записывается как событие;
- I1 – паспортное значение первичного тока трансформатора тока;
- I2 – паспортное значение вторичного тока трансформатора тока.
КОНСТРУКЦИЯ СИСТЕМЫ
Регистратор тока и напряжения РТН–2 выполнен в корпусе для установки на DIN-рейку.
На лицевой панели блока находятся:
- двухстрочный ЖКИ-дисплей (рис. 1, п.1)
- 4 кнопки для управления режимами работы регистратора «-», «+», «Просм.», «Уст.» (рис. 1, п.2).
В нижней части блока находятся винтовые клеммники для подключения блока.
Для измерения тока в регистраторе используются датчики тока на эффекте Холла. Для измерения напряжения используются прецизионные резистивные делители. Сигналы от датчиков тока и напряжения поступают на микропроцессор.
Микропроцессор производит обработку сигналов тока и напряжения и управляет работой таймера, зарядного устройства, преобразователя напряжения DC/DC и энергонезависимой памятью по специализированной программе.

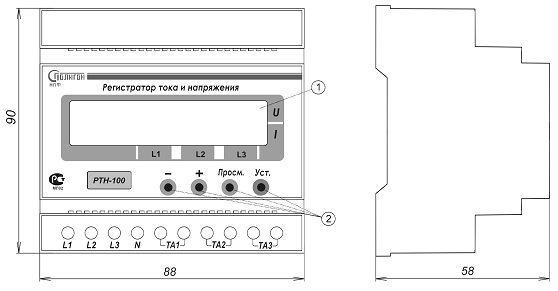

Рис.1. Внешний вид блока.
Рис.2. Индикаторная панель. |
