Фильтр сетевой помехоподавляющий ФС-32М ![](/files/Image/noviy-modul-vnutrenniy-18.jpg)
Характеристики
Номинальная мощность, кВА (ток фазы, А) |
32 |
Активная мощность, кВт |
3,5 |
Масса, кг |
0,2 |
Габаритные размеры, мм |
71х90х58 |
Паспорт |
4174 |
Сертификат |
4175 |
Входное напряжение, В |
220 В, 50 Гц |
Способ установки |
DIN-рейка |
КПД, % |
99,5 |
Габариты, мм |
71 х 90 х 58 мм |
Гарантия, мес |
24 |
Вес, кг |
0,2 |
Цена |
4200 |
Номинальное напряжение, В, Гц |
220, 50 |
Назначение
Предназначен для защиты электронной техники от индустриальных и атмосферных высокочастотных помех, распространяемых по сети питания; для предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования, являющегося источником помех.
Гарантийный срок – 2 года.
Конструкция системы
Фильтр сетевой ФС–32М выполнен в корпусе для установки на DIN-рейку 35мм.
На передней панели фильтра находится индикатор «Сеть» – индикация наличия питающего напряжения. В нижней части фильтра находятся клеммные колодки для подключения фильтра к сети.
Включается в разрыв линии питания проводом сечением 4 мм2. Наличие защитного автомата 32 А является обязательным. Для удобства монтажа сетевой фильтр имеет двойные клеммы.
Обеспечивает ослабление импульсных помех и шумов в диапазоне частот 0,15 – 30 МГц не менее чем на 35 дБ; защиту электронного оборудования от импульсных помех.
Технические характеристики
Параметр |
Значение |
Номинальное входное напряжение |
220 В, 50 Гц |
Максимальный ток |
32 А |
Выходное напряжение |
220 В, 50 Гц |
КПД, не менее |
99,5 % |
Диапазон фильтрации (см рис.2) |
0,15–30 МГц |
Помехоподавление в диапазоне фильтрации |
20-60 Дб |
Максимальный импульсный ток варисторной защиты |
8 кА |
Габаритные размеры |
71 х 90 х 58 мм |
Масса не более |
0,2 кг |

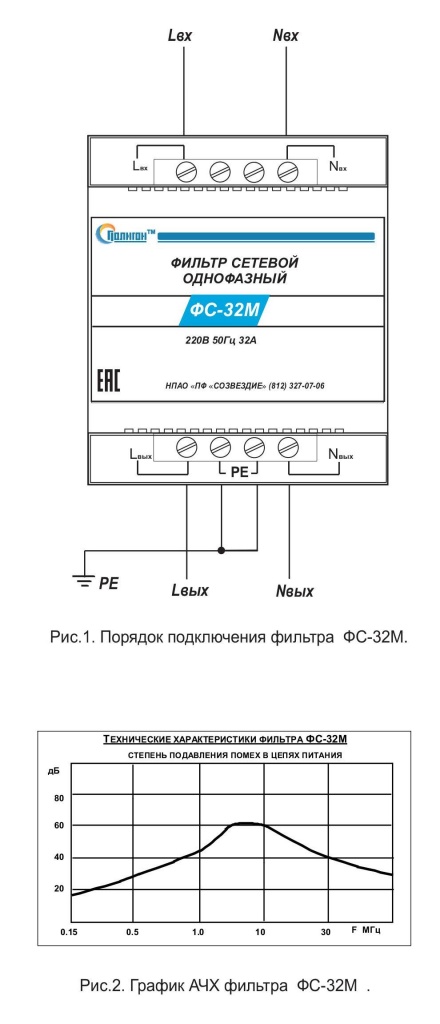

![](/files/Image/noviy-modul-vnutrenniy18-1-shema.jpg) |
