Реле контроля изоляции РКИ-500 (24)

Назначение

Реле контроля изоляции РКИ-500 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450В частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Конструкция системы

Блок «РКИ-500 (24)» выполнен в корпусе для установки на DIN-рейку. На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации.

Питание реле осуществляется от сети =24 В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.

Технические характеристики

Параметр Значение
Напряжение питания, В =24±10%
Напряжение контролируемой сети (действующее значение), В 0...450
Пороговое значение сопротивления изоляции, кОм 500
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 2
Измерительное напряжение, В 12
Коммутируемый ток контакта (АС1 250 В), А 5
Потребляемая мощность, не более, Вт 3
Габаритные размеры блока, мм 71х90х60
Масса, не более, кг 0,25
Диапазон рабочих температур (без конденсата), °С -40 … +45  °С

Класс защиты - 0, ЭМС по ГОСТ Р 51318.14.1-99.

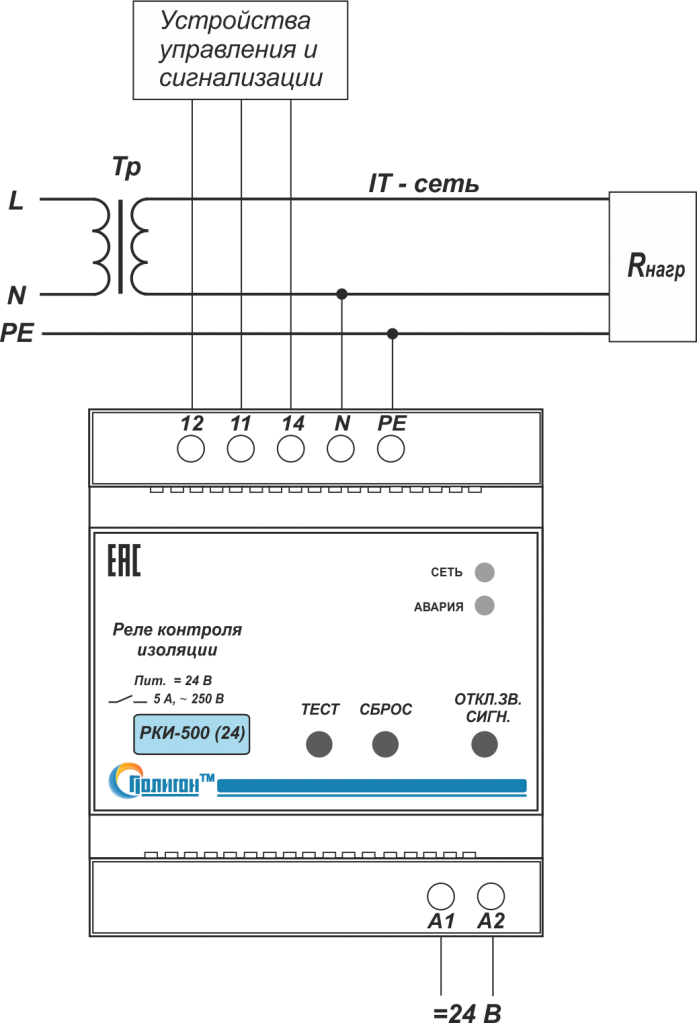

Рис. Типовая схема подключения блока РКИ-500 (24).
