Реле контроля изоляции РКИ-50

Характеристики

Номинальная мощность, кВА (ток фазы, А) 5 А
Активная мощность, кВт 3 Вт
Масса, кг 0.25 кг
Габаритные размеры, мм 71 х 90 х 60 мм
Паспорт 4131
Сертификат 4106
Номинальная мощность, кВА 5 А
Температура эксплуатации, ˚С -40 … +45 °С
Габариты, мм 71 х 90 х 60 мм
Вес, кг 0.25 кг
Цена 4650
Сопротивление изоляции, не менее, МОм 50 кОм
Номинальное напряжение, В, Гц ~220±10% В, 50 Гц

Назначение

Реле контроля изоляции РКИ-50 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью.

При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.

Технические характеристики

Параметр Значение
Напряжение питания ~220±10% В, 50 Гц =24±10% В =12±10% В
Пороговое значение сопротивления изоляции 50 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более 2 с
Измерительное напряжение 12 В
Коммутируемый ток контакта (АС1 250 В) 5 А
Потребляемая мощность, не более 3 Вт
Габаритные размеры блока (4 модуля) 71 х 90 х 60 мм
Масса, не более 0.25 кг
Диапазон рабочих температур (без конденсата) -40 … +45 °С

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99

Конструкция системы

Блок РКИ-50 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.

Питание реле может осуществляться непосредственно от контролируемой сети ~220 В  или от нестабилизированного источника постоянного напряжения =24 В, =12 В. Цепи питания, измерения и контакта выходного реле гальванически разделены.

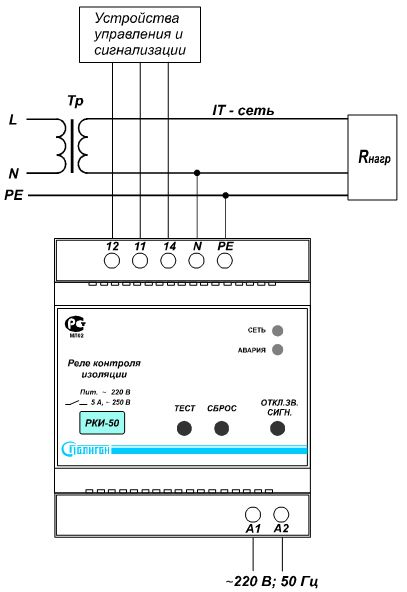

Рис.1. Типовая схема подключения блока РКИ-50.
