Автоматический ввод резерва АВР 3/3

Назначение

Автоматический ввод резерва АВР–3/3 предназначен для контроля напряжения с помощью микропроцессора по двум независимым трехфазным вводам и переключения трехфазной нагрузки при возникновении аварии с основного ввода на резервный с помощью внешнего исполнительного устройства.

Конструкция системы

Блок АВР–3/3 выполнен в корпусе для установки на DIN-рейку.

На передней панели блока находятся ручки регуляторов установки режима работы реле и индикаторы состояния сети.

В верхней и нижней части блока находятся клеммные колодки для подключения блока. Питание блока осуществляется с фазы L1 «ВВОД 1» (основной ввод) и с фазы L1 «ВВОД 2» (резервный ввод).

Технические характеристики

Гарантийный срок – 2 года.

Подготовка к эксплуатации и эксплуатация

Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР–3/3.

Установить блок в электрощите на DIN-рейку.

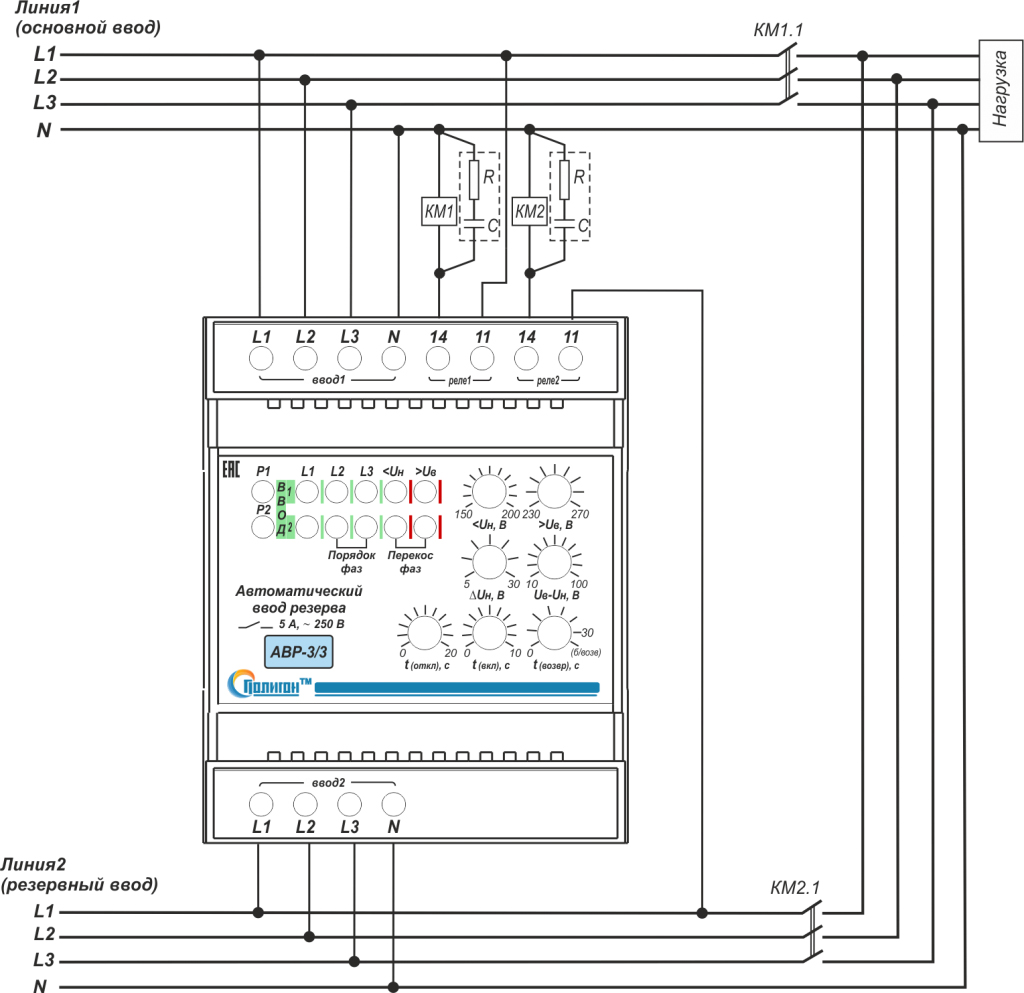

Произвести подключение контролируемой сети основного и резервного ввода, цепей управления и сигнализации согласно маркировке: L1, L2, L3 «ВВОД 1» – фазы основного ввода; L1, L2, L3 «ВВОД 2» – фазы резервного ввода; N – нейтраль (общая для основного и резервного вводов); COM – переключающий контакт; NO – нормально разомкнутый контакт; NC – нормально замкнутый контакт - для реле Р1 и Р2. Сечение подключаемых проводов должно быть не менее 1,0 мм. кв.

Выставить необходимые параметры контролируемой сети.

Подключение производить при обесточенных вводах сети!

Запрещается вскрывать блок, находящийся под напряжением сети.

Работа блока АВР-3/3

Включить трехфазную сеть по основному и резервному вводу. Проконтролировать работу блока по светодиодам.

При номинальном напряжении сети должны быть включены светодиоды L1, L2, L3 - «ВВОД 1»; L1, L2, L3 - «ВВОД 2»; замкнуты контакты COM-NO реле Р1 и включен светодиод «Р1».

Если при подключении контролируемой сети был нарушен порядок чередования фаз по вводу «ВВОД 1» или «ЛИНИЯ 2», то происходит мигание соответствующих светодиодов «L2», «L3». Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.

Если по любой из фаз ввода «ВВОД 1» напряжение будет больше порога «Uв»(230-270 В) или меньше порога «Uн»(150-200 В), то: - включится светодиод «>U» или «<U»; отключится соответствующий светодиода L1, L2, L3 ввода «ВВОД 1»; отключится с временной задержкой«tоткл(c)» реле Р1 и светодиод «Р1», при этом, если по вводу «ВВОД 2», напряжение в норме, то включится с временной задержкой «tрез(c)» реле Р2 и светодиод «Р2». При нормализации напряжения сети по вводу «ЛИНИЯ 1», через время «tвозвр(м)», работа блока - по п/п 5.2.
