ИБП Power-Vision

Power-Vision. Источники бесперебойного питания. N-Power. 4 кВА ... 10 кВА

Схема On-Line с двойным преобразованием напряжения. 1ф и трехфазные модели. Для защиты вычислительного оборудования, компьютерных залов, офисов небольших организаций и другой нагрузки, предъявляющей повышенные требования к бесперебойности электропитания, качеству напряжения и его форме.

4 кВА / 3.2 кВт (1ф / 1ф) 4 кВА / 3.2 кВт (1ф / 1ф) LT
6 кВА / 4.8 кВт (1ф / 1ф, 3ф / 1ф) 6 кВА / 4.8 кВт (1ф / 1ф) LT
8 кВА / 6.4 кВт (1ф / 1ф, 3ф / 1ф) 8 кВА / 6.4 кВт (1ф / 1ф) LT
10 кВА / 8.0 кВт (1ф / 1ф, 3ф / 1ф) 10 кВА / 8.0 кВт (1ф / 1ф) LT

Power-Vision Black 10-200 кВА (руководство)

Сертификат Ростест (маломощные ИБП-01)

ИБП Power-Vision Black 3/1 (описание)

ИБП Power-Vision Black (описание)

ИБП Power-Vision 3F (описание)

ИБП Power-Vision (описание)

Power-Vision Black 1-10 кВА (руководство)

Power-Vision 3F (руководство)

Power-Vision (руководство)

ИБП Power-Vision (рекламный буклет)

Источники бесперебойного питания (ИБП / UPS) серии Power-Vision построены по схеме On-Line с двойным преобразованием напряжения с выходным изолирующим трансформатором и инвертором на IGBT-транзисторах. Выпускаются модификации с 3ф или 1ф входом и 1ф выходом. Благодаря своим особенностям ИБП данной серии идеально подходят для организации бесперебойного питания нагрузки, чувствительной не только к отключению сети или изменениям параметров входного напряжения, но и к электрическим шумам и импульсам, которые могут вызвать сбои в работе оборудования серверных комнат, телекоммуникационных станций или промышленных систем.

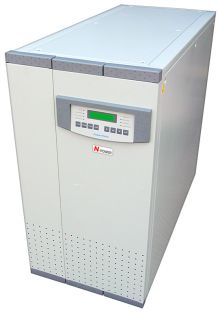

ИБП Power-Vision 4 KVA

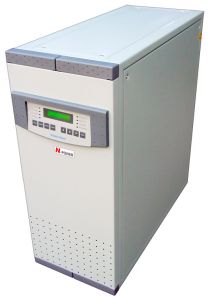

ИБП Power-Vision 6 KVA

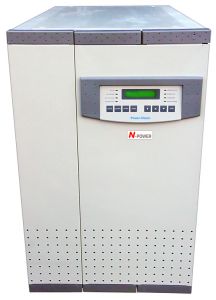

ИБП Power-Vision 10 KVA

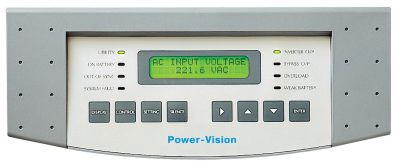

Панель управления

С помощью UPS данной серии можно создавать системы бесперебойного питания с длительным временем автономной работы. Во-первых, они совместимы с дизель-генераторами различных типов. Во-вторых, позволяют подключать дополнительные внешние батарейные блоки (BOH17, BOH26) с собственным зарядным устройством, что обеспечивает их быстрый заряд вне зависимости от суммарной емкости аккумуляторов. В-третьих, выпускаются модели LT без встроенных аккумуляторов, но с зарядным устройством повышенной мощности. Они предназначены для работы с большим количеством внешних аккумуляторов любого типа, в том числе и относительно недорогих, что дает существенный выигрыш в общей стоимости системы.

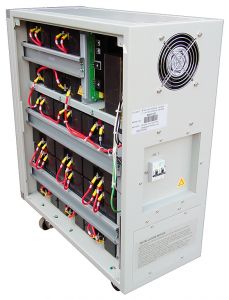

Батарея BOH17

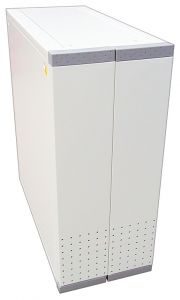

Батарея BOH17

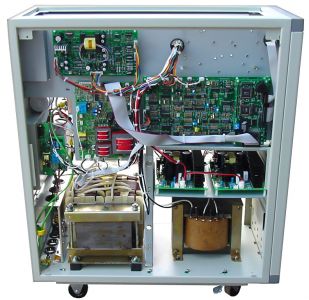

Встроенное зарядное устройство

ИБП данной серии оборудованы органами управления и контроля, вынесенными на лицевую панель устройств. Для индикации состояния системы используется жидкокристаллический дисплей, отображающий в реальном масштабе времени параметры и статус UPS (47 статусных и аварийных сообщений и 22 параметра). Любое изменение состояния агрегата записывается в его буферную память для дальнейшего считывания и анализа при необходимости.

Вся работа ИБП данной серии осуществляется с помощью встроенного микропроцессора. Он контролирует функционирование внутренних узлов устройства, правильность его подключения к электросети, осуществляет периодическое тестирование батарей, управление быстрым гибридным Bypass-переключателем, рассчитанным на трехкратную перегрузку по току.

UPS Power-Vision комплектуются программным обеспечением UPSilon 2000 для автоматической свертки ОС и дистанционного мониторинга. Информационное подключение агрегата может осуществляться через порт RS232 или по сети через SNMP/HTTP-адаптер.

Расчетное время автономной работы ИБП
Устройства с дополнительными батарейными блоками при полной нагрузке, ч:мин

Модель Батарейные блоки
B0H17 B0H26 2 × B0H26
4 кВА 1:10 1:30 2:40
6 кВА 0:42 0:55 1:35
8 кВА 0:20 0:25 0:42
10 кВА* 0:08 0:12 0:20

* Модель PowerVision 10 кВА поставляется в комплекте с одним внешним батарейным блоком BOH17 (без встроенного зарядного устройства).

Время автономной работы UPS PowerVision LT при полной нагрузке и максимальной емкости батарей, ч:мин

Модель Макс. емкость батарей Время автономной работы
4 кВА 120 А·ч 5:30
6 кВА 120 А·ч 3:10
10 кВА 120 А·ч 1:15
ИБП Power-Vision
ИБП Power-Vision

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Технические характеристики Power-Vision

Модель 4 кВА 6 кВА 8 кВА 10 кВА
Мощность, кВА / кВт
4 / 3.2 6 / 4.8 8 / 6.4 10 / 8
Вход
Номинальное напряжение, В
Для однофазных моделей: 220 / 230 / 240 ±20%;
для трехфазных моделей: 380 / 400 / 415 ±20%
Частота, Гц
50 ±5%
Исполнение
Для однофазных моделей: фаза, нейтраль, земля;
для трехфазных моделей: 3 фазы, нейтраль, земля
Выход
Напряжение, В
220 / 230 / 240 (соответствует входному номиналу),
точность стабилизации ±2%
Частота, Гц
50 ±0.5%
Скорость синхронизации
1 Гц/с; при выбеге частоты за пределы 50 Гц ±5% инвертор работает от собственного генератора
Форма выходного напряжения
Синусоида
Коэффициент гармонических искажений
Менее 3% при линейной нагрузке,
менее 5% при нелинейной нагрузке
Крест-фактор
3:1
Батареи
Спецификация
16 × 12 В, 7 А·ч 16 × 12 В, 17 А·ч 16 × 12 В, 17 А·ч 16 × 12 В, 17 А·ч
Время работы на батареях
при нагрузке 100% / 50%, мин
11 / 24 20 / 45 12 / 26 8 / 18
Время заряда до уровня 90%, ч
8
Защита
Перегрузочная способность
120% в течение 30 мин,
150% в течение 30 с
Короткое замыкание
Автоматическое отключение UPS
Перегрев
Автоматическое переключение в режим Bypass для защиты от перегрева
Входная цепь
Размыкатель с защитой от короткого замыкания
Ослабление помех, дБА
40 (в диапазоне частот 10 … 100 кГц)
70 (в диапазоне частот 100 кГц … 100 МГц)
Панель управления
Управление
Микропроцессорное управление и контроль
ЖК-дисплей
Алфавитно-цифровой (2 строки, 32 символа)
Светодиодная индикация
8 основных состояний UPS
Число кнопок управления
8
Удаленный мониторинг
Коммуникационный порт
RS232
«Сухие» контакты
Нормальная работа / Bypass / Работа от батарей / Батареи разряжены
Механические параметры и окружающая среда
Габариты (Ш × Г × В), мм
260 × 600 × 700 390 × 680 × 700 390 × 790 × 820
Вес нетто, кг
Вес нетто (для моделей LT), кг
78
54
195
130
240
173
280
180
Собственный акустический шум, дБА
< 50 < 55 < 60
Условия окружающей среды
Температура 0 … 40°С
Влажность 0 … 90% (при условии отсутствия конденсата)
