Источники бесперебойного питания ИБЭП «Форпост»

ИБЭП ФОРПОСТ 220/60(48)В-8А

Источник бесперебойного электропитания ИБЭП 220/48(60)В-8А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В или 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ. Выполнен в корпусе высотой 1U, рассчитанном на установку в конструктив 19”.

Источник бесперебойного электропитания ИБЭП 220/48(60)В-8А выпускается в модификациях:

ИБЭП работает с аккумуляторной батареей в буфере, состоящей из 4 (5) кислотных аккумуляторов емкостью от 2,2 Ач до 50 Ач.

ИБЭП ФОРПОСТ 220/60(48)В-10А

Источник бесперебойного электропитания ИБЭП 220/48(60)В-10А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В или 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19" и выпускается в модификациях:

ИБЭП работает с аккумуляторной батареей в буфере (состоящей из 4 (5) кислотных аккумуляторов 12В) емкостью от 4,5 Ач до 50 Ач.

ИБЭП ФОРПОСТ 220/60(48)В-24А

Источник бесперебойного электропитания ИБЭП 220/48(60)В-24А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В или 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”.

Источник бесперебойного электропитания ИБЭП 220/48(60)В-24А выпускается в модификациях:

ИБЭП работает с аккумуляторной батареей в буфере (состоящей из 4 (5) кислотных аккумуляторов 12В ) емкостью до 100 Ач.

ИБЭП ФОРПОСТ 220/60В-40А

Источник бесперебойного электропитания ИБЭП 220/60В-40А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 60В и бесперебойного питания телекоммуникационного оборудования с содержанием и зарядом аккумуляторной батареи (АКБ).
ИБЭП выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”.

Основные технические характеристики:

Тип ИБЭП ФОРПОСТ	Номенклатурное наименование	Выходное напряжение U ном, В	Выходной ток, А	Макс. выходная мощность, Вт	Тип преобразователей (БПС), входящих в ИБЭП	Кол-во БПС, шт
ИБЭП-220/60В-40А	ИБЭП-220/60В-40А-2/2(1000)-3U	60…68,1	0 -4 0	2400	БПС-1000-220/60В-20А	2

ИБЭП обеспечивает работу с выходным током 40А (при параллельной работе 2-х БПС), либо работу с выходным током 20А и резервированием БПС по типу 1+1. Без резервирования БПС по типу n+0 - 20А.

ИБЭП работает в буфере с аккумуляторной батареей, состоящей из 4 кислотных аккумуляторов 12В емкостью от 25 Ач до 200 Ач.

ИБЭП ФОРПОСТ 220/60В-80А

Источник бесперебойного электропитания ИБЭП «Форпост» 220/60В-80А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ. ИБЭП выполнен в корпусе высотой 6U, рассчитанном на установку в конструктив 19”.

Модификации:

Тип ИБЭП ФОРПОСТ	ИБЭП-220/60В 80А	ИБЭП-220/60В 60А	ИБЭП-220/60В 40А	ИБЭП-220/60В 20А
Номенклатурное наименование	ИБЭП 220/60В-80А-4/4(1000)-6U	ИБЭП 220/60В-80А-3/4(1000)-6U	ИБЭП 220/60В-80A-2/4(1000)-6U	ИБЭП 220/60В-80A-1/4(1000)-6U
Входное напряжение	220В	220В	220В	220В
Выходное напряжение U ном	60В	60В	60В	60В
Выходной ток	0…80А	0…60А	0…40А	0…20А
Номинальная выходная мощность	4000 Вт	3000 Вт	2000 Вт	1000 Вт
Количество БПС	4	3	2	1
Масса	не более 25 кг	не более 20 кг	не более 16 кг	не более 13 кг
Габариты ШхВхГ	480х270х400 мм

Тип ИБЭП ФОРПОСТ	ИБЭП-220/60В 80А-LAN	ИБЭП-220/60В 60А-LAN	ИБЭП-220/60В 40А-LAN	ИБЭП-220/60В 20А-LAN
Номенклатурное наименование	ИБЭП 220/60В-80А-4/4(1000)-6U-LAN	ИБЭП 220/60В-80А-3/4(1000)-6U-LAN	ИБЭП 220/60В-80A-2/4(1000)-6U-LAN	ИБЭП 220/60В-80A-1/4(1000)-6U-LAN
Входное напряжение	220В	220В	220В	220В
Выходное напряжение U ном	60В	60В	60В	60В
Выходной ток	0…80А	0…60А	0…40А	0…20А
Номинальная выходная мощность	4000 Вт	3000 Вт	2000 Вт	1000 Вт
Количество БПС	4	3	2	1
Масса	не более 25 кг	не более 20 кг	не более 16 кг	не более 13 кг
Габариты ШхВхГ	480х270х400 мм

БЭП работает с двумя аккумуляторными батареями в буфере, состоящими из 5 кислотных аккумуляторов 12В емкостью до 400 Ач каждая.

ИБЭП ФОРПОСТ 220/60В-140А

Источник бесперебойного электропитания ИБЭП-220/60В-140А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 60В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 8U, рассчитанном на установку в конструктив 19”.

Тип ИБЭП ФОРПОСТ	Номенклатурное наименование	Выходное напряжение U ном, В	Выходной ток, А	Макс. выходная мощность, Вт	Тип преобразователей (БПС), входящих в ИБЭП	Кол-во БПС, шт
ИБЭП 220/60В-140А-3/7	ИБЭП 220/60В-140А-3/7(1000)-8U	60	0-60	3000	БПС-1000.03	3
ИБЭП 220/60В-140А-4/7	ИБЭП 220/60В-140А-4/7(1000)-8U	60	0-80	4000	БПС-1000.03	4
ИБЭП 220/60В-140А-5/7	ИБЭП 220/60В-140А-5/7(1000)-8U	60	0-100	5000	БПС-1000.03	5
ИБЭП 220/60В-140А-6/7	ИБЭП 220/60В-140А-6/7(1000)-8U	60	0-120	6000	БПС-1000.03	6
ИБЭП 220/60В-140А-7/7	ИБЭП 220/60В-140А-7/7(1000)-8U	60	0-140	7000	БПС-1000.03	7

Питание ИБЭП-220/60В-140А-7/7(1000) осуществляется от однофазной 220В сети переменного тока 50(60)Гц и АКБ.

ИБЭП предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 1000А/ч.

ИБЭП ФОРПОСТ 220/48В-12А

Источник бесперебойного электропитания ИБЭП 220/48В-12А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Источник питания выполнен в корпусе высотой 3U и выпускается в 2 модификациях:

Тип ИБЭП ФОРПОСТ	Номенклатурное наименование	Выходное напряжение U ном, В	Выходной ток, А	Макс. выходная мощность, Вт	Тип преобразователей (БПС), входящих в ИБЭП	Кол-во БПС, шт
ИБЭП-220/48В-6А	ИБЭП-220/48В-6А	48	0-6	300	БПС-360М	1
ИБЭП-220/48В-12А	ИБЭП-220/48В-12А-2/2(360)-3U	48	0-12	600	БПС-360М	2
ИБЭП-220/48В-12А-С	ИБЭП-220/48В-12А-2/2(360)-3U-C	48	0-12	600	БПС-360М	2

ИБЭП обеспечивает работу с выходным током до 12А. ИБЭП работает в комплекте с аккумуляторными батареями (АКБ), состоящей из четырех кислотных аккумуляторов емкостью до 50 А/ч.

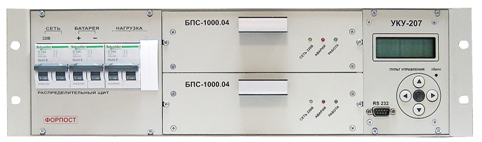

ИБЭП ФОРПОСТ 220/48В-40А

Источник бесперебойного электропитания ИБЭП 220/48В-40А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В и бесперебойного питания телекоммуникационного оборудования с содержанием и зарядом аккумуляторной батареи (АКБ).

ИБЭП выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”.

Основные технические характеристики:

Тип ИБЭП ФОРПОСТ	Номенклатурное наименование	Выходное напряжение U ном, В	Выходной ток, А	Макс. выходная мощность, Вт	Тип преобразователей (БПС), входящих в ИБЭП	Кол-во БПС, шт
ИБЭП-220/48В-20А	ИБЭП-220/48В-40А-1/2(1000)-3U	48…54,5	0 -2 0	1000	БПС-1000-220/60В-20А	1
ИБЭП-220/48В-40А	ИБЭП-220/48В-40А-2/2(1000)-3U	48…54,5	0 -4 0	2000	БПС-1000-220/60В-20А	2
ИБЭП-220/48В-40А-LAN	ИБЭП-220/48В-40А-2/2(1000)-3U-LAN	48…54,5	0 -4 0	2000	БПС-1000-220/60В-20А	2

ИБЭП обеспечивает работу с выходным током 40А (при параллельной работе 2-х БПС), либо работу с выходным током 20А и резервированием БПС по типу 1+1. Без резервирования БПС по типу n+0 - 20А.

ИБЭП работает в буфере с аккумуляторной батареей, состоящей из 4 кислотных аккумуляторов 12В емкостью от 25 Ач до 200 Ач.

ИБЭП ФОРПОСТ 220/48В-80А

Источник бесперебойного электропитания ИБЭП «Форпост» 220/48В-80А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 6U, рассчитанном на установку в конструктив 19”.:

Тип ИБЭП ФОРПОСТ	ИБЭП-220/48В 80А	ИБЭП-220/48В 60А	ИБЭП-220/48В 40А	ИБЭП-220/48В 20А
Номенклатурное наименование	ИБЭП 220/48В-80А-4/4(1000)-6U	ИБЭП 220/48В-80А-3/4(1000)-6U	ИБЭП 220/48В-80A-2/4(1000)-6U	ИБЭП 220/48В-80A-1/4(1000)-6U
Входное напряжение	220В	220В	220В	220В
Выходное напряжение U ном	48В	48В	48В	48В
Выходной ток	0…80А	0…60А	0…40А	0…20А
Номинальная выходная мощность	4800 Вт	3600 Вт	2400 Вт	1200 Вт
Количество БПС	4	3	2	1
Масса	не более 25 кг	не более 20 кг	не более 16 кг	не более 13 кг
Габариты	(ШхВхГ) 480х270х400 мм

Тип ИБЭП ФОРПОСТ	ИБЭП-220/48В 80А-LAN	ИБЭП-220/48В 60А-LAN	ИБЭП-220/48В 40А-LAN	ИБЭП-220/48В 20А-LAN
Номенклатурное наименование	ИБЭП 220/48В-80А-4/4(1000)-6U-LAN	ИБЭП 220/48В-80А-3/4(1000)-6U-LAN	ИБЭП 220/48В-80A-2/4(1000)-6U-LAN	ИБЭП 220/48В-80A-1/4(1000)-6U-LAN
Входное напряжение	220В	220В	220В	220В
Выходное напряжение U ном	48В	48В	48В	48В
Выходной ток	0…80А	0…60А	0…40А	0…20А
Номинальная выходная мощность	4800 Вт	3600 Вт	2400 Вт	1200 Вт
Количество БПС	4	3	2	1
Масса	не более 25 кг	не более 20 кг	не более 16 кг	не более 13 кг
Габариты	(ШхВхГ) 480х270х400 мм

ИБЭП работает с двумя аккумуляторными батареями в буфере, состоящими из 4 кислотных аккумуляторов 12В емкостью до 200 Ач каждая.

ИБЭП ФОРПОСТ 380/48В-140А

Источник бесперебойного электропитания ИБЭП-380/48В-140А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 48В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 8U, рассчитанном на установку в конструктив 19”.

Тип ИБЭП ФОРПОСТ	Номенклатурное наименование	Выходное напряжение U ном, В	Выходной ток, А	Макс. выходная мощность, Вт	Тип преобразователей (БПС), входящих в ИБЭП	Кол-во БПС, шт
ИБЭП 380/48В-140А-3/7	ИБЭП 380/48В-140А-3/7(1000)-8U	48	0-60	3000	БПС-1000.04	3
ИБЭП 380/48В-140А-4/7	ИБЭП 380/48В-140А-4/7(1000)-8U	48	0-80	4000	БПС-1000.04	4
ИБЭП 380/48В-140А-5/7	ИБЭП 380/48В-140А-5/7(1000)-8U	48	0-100	5000	БПС-1000.04	5
ИБЭП 380/48В-140А-6/7	ИБЭП 380/48В-140А-6/7(1000)-8U	48	0-120	6000	БПС-1000.04	6
ИБЭП 380/48В-140А-7/7	ИБЭП 380/48В-140А-7/7(1000)-8U	48	0-140	7000	БПС-1000.04	7

Питание ИБЭП-380/48В-140А-7/7(1000) осуществляется от трехфазной 380В или однофазной 220В сети переменного тока 50(60)Гц и АКБ.

ИБЭП предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 1000А/ч.

ИБЭП ФОРПОСТ 220/24В-12(24)А

Источник бесперебойного электропитания ИБЭП-220/24В-12(24)А предназначен для преобразования переменного напряжения ~220В, 50Гц в постоянное напряжение 24В и бесперебойного питания телекоммуникационного оборудования с содержанием и подзарядом аккумуляторной батареи (АКБ).

Блок питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”.

Источник бесперебойного электропитания ИБЭП-220/24В-12(24)А выпускается в шести модификациях:

ИБЭП ФОРПОСТ 220/24В-50А

Источник бесперебойного электропитания ИБЭП 220/24В-50А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 24В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Источник питания выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19” и выпускается в четырех модификациях .

Основные технические характеристики:

ИБЭП работает с аккумуляторной батареей в буфере, состоящей из 2 кислотных аккумуляторов 12В емкостью до 200 Ач.

ИБЭП ФОРПОСТ 220/24В-120А

Источник бесперебойного электропитания ИБЭП 220/24В-120А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 24В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Источник питания выполнен в корпусе высотой 6U, рассчитанном на установку в конструктив 19” и выпускается в 8 модификациях:

ИБЭП обеспечивает работу с выходным током 120А. ИБЭП работает с двумя группами аккумуляторных батарей в буфере, состоящих из 2 кислотных аккумуляторов 12В емкостью до 400 Ач.

ИБЭП ФОРПОСТ 380(220)/24В-210А

Источник бесперебойного электропитания ИБЭП 380(220)/24В-210А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 24В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Источник питания выполнен в корпусе высотой 8U, рассчитанном на установку в конструктив 19” и выпускается в следующих модификациях .

Основные технические характеристики:

ИБЭП предназначен для работы в комплекте с двумя АКБ , каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 1000А/ч.

ИБЭП 220/220В-10А

Источник бесперебойного электропитания ИБЭП «Форпост» 220/220В-10А предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 220В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 3U, рассчитанном на установку в конструктив 19”.

ИБЭП предназначен для работы в комплекте с аккумуляторной батареей (АКБ), состоящей из восемнадцати кислотных аккумуляторов емкостью до 50А/ч.

Состав
ИБЭП состоит из корпуса, одного (двух) преобразователя напряжения стабилизированных «БПС», устройства управления и контроля «УКУ-207» с контроллером, клеммного блока и панели автоматических выключателей (АВ).

Индикация состояния
Все параметры состояния ИБЭП отображаются на ЖКИ-дисплее микропроцессорного устройства УКУ.
На передней панели каждого из БПС расположены:
- светодиодный индикатор (зелёный) « Работа » (« Output ») (индицирует включенное состояние
БПС и наличие напряжения на его выходе);
- светодиодный индикатор (красный) « Авария » («Alarm») (индицирует аварийное состояние БПС);
- светодиодный индикатор (жёлтый) « Сеть » («Input») (индицирует включение БПС в сеть).

Технические характеристики БПС в составе ИБЭП:
Напряжение питания постоянного тока Uпит - 220В+15%
Номинальное выходное напряжение постоянного тока Uвых, В: 220
Диапазонов регулирования выходного напряжения: 187...253В
Максимальный выходной ток, А: 5

ИБЭП предназначен для работы при температуре окружающего воздуха + 5…40С.

Гарантийный срок: 3 года с момента продажи.
