Power-Vision Black 3/1

Power-Vision Black 3/1. Источники бесперебойного питания. N-Power.10 кВА ... 20 кВА
Схема On-Line с двойным преобразованием напряжения, IGBT-выпрямителем, IGBT-инвертором, автоматической коррекцией входного коэффициента мощности, продвинутым цифровым управлением, широким ЖК-дисплеем, статическим Bypass и выходным изолирующим трансформатором. Модели с трехфазным входом и однофазным выходом (3/1). Предназначены для надежной защиты вычислительной техники, файловых серверов, рабочих станций, телекоммуникационного оборудования, компьютерных залов, офисов небольших организаций, а также любой другой критичной нагрузки, предъявляющей повышенные требования к качеству напряжения и форме сигнала.

Power-Vision Black 3/1
10 кВА / 8.0 кВт (3ф / 1ф)
Power-Vision Black 3/1 15 кВА / 12 кВт (3ф / 1ф)
Power-Vision Black 3/1 20 кВА / 16 кВт (3ф / 1ф)

Сертификат Ростест (маломощные ИБП-01)

ИБП Power-Vision Black 3/1 (описание)

Продвинутое цифровое управление (DSP)

Цифровое управление работой инвертора, фазовая синхронизация, управление выпрямителем − все это осуществляется встроенным микропроцессором с применением технологии DSP (Digital Signal Processing). В результате ее применения достигается высокая точность выходных параметров блока, высокое быстродействие, облегченное управление и повышенная надежность.

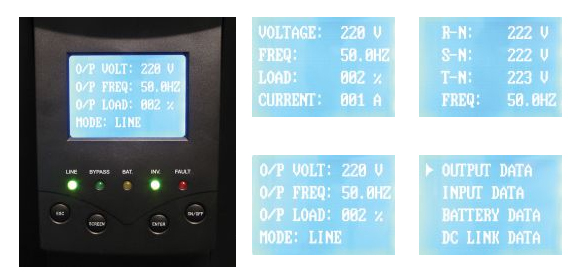

Передняя панель управления

Автоматическая коррекция входного коэффициента мощности, технологии энергосбережения и охраны окружающей среды

Входной коэффициент мощности ИБП выше 0.99. Коэффициент гармонических искажений входного тока (THDI) менее 5%. Таким образом, снижаются поступающие во входную сеть шумы и искажения, повышается эффективность использования напряжения, уменьшаются расходы на подключение блока. Скорость работы вентиляторов регулируется автоматически, что в свою очередь снижает энергопотребление.

Широкий допустимый диапазон входного напряжения

Широкий диапазон входного напряжения и частоты без перехода ИБП в автономный режим работы позволяет экономить ресурс аккумуляторных батарей, существенно продлевая их срок службы. Это также облегчает стыковку с дизель-генераторной установкой.

Системы последовательного резервирования Hot Standby

ИБП Power-Vision Black 3/1 могут объединяться в последовательные системы для горячего резервирования Hot Standby. Такое соединение модулей возможно благодаря наличию двух раздельных входов (основного и резервного Bypass). Данная схема обеспечивает существенное повышение надежности за счет ничтожно малой вероятности одновременного выхода из строя двух и более устрйств.

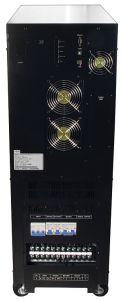

Вид сзади
Power-Vision Black 3/1 10 кВА
клеммная колодка для силовых кабелей,
автоматы управления

Встроенный выходной изолирующий трансформатор

Защищает выходную нагрузку от риска проникновения опасного постоянного напряжения аккумуляторных батарей. Эффективно подавляет помехи и остаточное напряжение на нейтральном проводе. Удовлетворяет самым жестким требованиям по обеспечению нулевого потенциала между выходной нейтралью и земляным проводом. Эффективно устраняет прямое влияние гармонического тока нагрузки на ИБП, повышает надежность инвертора. Использование изолирующего трансформатора является обязательным при использовании ИБП на промышленных предприятиях, а также для любых других применений.

Дистанционный мониторинг через локальную сеть

ИБП серии Power-Vision Black 3/1 оснащены стандартным коммуникационным портом RS232 или дополнительным портом RS485, опциональным SNMP-адаптером, а также интерфейсом сухие «контакты». SNMP-адаптер поддерживает TCP/IP-протокол для осуществления дистанционного мониторинга. Это позволяет использовать такие возможности ИБП, как самодиагностика, периодическая отправка команд по локальной сети или электронных писем по e-mail для оповещения и автоматического сохранения файлов и свертки операционных систем при отключении ИБП и др.

Встроенные защитные устройства

ИБП оснащен встроенными системами контроля и защиты входных и выходных параметров блока. Он имеет защиту от перегрузки, от короткого замыкания (КЗ), внутреннего перегрева, от входных высоковольтных импульсов и т.д. Таким образом, ИБП может работать практически при любых условиях.

«Холодный» старт и сетевой режим работы

При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы. Это называется «холодный» старт. А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей. При длительной работе в аварийном режиме и полном разряде батарей ИБП отключается, а после восстановления входного напряжения автоматически включается.

Облегченный доступ для технического обслуживания

Большой ЖК-дисплей, возможность подключения схемы ручного Bypass, информирования о возможных неисправностях − все это облегчает работу обслуживающего персонала, упрощая техническое обслуживание устройства.

Возможность работы в сетевом режиме при отключении одного из фазных напряжений на входе

При исчезновении любого из трех входных фазных напряжений ИБП продолжает работать в нормальном режиме, т.е. обеспечивает питание нагрузки и зарядку батарей от сети (если нагрузка не превышает 50%).

Отсутствие приоритетной фазы в режиме Bypass (полная симметрия по входным фазным напряжениям)

Благодаря входному трехфазному автотрансформатору, в качестве входной резервной линии Bypass может выступать любое из входных фазных напряжений вашей трехфазной сети. Поэтому отсутствует входная приоритетная фаза при работе в режиме Bypass, как в обычных стандартных ИБП с 3-фазным входом и 1-фазным выходом. Таким образом устраняется основной недостаток ИБП типа 3ф/1ф.

Дополнительные особенности

  • Наличие электронного Bypass
  • Наличие автомата ручного Bypass для ремонта и обслуживания
  • Наличие двух раздельных входов с собственными защитными автоматами
  • Нулевое время переключение Инвертор -> Bypass -> Инвертор
  • Встроенный батарейный автомат
  • Система аварийного отключения EPO

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Технические характеристики Power-Vision Black 3/1

Модель 10 кВА
15 кВА
20 кВА
Мощность, кВА / кВт
10 / 8.0 15 / 12
20 / 16
Принцип работы
On-Line с двойным преобразованием напряжения, статический переключатель Bypass
Кол-во фаз вход/выход
Трехфазный вход / однофазный выход (3/1)
Вход
Входной коэффициент мощности
> 0.95
Номинальное напряжение, В
380/400/415 В
Допустимый входной диапазон, В
210-495 В (при 50% нагрузке), 280-485 В (при 100% нагрузке)
Номинальная частота (допустимый диапазон), Гц
50/60 Гц (40-70 Гц)
Допустимый диапазон напряжения на входе Bypass, В
±15%
Коэффициент гармонических искажений входного тока (THDI)
< 5%
Выход
Коэффициент мощности
0.8
Фазовые выходы
L+N+G (фаза, нейтраль, земля)
Номинальное выходное напряжение, В
200/208/220/230/240 В
Номинальная частота, Гц
50/60 Гц
Допустимое отклонение частоты, Гц
< ±0.1 Гц (в батарейном режиме)
Допустимое отклонение напряжения
< ±2% (в установившемся режиме)
Выходной коэффициент амплитуды (крест-фактор)
3:1
Коэффициент гармонических искажений
< 3% (при линейной нагрузке), < 5% (при нелинейной нагрузке)
Допустимое отклонение напряжения в динамическом режиме
< ±5% (для линейной нагрузки, при изменении нагрузки 0-50%-100%)
Длительность переходного процесса в динамическом режиме, мс
< 40 мс
Допустимая перегрузка
105%-125% (10 мин), 125%-150% (1 мин), >150% (1 c)
Зарядное устройство
Плавающее напряжение, В
220 В (постоянное)
Ток заряда, А
6-24 А (с возможностью увеличния)
Защита
Защита по напряжению, по току, от короткого замыкания (КЗ)
Батареи
Тип батарей
Герметичные, свинцово-кислотные, необслуживаемые
Количество батарей
16 шт x 12 В последовательная линейка
Номинальное напряжение линейки, В
192 В
Время заряда
8 ч до уровня 90%
Тревожные сигналы
Входное напряжение вышло за пределы
Звуковые сигналы длительностью 1 с и перерывами 4 с; через 1 мин сигнал отключается
Низкое напряжение батарей
Непрерывные звуковые сигналы длительностью 1 с и перерывами 4 с

Перегрузка

Непрерывные звуковые сигналы длительностью 1 с и перерывами 4 с
Внутренние неполадки
Непрерывный звуковой сигнал
Общие характеристики
Защитные устройства
КЗ на выходе, перегрузка, выходное напряжение выше/ниже нормы, низкое напряжение батарей, внутренний перегрев
КПД системы
Свыше 85% при 100% линейной нагрузке
Коммуникационные интерфесы
RS232, USB (стандартные); RS485, SNMP (дополнительные)
Рабочая температура
0 … 40°С
Относительная влажность
0 … 95% (без конденсата)
Звуковой шум
< 60 dB ( на расстоянии менее 1 м)
Защита от импульсных помех
В соответствии со стандартом IEC60664-1
Электромагнитная совместимость
В соответствии со стандартом GB7260.2-2003
Габариты (Ш × Г × В), мм
350 × 810 × 1030
400 × 860 × 1150 400 × 860 × 1150
Вес нетто, кг
180 220
260
