Power-Vision Black. Источники бесперебойного питания. N-Power.4 кВА ... 10 кВА
Схема On-Line с двойным преобразованием напряжения и изолирующим трансформатором. 1ф и трехфазные модели. Новая модификация хорошо зарекомендовавшей себя серии Power-Vision. Для защиты вычислительного оборудования, компьютерных залов, офисов небольших организаций и другой нагрузки, предъявляющей повышенные требования к бесперебойности электропитания, качеству напряжения и его форме.
ИБП серии Power-Vision Black являются дальнейшим развитием хорошо зарекомендовавшей себя в работе серии Power-Vision. Она имеет схему On-Line с двойным преобразованием напряжения и изолирующий трансформатор для гальванической развязки. Предыдущая модификация Power-Vison (классическая) выпускалась с 1998 года снискала репутацию одного из самых надежных устройств за свою надежность (малое количество случаев выхода из строя). Она была неприхотливой и "неубиваемой", т.е. устойчиво работала как при неполадках в электросети / нагрузке, так и при неправильных действиях со стороны эксплуатирующего персонала.
Разумеется, прогресс не стоит на месте и номенклатура комплектующих изделий за последние 13 лет существенно обновилась, улучшились её характеристики, что, в свою очередь, привело к необходимости внесения конструктивных изменений в устройство. Так появилась модель Power-Vision Black.

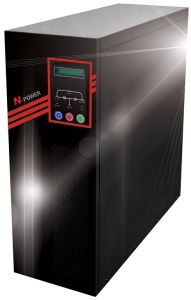

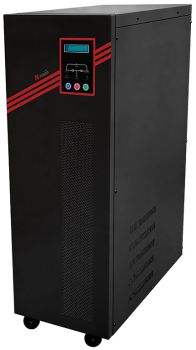

ИБП Power-Vision Black 4-6 кВАИБП Power-Vision Black 8-10 кВАПанель управленияИзолирующий трансформатор, аккумуляторные батареи снизу в лоткеЗадняя панельИзолирующий трансформатор, аккумуляторные батареи снизу в лотке
Основные особенности серии Power-Vision Black
Классический On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором на низкой частоте (Low Frequency).
Выходное напряжение имеет чистую синусоидальную форму и генерируется ШИМ-инвертором.
Инвертор построен с использованием современных мощных IGBT-транзисторов.
Широкий допустимый диапазон изменения входного напряжения без перехода в батарейный режим работы.
Выходное напряжение имеет идеальную синусоидальную форму с КНИ менее 3%.
Возможность подключения дополнительных батарейных комплектов для увеличения времени автономной работы.
Возможность совместной работы с дизельной электростанцией.
Функция «холодного» старта, т.е. запуск нагрузки без входной электросети.
Фильтр радиочастотных и электромагнитных помех.
ЖК-дисплей на передней панели отображает электрические параметры сети и нагрузки, в том числе мощность нагрузи в %, а также остаточный заряд батарей.
ЖК-дисплей и светодиодные индикаторы сигнализируют перегрузку, сетевой режим работы ИБП и состояние батарей.
«Интеллектуальная» система управления зарядным током батарей (Advanced Battery Management), продлевая их срок службы.
Нулевое время переключения из сетевого режима в батарейный и назад.
Коммуникационный интерфейс RS232 для подключения системы дистанционного мониторинга.
Дополнительный SNMP-адаптер.

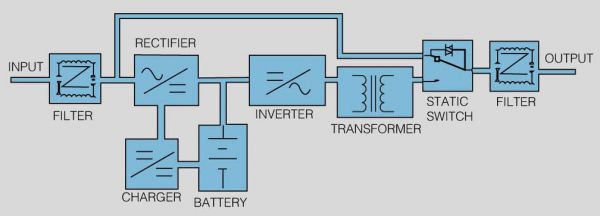

Блок-схема ИБП Power-Vision Black
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Power-Vision Black
Модель
4 кВА, 4 кВА LT
6 кВА, 6 кВА LT
8 кВА LT
10 кВА LT
Мощность, кВА / кВт
4 / 2.8
6 / 4.2
8 / 5.6
10 / 7
Вход
Номинальное напряжение, В
Для однофазных моделей: 220 ±20%
Частота, Гц
50/60 ±5%
Выход
Напряжение, В
220 ±1%
точность стабилизации ±2%
Частота, Гц
50/60 ±0.5%
Форма выходного напряжения
Чистая синусоида
Коэффициент гармонических искажений
Менее 3% при линейной нагрузке
Коэффициент мощности
0.7
Защита от короткого замыкания
Ограничение по току, автоматическое отключение
Работа при перегрузке
Перегрузка 110%-150% в течение 20 с, затем переключение на Bypass,
автоматическое восстановление после нормализации нагрузки
Батареи
Тип батарей
Герметичные, свинцово-кислотные, необслуживаемые
Напряжение, В
192
Напряжение заряда, В
220
Время заряда
8 ч до уровня 90%
Системные особенности
Схема работы инвертора
Широтно-импульсная модуляция (ШИМ / SPWM)
Перегрузочная способность
125% - в течение 1 мин, 150% - в течение 1 с
Выходной коэффициент мощности
0.7
Время переключения в автономный режим
0 мс - On-Line с двойным преобразованием
переходит в автономный режим мгновенно с нулевым временем переключения
Коэффициент полезного действия (КПД)
Свыше 85%
Управление
ЖК-дисплей
Текущий режим работы, входное и выходное напряжение,
частоту, напряжение батарей, процент нагрузки,
внутренняя температура агрегата
