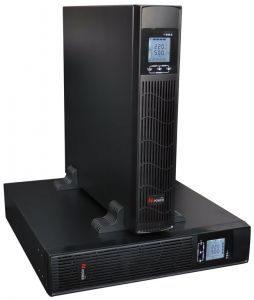

Pro-Vision Black M. Источники бесперебойного питания. N-Power.1 кВА ... 10 кВА

Схема On-Line с двойным преобразованием напряжения. Модифицированные. 1ф. Для защиты персональных компьютеров и рабочих станций, офисных файловых серверов, аппаратных помещений, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения, а также любой другой электронной аппаратуры, требующей качественного непрерывного электропитания.

Pro-Vision Black M 1-10 кВА (руководство)

Сертификат Ростест (маломощные ИБП-01)

ИБП Pro-Vision Black M (описание)

Серия Pro-Vision Black M являтся дальнейшим развитием моделей Pro-Vision Black, одних из самых надежных и отказоустойчивых блоков бесперебойного питания. Она представляет собой новое поколение ИБП со схемой высокочастотного On-Line, двойным преобразованием напряжения и улучшенной технологией цифрового управления (DSP), которая увеличивает производительность блока, улучшает характеристики, повышает надежность, позволяет достичь более высокой точности параметров при минимальных габаритах. ИБП новой серии являются высокопроизводительными малощными On-Line устройствами, способными удовлетворить любые потребности пользователей, обеспечить надежной защитой офисные файловые серверы, локальные вычислительные сети, рабочие станции, промышленные вычислительные машины, маломощное медицинское оборудование, а также другие высокоточные электронные приборы.

ИБП серии Pro-Vision Black M − это идеальное устройство для централизованной защиты корпоративных файловых серверов, высокопроизводительных компьютеров семейства «мэйнфрейм», систем управления локальными вычислительными сетями, компьютерных центров.

Отличительные особенности моделей Pro-Vision Black M

• Выходной коэффициент мощности стал 0.8 (а на моделях 6-10 кВА – 0.9) против обычного 0.7. Более удобен для работы с большинством видов электрических устройств, отвечает существующим тенденциям.
• Уменьшено напряжение батарейных комплектов и количество подключаемых батарей:
  2 x 12 В = 24 В (для моделей 1 кВА), 4 x 12 В = 48 В (для моделей 2 кВА) и 6 x 12 В = 72 В (для моделей 3 кВА).
  Ранее было: 3 x 12 В = 36 В (для моделей 1 кВА), 8 x 12 В = 96 В (для моделей 2, 3 кВА).
  Таким образом, снизилась стоимость минимального комплекта, состоящего из ИБП и аккумуляторных батарей.

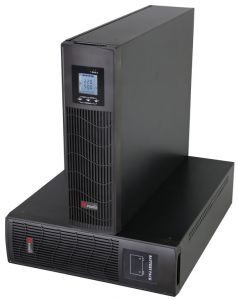

• Для моделей 6-10 кВА LT возможно подключение внешних батарейных блоков BOH17 Black, BOH34 Black.
• Расширен диапазон входного напряжения до 100-300 В без перехода в автономный режим (140 В при 100% нагрузке).
• Автоматический корректор входного коэффициента мощности. При нелинейной выходной нагрузке входной коэффициент мощности ＞0.98, коэффициент нелинейных искажений входного тока (THDI) ＜6%, а коэффициент нелинейных искажений выходного напряжения (THD) ＜5%. При работе в сетевом режиме КПД инвертора выше 89%, а при работе в батарейном свыше 86%.
• Адаптированная технология цифрового управления (DSP) улучшает производительность, повышает надежность, позволяет достичь высокой точности параметров устройства при его минимальных размерах.
• Гибкость адаптации и конфигурации устройства к потребностям заказчика и техническим особенностям места эксплуатации. Функциональная расширяемость.
• Центральный процессор заменен на процессор нового поколения 2802 DSP с широкими функциональными возможностями и высокой производительностью.

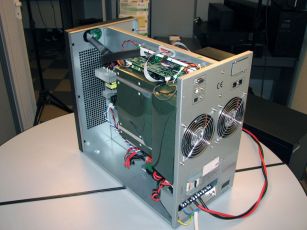

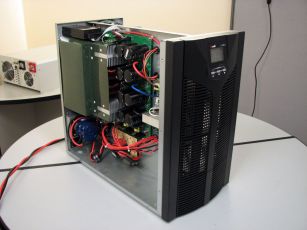

• Силовая плата была модифицирована. Старый тип – однослойная печатная плата (unilateral SMD), новый – многослойная (dihedral SMD).
• На передней панели установлен широкий ЖК-дисплей. Выходное напряжение может устанавливаться через панель управления.
• Схема управления преобразователя DC-DС была переведена с аналогового режима на цифровой, который является более надежным и эффективным.
• Все модели оснащены схемой автоматического определения рабочей частоты сети 50/60 Гц.
• Добавлена функция экономии электроэнергии (Eco Mode), которая может включаться или отключаться через панель управления и позволяет добиться более высокой эффективности устройства, снизить его энергопотребление.
• Увеличен КПД системы до 95%.
• ИБП оснащен следующими защитными устройствами: защита по превышению параметров входного и выходного напряжения, защита от низкого напряжения, защита от короткого замыкания (КЗ) на выходе, защита от перенапряжения, защита инвертора от перегрева, защита и предупреждение о низком напряжении батарей, защита от перезаряда. Автоматическая схема Bypass переключает нагрузку на питание от входного напряжения при перегрузке или неполадках в ИБП, предупреждая об этом специальным сигналом. Функция определения правильности подсоединения фазы и нейтрали информирует в случае ошибки.
• «Холодный» старт и сетевой режим работы. При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы («холодный» старт). А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей.
• Широкий диапазон входных напряжений и частоты позволяет без труда подключать ИБП Pro-Vision Black M к резервному источнику питания (бензо- и дизель-генераторной установке), выполняя дополнительную функцию стабилизатора нестабильного напряжения.
• Система интеллектуального управления батареей. Трехступенчатая технология заряда аккумуляторов позволяет существенно продлить срок их службы, сокращая расходы на техническое обслуживание. Система автоматического тестирования регулярно проверяет их техническое состояние. Дополнительная защита батарей от перезаряда.

1 − Защита по току (входной предохранитель)

2 − Входной силовой кабель

3 − Дополнительный фильтр модем/телефон/факс

4 − Вход для подключения батареи

5 − Выходные розетки

6 − Вентилятор

7 − Коммуникационный порт RS232

9 − Слот для установки дополнительных устройств SNMP/USB/AS400

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
