Главная Источники бесперебойного питания Источники бесперебойного питания N-power (малой мощности) Источники бесперебойного питания Pro-Vision Black

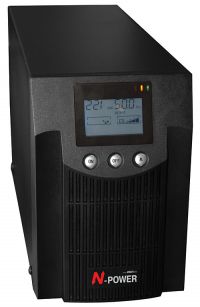

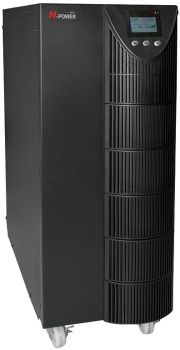

Pro-Vision Black. Источники бесперебойного питания. N-Power. 1 кВА ... 10 кВА

Схема On-Line с двойным преобразованием напряжения. 1ф. Для защиты компьютерного оборудования, файловых серверов, вычислительных залов, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения и др.

ВНИМАНИЕ!!! → В настоящее время поставляются модели
Pro-Vision Black мощностью до 3 кВА.

Pro-Vision Black M 1-10 кВА (руководство)

Сертификат Ростест (маломощные ИБП-01)

ИБП Pro-Vision Black (описание)

ИБП Pro-Vision Black M (описание)

Pro-Vision Black 1-10 кВА (руководство)

Настольные модели (Tower):	С длительным временем резервирования (Long Time)	Для монтажа в промышленную стойку (Rack Mount):	Для монтажа в промышленную стойку (Rack Mount):
Pro-Vision Black	Pro-Vision Black LT	Pro-Vision Black RM	Pro-Vision Black RM LT
1 кВА / 0.7 кВт	1 кВА / 0.7 кВт	1 кВА / 0.7 кВт	1 кВА / 0.7 кВт
2 кВА / 1.4 кВт	2 кВА / 1.4 кВт	2 кВА / 1.4 кВт	2 кВА / 1.4 кВт
3 кВА / 2.1 кВт	3 кВА / 2.1 кВт	3 кВА / 2.1 кВт	3 кВА / 2.1 кВт
6 кВА / 4.2 кВт	6 кВА / 4.2 кВт	6 кВА / 4.2 кВт	6 кВА / 4.2 кВт
10 кВА / 7.0 кВт	10 кВА / 7.0 кВт

Источники бесперебойного питания (ИБП / UPS) Pro-Vision Black построены по схеме высокочастотного On-Line с двойным преобразованием напряжения. Они являются идеальным решением для централизованной защиты как отдельно стоящих файловых серверов, так и серверных помещений, вычислительных центров, сетевого и телекоммуникационного оборудования.

ИБП данной серии могут надежно защитить инженерное оборудование коттеджей, такое как устройства охраны и видеонаблюдения, системы отопления и водоснабжения, газовые котлы, циркуляционные насосы и др.

Характерные особенности UPS Pro-Vision Black:

Схема высокочастотного On-Line с двойным преобразованием напряжения.
Широкий диапазон входного напряжения без перехода на батареи (120 … 300 В – 1-3 кВА, 176 ... 276 – 6-10 кВА).
Микропроцессорное управление.
Возможность включения в параллель для резервирования (N+1) или масштабирования выходной мощности для моделей 6 KVA, 10 KVA.
Передовая технология коррекция входного коэффициента мощности (PFC).
Выходной сигнал идеальной синусоидальной формы (КНИ менее 3%).
Автоматическое тестирование устройства при включении ИБП.
Передовая технология управления зарядом аккумуляторных батарей (ABM) продлевает их срок эксплуатации.
Функция «холодного» старта. Запуск нагрузки при отключенном входном напряжении.
Автоматический заряд батарей при отключении ИБП.
Встроенная защита от кратковременных бросков (импульсов) напряжения мощностью до 1050 Дж.
Автоматическая защита от выходных перегрузок и коротких замыканий.
Система автоматического управления скоростью работы вентиляторов.
Возможность подключения дополнительных внешних батарей.
Встроенный фильтр для подавления электромагнитных и высокочастотных помех.
Коммуникационный интрефейс RS-232, коммуникационный кабель в комплекте.
Программное обеспечение для автоматической «свертки» и мониторинга в комплекте: UPSilon 2000, RUPS 2000.

Модификация LT для работы с внешними батарейными цепочками и большим временем резервирования. Для защиты файловых серверов, устройств видеонаблюдения и газовых котлов отопительных систем коттеджей

Основные сферы применения UPS Pro-Vision Black LT:

Защита офисного оборудования на длительное время, в том числе: файловых серверов, рабочих станций, телекоммуникационного оборудования, телефонных станций, сетевого оборудования и др.
Защита инженерных систем коттеджей на длительное время в том числе: энергозависимых систем отопления (газовых котлов, циркуляционных насосов в системах с принудительной циркуляцией), насосов систем водоснабжения, систем охраны и видео-наблюдения, телекоммуникационных систем, компьютерного оборудования, аварийного освещения и др.

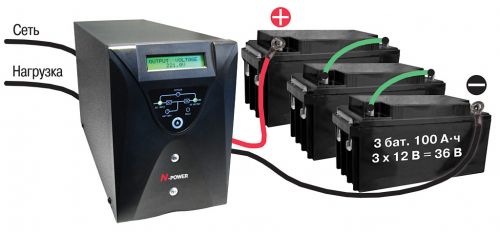

Pro-Vision Black 1 KVA LT с внешними аккумуляторными батареями

Соединительный кабель с разъемом и наконечниками для подключения внешних аккумуляторных батарей

Количество внешних аккумуляторных батарей в зависимости от модели ИБП

Мoдель	1 кВА	2 кВА	3 кВА	6 кВА	10 кВА
Напряжение	3 × 12 В	8 × 12 В	8 × 12 В	20 × 12 В	20 × 12 В
Суммарное напряжение	36 В	96 В	96 В	240 В	240 В

Время автономной работы для модели PrоVisiоn Blаck 1 KVA LT в зависимости от мощности нагрузки, час:мин *

Батареи	100 Вт	200 Вт	300 Вт	500 Вт	700 Вт
3 × 27 А•ч	7:39	3:35	2:07	1:10	0:46
3 × 42 А•ч	13:28	6:20	4:09	2:10	1:29
3 × 70 А•ч	20:35	9:42	6:45	3:58	2:35
3 × 100 А•ч	24:36	17:10	9:52	5:40	3:53

* Время рассчитано по разрядным характеристикам батарей и может отличаться от реального значения в зависимости от степени заряда батарей, их состояния, температуры в помещении и др. факторов.

Панель индикации и управления (новый вариант)

Панель индикации и управления (прежний вариант)

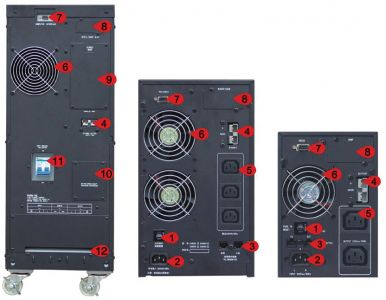

Prо-Visiоn Blаck 10 KVA, 3 KVA, 1 KVA (вид сзади)

1. Защита от перегрузки.
2. Сетевой вход.
3. Фильтр Модем/Телефон/Факс.
4. Батарейный разъем.
5. Выходные розетки.
6. Вентиляторы.

7. Интерфейс RS232.
8. Слот для SNMP-карты (опция).
9. Слот для карты синхронизации (опция).
10. Ручной Bypass (опция).
11. Входной размыкатель.
12. Клемная колодка.

Технические характеристики Pro-Vision Black

Мoдель PrоVisiоn Blаck	1000	2000	3000	6000	10000
Мощность	1 кВА ⁄ 0.7 кВт	2 кВА ⁄ 1.4 кВт	3 кВА ⁄ 2.1 кВт	6 кВА ⁄ 4.2 кВт	10 кВА ⁄ 7 кВт
Вход
Номиналное напряжение	220/230/240 В
Допустимый диапазон изменения входного напряжения	120 … 300 В (при 50% нагрузке) 165 … 300 В (при нагрузке 100%)			176 … 276 В
Частота	45.5 … 54.5 Гц
Входной коэффициент мощности	≥ 0.95
Выход
Напряжение	220 ⁄ 230 ⁄ 240 В ±3%
Частота	50/60 Гц ±0.5
Форма выходного напряжения	Чистая синусоида
Коэффициент нелинейных искажений (КНИ ⁄ THD)	< 3% (при линейной нагрузке) < 5% (при нелинейной нагрузке)
КПД	≥ 85%
Перегрузочная способность	110%–150% — переход на Bypass через 1 мин, > 150% — отключение через 200 мс			110%–150% — в течение 10 мин, > 150% — в течение 1 мин
Крест-фактор	3 : 1
Защита от короткого замыкания	ИБП отключается, звуковая сигнализация
Батареи
Тип	Герметичные, свинцово-кислотные, необслуживаемые, 12 В
Напряжение	36 В	96 В		240 В
Количество	3 × 12 В / 7 А·ч	8 × 12 В / 7 А·ч		20 × 12 В / 7 А·ч	20 × 12 В / 9 А·ч
Время заряда	8 ч (до емкости 90%)
Встроенное зарядное устройство	1 A (для стандартных моделей)
Дополнительное зарядное устройство	7.5 A (для моделей LT)			5 A (для моделей LT)
Прочие параметры
Коммуникационные интерфейсы	RS-232, SNMP-адаптер (дополнительно)
ЖК-дисплей и светодиодная индикация	Вход, Инвертор, Bypass, Батарея, Нагрузка, Батарейный режим, Частота, Индикатор неисправности
Звуковая сигнализация	Авария входного напряжения (звуковой сигнал каждые 4 с) Разряд батарей (звуковой сигнал каждую секунду)
Неисправность ИБП	Непрерывный звуковой сигнал, горит красный индикатор
Окружающая среда
Звуковой шум	< 45 дБ	< 50 дБ		< 55 дБ
Температура	0°C … 40°C (рекомендуется 20°C … 25°C)
Влажность	10–90% (без конденсата)
Вес
Нетто, кг	12.3 (стандартные модели) 6.5 (модели LT)	28 (стандартные модели) 13.2 (модели LT)		86.3 (стандартные мoдели) 40.5 (мoдели LT)
Упаковочный вес, кг	13.3 (стандартные модели) 7.6 (мoдели LT)	29.3 (стандартные мoдели) 14.5 (мoдели LT)		93.6 (стандартные мoдели) 42.8 (мoдели LT)
Габариты
Ш × В × Г (мм)	145 × 215 × 415	190 × 330 × 470		260 × 730 × 560
Упаковочные размеры Ш × В × Г (мм)	236 × 316 × 492	337 × 482 × 602		355 × 815 × 650
