Источники бесперебойного питания Power-Vision HF

Power-Vision HF

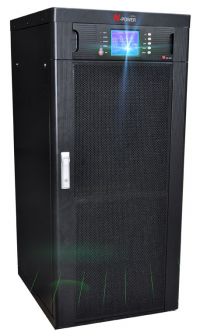

Power-Vision HF. ИБП N-Power. 10 кВА ... 60 кВА

Трехфазные (3ф / 3ф), высокочастотный On-Line с двойным преобразованием напряжения питания. PF=0.9. Для защиты вычислительных залов, серверных помещений, офисов и др. нагрузки.

Сертификат Ростест (маломощные ИБП-01)

Трехфазные источники бесперебойного питания серии Power-Vision HF (High Frequency) выполнены по схеме высокочастотного On-Line с двойным преобразованием напряжения. Оснащены сенсорным ЖК-дисплеем на передней панели, обладают малыми габаритами и весом, адаптируются к батарейным линейкам различной «длины» (от 32 до 40 аккумуляторов в последовательной цепочке), экономичны по стоимости.

Основные технические особенности Power-Vision HF

  • Высокочастотный On-line с двойным преобразовнием напряжения и цифровым микропроцессорным управлением (DSP).
  • Модульный дизайн, высокая надежность, легкость в техническом обслуживании.
  • Раздельный вход Bypass позволяет строить схемы повышенной надежности (последовательное резервирование).
  • Устройство корректировки входного коэффициента мощности (PFC).
  • Широкий диапазон входного напряжения без перехода в батарейный режим, автоматическая адаптация к частоте входной сети 50 Гц / 60 Гц.
  • Поддержка двух возможных режимов преобразования частоты: 50 Гц вход / 60 Гц выход, а также 60 Гц вход / 50 Гц выход.
  • Входной коэффициент мощности > 0.99, входной коэффициент нелинейных искажений по току (КНИ - THDi) ≤ 3%, выходной КНИ по напряжению ≤3%.
  • Выходной коэффициент мощности: 0.9.
  • Высокий КПД системы: нагрузка >10%, КПД ≥90%; нагрузка >50%, КПД≥93%.
  • Зарядное устройство с цифровым управлением: возможность гибкого изменения параметров зарядного устройства и батарейных комплектов, отслеживание состояния батарей (обрыв подключения) в режиме on line.
  • Возможность использования как совместных, так и раздельных батарейных комплектов при параллельном включении ИБП.
  • Гибкая возможность настройки параметров зарядного устройства в зависимости от типов и количества аккумуляторных батарей: 32 шт / 34 шт / 36 шт / 38 шт / 40 шт.
  • Продвинутая технология заряда и поддержки аккумуляторных батарей (Advanced Intelligent Battery Management Technique) эффективно продлевает их срок службы.
  • Поддержка «холодного» старта, т.е. возможность запуска устройства в батарейном режиме без входной сети. Полный автостарт при наличии входной сети.
  • Сенсорный ЖК-дисплей 5.7 дюймов на передней панели блока, удобный пользовательский интерфейс.
  • Превосходные функции защиты, реализованные как программно, так и аппаратно, мощная автоматическая диагностика, ведение журнала событий для последующего анализа.
  • Функции защиты паролем, в том числе: пароль при первом включении, пользовательский пароль, пароль для управления и поддержки.
  • Автоматическое напоминание о необходимости обслуживания (завершении гарантии) на аккумуляторные батареи и конденсаторы постоянной линии.
  • Стандартная кнопка аварийного отключения (EPO – Emergency Power Off).
  • Стандартные коммуникационные интерфейсы RS232 / USB / RS485 / «сухие» контакты.
  • Дополнительный коммуникационный порт SNMP.
  • Дополнительная возможность параллельной работы до 6 блоков по схеме параллельного резервирования (N+1).
  • Дополнительный встроенный изолирующий трансформатор.
  • Дополнительное устройство температурной компенсации тока зарядного устройства.

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Технические характеристики Power-Vision HF

Модель HF 10 HF 20 HF 30 HF 40 HF 60
Мощность 10 кВА / 9 кВт 20 кВА / 18 кВт 30 кВА / 27 кВт 40 кВА / 36 кВт 60 кВА / 54 кВт
Входные характеристики
Номинальное напряжение 380 В / 400 В / 415 В переменного напряжения
Допустимый диапазон изменения 204-520 В (нагрузка ≤50%); 242-520 В (50%< нагрузка ≤70%); 304-520 В (70%< нагрузка ≤100%)
Частота 50 / 60 Гц авто переключение
Частотный диапазон 40-70 Гц
Коэффициент амплитуды (крест-фактор) ≥0.99
Коэффициент нелинейных искажений (КНИ)тока ≤3%
Диапазон напряжений на входе Bypass Номинальное выходное напряжение -40%, номинальное выходное напряжение +20% (возможность установки с панели управления)
Выходные характеристики
Напряжение 380 В / 400 В / 415 В
Стабильность напряжения ±1%
Частота Синхронизирована со входным напряжением (в сетевом режиме работы); 50 / 60 Гц ±0.1% в батарейном режиме
Форма напряжения Чистая синусоида
Коэффициент амплитуды (крест-фактор) 3:1
Коэффициент нелинейных искажений (КНИ)напряжения ≤1% (при линейной нагрузке); ≤3% (при нелинейной нагрузке)
Время переключения Сетевой – батарейный режим работы: 0 мс; инверторный – байпасный режим работы: 0 мс
Перегрузочная способность инвертора 102%-127%: переход в режим Bypass через 10 мин; 127%-150%: переход на Bypass через 1 мин; >150%: переход на Bypass через 0.5 с
Перегрузочная способность Bypass ≤150%: длительная работа; >150%: отключение выходного напряжения через 10 с
Аккумуляторные батареи
Постоянное напряжение

384 В (32 x 12 В), две последовательно соединенные линейки 16 x 12 В со средней точкой отвода

±192V(Option:±204V/±215V/±228V/±240V)

Ток зарядного устройства 1-12 А (регулировка с панели управления) 1-24 А (регулировка с панели управления)
Системные параметры
КПД ≥93%
ЖК-панель 5.7 Inches LCD touch screen
Тревоги Battery mode, Battery voltage low, Fans fault etc
Параллельное подключение до 6 блоков
Электромагнитная совместимость (EMI) Стандарт EN62040-2
Электромагнитная обстановка (EMS) Стандарты IEC61000-4-2(ESD), IEC61000-4-3(RS), IEC61000-4-4(EFT), IEC61000-4-5(Surge)
Параметры окружающей среды
Влажность

0-95% относительная влажность при температуре 0-40℃ (без конденсата)

Аккустический шум ≤60 дБ
Дистанционное управление
Коммуникационные порты RS232, RS485, USB, «сухие» контакты, поддерживаемые ОС: Windows 98 / 2000 / 2003 / XP / Vista / 2008 / 7 / 8
Дополнительный SNMP-адаптер Управление электропитанием через SNMP-мэнеджер и Web-браузер
Физические характеристики
Габариты, мм ШxГxВ 600 x 800 x 1360
Упаковочные размеры, мм ШxГxВ 720 x 920 x 1500
Вес нетто / брутто, кг (без батарей) 180 / 200 185 / 205 190 / 210 225 / 245 230 / 250
