Новые трехфазные источники бесперебойного питания Power-Vision Black 3/3

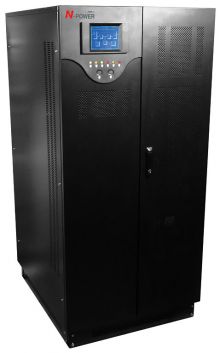

Power-Vision Black 3/3 (60 кВА)

Power-Vision Black 3/3. Источники бесперебойного питания. N-Power.20 кВА ... 80 кВА

ИБП с классической структурой On-Line, двойным преобразованием напряжения и изолирующим трансформатором на выходе инвертора. Трехфазные ИБП. Оснащены большим графическим сенсорным дисплеем. С возможностью параллельной работы модулей для масштабирования или резервирования. Обеспечивают централизованную защиту офисов, вычислительных залов, серверных комнат и любой другой нагрузки.

Power-Vision Black 10-200 кВА (руководство)

Сертификат Ростест (маломощные ИБП-01)

Модель Выпрямитель Модель Выпрямитель
10 кВА / 8 кВт 6-п.п. 40 кВА / 32 кВт 6-п.п.
15 кВА / 12 кВт 6-п.п. 60 кВА / 48 кВт 6-п.п.
20 кВА / 16 кВт 6-п.п. 80 кВА / 48 кВт 6-п.п.
30 кВА / 24 кВт 6-п.п.

Для централизованной защиты критичных объектов: дата-центров, вычислительных залов, офисов, диагностического медицинского оборудования и других чувствительных нагрузок.

Особенности ИБП: классический On-Line с двойным преобразованием, изолирующий трансформатор, сенсорный ЖК-дисплей на передней панели системного блока.

Внутренняя компоновка

Основные особенности ИБП Power-Vision Black 3/3

  • Трехфазный вход, трехфазный выход.
  • 100% On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором.
  • Инвертор с широтно-импульсной модуляцией (SPWM).
  • Инвертор выполнен на мощных IGBT-транзисторах.
  • ИБП способен выдерживать 100% несбалансированную по фазам нагрузку.
  • Расширяемое время автономной работы.
  • Совместим с дизель-генераторными установками (электрогенераторами).
  • Функция «холодного» старта.
  • Характеристики нагрузки и состояние батарей выводится на дисплей.
  • Индикация режимов: сетевой режим, батарейный режим, перегрузка посредством светодиодов и ЖК-экрана.
  • Интеллектуальная система управления аккумуляторными батареями (Advanced Battery Management – ABM).l
  • Коммуникационный интерфейс RS232.
  • Дополнительная SNMP-карта.

Сенсорный дисплей («тачскрин»)

Сенсорный дисплей: главное меню
Сенсорный дисплей: выходные параметры

Технические характеристики Power-Vision Black 3/3

Модель PWB103/3 PWB153/3 PWB203/3 PWB303/3 PWB403/3 PWB603/3 PWB803/3

Мощность, кВА / кВт

10 / 8 15 / 12 20 / 16 30 / 24 40 / 32 60 / 48 80 / 64
Принцип работы 100% on-line с двойным преобразованием напряжения, выходным изолирующим трансформатором, статической и ручной схемой байпас
Вход
Фазы 3 фазы, нейтраль, защитное заземление
Напряжение 380 В ±25%
Частота 50 / 60 Гц ±5%
Входной коэффициент мощности 0.92
Мягкий старт 0-100% − 5 с
Вход Bypass
Фазы 3 фазы, нейтраль, защитное заземление
Напряжение 380В ±25%
Частота 50 / 60 Гц ±5%
Время переключения 0 мс − инвертор / байпас (при перегрузке)
Выпрямитель / аккумуляторные батареи
Напряжение 360 В − номинальное значение, 405 В − зарядное напряжение, 315 В − напряжение отключения
Ток 25 А 42 А 56 А 85 А 113 А 169 А 225 А
Ток заряда 1−30 А (регулируемый в зависимости от типа батарей)
Выход
Фазы 3 фазы, нейтраль, защитное заземление
Напряжение 380 В ±1% (статическая нагрузка), 380 В ±5% (динамическая нагрзука)
Частота 50−60 Гц ±0.05% (в батарейном режиме)
Выходной коэффициент мощности 0.8
Форма напряжения Чистая синусоида
Коэффициент нелинейных искажений (КНИ) < 3% (при линейной нагрузке) < 5% (при нелинейной нагрузке)
Скорость регулировки напряжения Время восстановления < 10 мс при скачках нагрузки или входного напряжения
Перегрузочная способность 125% в течение 10 мин, 150% в течение 1 мин

Системные параметры

КПД 91% 95%
Коммуникационный интерфейс RS232 / SNMP (дополнительно)
Рабочая температура 0 … 40 °С
Влажность, % 30 … 90%
Дополнительное оснащение Входной изолирующий трансформатор, дополнительный входной THD-фильтр, модуль параллельной работы двух ИБП

Собственный акустический шум

48–60 дБ 48–60 дБ 55–65 дБ
Габариты, мм 450 x 730 x 1140 450 x 855 x 1140 710 x 855 x 1500 1100 x 860 x 1680
Вес нетто, кг 208 220 240 316 334 650 900
Упаковочные размеры 520 x 800 x 1300 520 x 930 x 1400 780 x 940 x 1660 1180 x 940 x 1850
Вес брутто, кг 232 248 265 346 364 695 965
