Главная Источники бесперебойного питания ИБП N-power (большой мощности) Power-Vision

Источники бесперебойного питания Power-Vision

ИБП N-Power Evo 80 кВА, 250 кВА

N-Power Evo. Источники бесперебойного питания. N-Power. 20 кВА ... 1000 кВА

Ультрасовременные сверх малогабаритные ИБП большой мощности. Схема On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Трехфазный ИБП. С возможностью параллельной работы модулей для масштабирования или резервирования. Для централизованной защиты дата-центров, вычислительных залов, офисов и др. нагрузки. Предыдущее название модельного ряда Safe-Power Evo.

Сертификат Ростест (мощные ИБП)

ИБП N-Power Evo (рекламный буклет)

ИБП N-Power Evo (описание)

N-Power Evo, Safe-Power Evo (руководство)

Модель Выпрямитель Модель Выпрямитель Модель Выпрямитель
20 кВА / 16 кВт 6-п.п. 100 кВА / 80 кВт 6 / 12-п.п. 400 кВА / 360 кВт 12-п.п.
30 кВА / 24 кВт 6-п.п. 120 кВА / 96 кВт 6 / 12-п.п. 500 кВА / 450 кВт 12 / 24-п.п.
40 кВА / 32 кВт 6-п.п. 160 кВА / 128 кВт 6 / 12-п.п. 600 кВА / 540 кВт 12 / 24-п.п.
50 кВА / 40 кВт 6-п.п. 200 кВА / 180 кВт 6 / 12-п.п. 800 кВА / 720 кВт 12 / 24-п.п.
60 кВА / 48 кВт 6-п.п. 250 кВА / 225 кВт 6 / 12-п.п. 1000 кВА / 900 кВт 12 / 24-п.п.
80 кВА / 64 кВт 6 / 12-п.п. 300 кВА / 270 кВт 12-п.п.
ИБП N-Power Evo 80 кВА

Для централизованной защиты критичных объектов: дата-центров, вычислительных залов, офисов, диагностического медицинского оборудования и других чувствительных нагрузок.

Централизованная защита крупных объектов: аэропортов, административных зданий, заводов, больших офисных центров, гостиничных и культурно-развлекательных комплексов, медицинских комплексов, жилых кварталов, малых городов, заводских цехов с непрерывным технологическим процессом и других критичных объектов соответственной мощности.

Особенности ИБП: изолирующий трансформатор, новейшие средства дистанционного мониторинга, возможность параллельной работы.

Источники бесперебойного питания (ИБП / UPS) серии N-Power Evo (Evolution) разработаны в 2006 г и построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Несмотря на свое относительно «спокойное» название («Эволюция»), новые агрегаты должны вызвать поистине революционные преобразования на рынке электрооборудования благодаря своей компактности и «продвинутым» коммуникационным возможностям. В настоящий момент они являются самыми совершенными и сверхмалогабаритными устройствами в своем классе. Это достигнуто за счет увеличения в 2 раза внутренней тактовой частоты выходного инвертора, построенного по схеме с широтно-импульсной модуляцией (ШИМ).

ИБП серии N-Power Evo, как и их предшественники ИБП серий Safe-Power Evo и Flexi-Power, оснащены схемой микропроцессорного управления и жидкокристаллическим индикатором, установленным на передней панели блока. С его помощью можно контролировать все основные параметры агрегата.

Существует возможность параллельного соединения до 4 блоков ИБП для масштабирования или резервирования. Синхронизация производится через оптоволоконные соединители для повышения надежности и помехоустойчивости параллельной системы.

ИБП серии Safe-Power обладают широкими коммуникационными возможностями: оптоволоконный (или электрический) интерфейс RS232, программное обеспечение EDMS, поддержка протоколов SNMP и ModBus, совместимость с услугой Teleglobal Service (служба дистанционной диагностики).

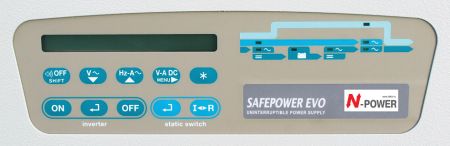

Панель управления N-Power Evo

Модели 20 кВА … 250 кВА поставляются с 6-полупериодным выпрямителем в стандартной комплектации. Установка 12-полупериодного выпрямителя производится опционально.

Модели 300, 400 кВА поставляются только с 12-полупериодными выпрямителями, а модели 500-1000 кВА как с 12-, так и 24-полупериодными.

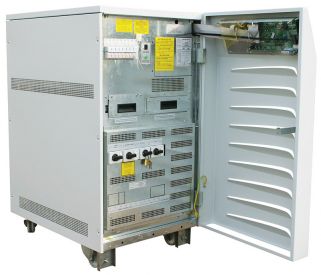

Агрегаты мощностью до 40 кВА включительно имеют внутреннее пространство для размещения встроенных аккумуляторных батарей на минимальное время резервирования.

Выходной изолирующий трансформатор
Переключатели режимов работы
p>

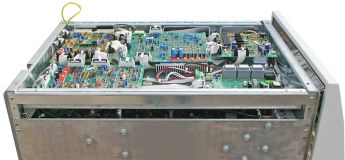

Микропроцессорная плата (сверху)
Микропроцессорная плата (сверху)

Основные технические особенности

  • Самые малогабаритные UPS в своем классе: 40 кВА — 550 × 850 × 1055 мм (Ш × Г × В), 300 кг; 100 кВА — 698 × 866 × 1415 мм (Ш × Г × В), 680 кг.
  • Схема On-Line с двойным преобразованием напряжения (нулевое время переключения в батарейный режим работы и обратно).
  • Выходной изолирующий трансформатор формирует независимую выходную нейтраль, повышая помехоустойчивость и позволяя работать с несбалансированной по фазам нагрузкой.
  • Широкий диапазон допустимого изменения входного напряжения без перехода на батареи: ±15% (с зарядом аккумуляторных батарей); −20% … +15% (без разряда батарей).
  • Современные схемотехнические решения: высокочастотные IGBT-транзисторы обеспечивают большой КПД инвертора, идеальную синусоидальну форму выходного напряжения и высокую надежность агрегата.
  • Внутренняя тактовая частота инвертора, построенного по схеме с ШИМ, увеличена в 2 раза. За счет этого достигаются сверхмалые габариты устройства и идеальное качество формы выходного напряжения.
  • Микропроцессорное управление и контроль.
  • Система управления аккумуляторными батареями (Battery Health Guard System) следит за их состоянием и продлевает срок эксплуатации. Она обеспечивает программируемый батарейный тест, термокомпенсацию зарядного тока, оптимальный выбор конечной точки разряда батарей в зависимости от нагрузки, защиту от перенапряжения и минимальные пульсации зарядного тока.
  • Высокий КПД системы, достигающий 99% в экономичном энергосберегающем режиме EcoMode. Это один из самых высоких показателей среди устройств аналогичной мощности.
  • Вентиляторы системы охлаждения управляются микропроцессором для достижения оптимального охлаждения агрегата.
  • Возможность параллельного подключения до 4 блоков для масштабирования мощности или аппаратного резервирования.
  • Встроенная система защиты от обратного тока в схеме Bypass.
  • Широкий выбор коммуникационных возможностей: RS232 с электрическим или оптическим подключением, программное обеспечения для мониторинга и управления Siel UPS Management Software, поддержка протоколов SNMP, HTTP, ModBus, JBus, ProfiBus и др., совместимость с услугой Teleglobal Service (служба дистанционной диагностики), возможность интеграции в современные системы BMS, SCADA.
  • Широкий перечень дополнительных опций, в том числе 12- и 24-полупериодные выпрямители, входные изолирующие трансформаторы, устройства защиты от обратного тока, датчики контроля сопротивления батарейной изоляции, индикатор утечки на землю, входной THD-фильтр и др.

Параллельные системы

Параллельные системы строятся в двух случаях. Либо с целью масштабирования, т.е. увеличения общей выходной мощности (Parallel Capacity), либо с целью аппаратного резервирования (N+1), т.е. повышения ее общей надежности и отказоустойчивости (Parallel Redundancy).

ИБП серии N-Power Evo обладают возможностью параллельного подключения до 4 одноранговых модулей как с целью резервирования, так и масштабирования.

Существует возможность подключения единого батарейного комплекта к параллельной системе N+1. Данное решение имеет неоспоримое преимущество: не теряется часть батарейного комплекта при выходе из строя любого модуля UPS в автономном режиме.

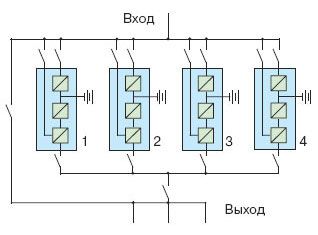

Параллельная система с общим байпасом

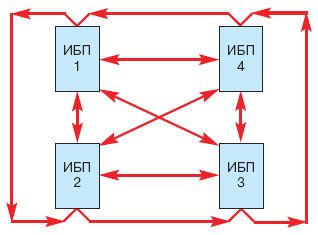

Синхронизация через оптоволоконные линии

Особенности параллельной системы на базе ИБП N-Power Evo

  • Могут строиться как на базе стандартных модулей ИБП, так и на базе специальных параллельных модулей без схемы ручного Bypass.
  • Все модули параллельной системы равноправны.
  • Для синхронизации используются оптоволоконные линии, обладающие более высокой помехоустойчивостью по сравнению с электрическими.
  • Топология линий синхронизации обладает 100% избыточностью для устойчивой работы агрегатов даже при случайном повреждения одного из соединителей.
N-Power Evo 200 кВА передняя панель
N-Power Evo 200 кВА переключатели режимов
N-Power Evo 200 кВА вид сзадии
N-Power Evo 200 кВА внутреннее устройство
Задняя компоновка: изолир. трансформатор
Клеммная колодка для подлючения кабелей

Технические характеристики N-Power Evo 10-200 кВА

Модель 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА 80 кВА 100 кВА 120 кВА 160 кВА 200 кВА
Мощность, кВА кВт 20 16 30 24 40 32 50 40 60 48 80 64 100 80 120 96 160 128 / 144 200 180
Вход
Номинальное напряжение, В 380 / 400 / 415
Диапазон измен. входн. напряжения ±15% (при заряде батарей) −20% (без перехода на аккумуляторные батареи)
Частота, Гц 50 (номинальное значение), 45 … 65 (допустимый диапазон)
Входн.коэффициент мощности 0.83 (без входного фильтра) 0.9 (с входным THD-фильтром)
Выход
Напряжение, В 380 / 400 / 415
Стабильность напряжения, В ±1%, статический режим ±5% (при скачке нагрузки 0 … 100%), динамический режим
Стабильность частоты, Гц ±1% или ±4% (при синхронизации от сети) ±0.05% (при синхронизации с внутренним источником)
Скорость синхронизации 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц инвертор работает от собственного генератора
Форма вых. напр. Синусоида
Время переключ. в автоном. режим 0 мс (без переходных процессов)
Коэффициент нелинейных искажений (КНИ) 1% (типовое значение) < 2% (максимальное значение) < 5% (при 100% нелинейной нагрузке)
Крест-фактор 3 : 1
КПД инвертора ~ 95% (при 100% нагрузке)
Батареи
Тип Герметичные, свинцово-кислотные, необслуживаемые
Мин. количество 33 × 12 В
Номин. напряжение батар. линейки, В 396 (33 × 12 В)
Конечное напр. разряда, В 330
Защита
Перегрузочная способность 125% в течение 20 мин, 150% в течение 90 с (в инверторном режиме) 1400% в течение 10 мс (при Bypass)
Удаленный мониторинг
Интерфейс связи RS232, оптоволоконные разъемы, «сухие» контакты
Габариты
Габариты с 6-п.п.выпрямителем (Ш × Г × В), мм 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
Габариты с 12-п.п.выпрямителем (Ш × Г × В), мм 550 × 850 × 1055 698 × 866 × 1415 1100 × 800 × 1400 1100 × 820 × 1950
Вес систем. блока (6-п.п. выпрямит.), кг 250 275 300 340 370 550 680 820 920 980
Вес систем. блока (12-п.п. выпрямит.), кг 300 320 350 560 620 680 880 980 1200 1400
Окружающая среда
Рабочая температура 0 … 40 °С
Температура хранения −20 … +70 °С
Влажность, % 0 … 90 (при условии отсутствия конденсата)
Макс. высота над уровнем моря (без ухудшения теплообмена), м 1000
Собственный акустический шум, дБА 60

Технические характеристики N-Power Evo 250-1000 кВА

Модель 250 кВА 300 кВА 400 кВА 500 кВА 600 кВА 800 кВА 1000 кВА
Мощность, кВА кВт 250 225 300 270 400 360 500 450 600 540 800 720 1000 900
Вход
Номин. напряжение, В 380 / 400 / 415
Диапазон измен. входн. напряжения ±15% (в режиме заряда батарей) −20% (без перехода на аккумуляторные батареи)
Частота, Гц 50 (номинальное значение), 45 … 65 (допустимый диапазон)
Входн. коэф. мощности 0.83 (без входного фильтра), 0.9 (с входным THD-фильтром)
Выход
Напряжение, В 380 / 400 / 415
Стабильность напр., В ±1%, статический режим, ±5% (при скачке нагрузки 0 … 100%), динамический режим
Стабильность частоты, Гц ±1% или ±4% (при синхронизации от сети) ±0.05% (при синхронизации с внутренним источником)
Скорость синхронизации 0.1 Гц/с; при выбеге частоты за пределы 50 ±2 Гц инвертор работает от собственного генератора
Форма вых. напряжения Синусоида
Время переключения в автономный режим 0 мс (без переходных процессов)
Коэффициент нелинейных искажений (КНИ) 1% (типовое значение) < 2% (максимальное значение) < 4% (при 100% нелинейной нагрузке)
Крест-фактор 3 : 1
КПД инвертора ~ 95% … 97% (при 100% нагрузке)
Батареи
Тип Герметичные свинцово-кислотные необслуживаемые
Мин. количество 33 × 12 В 40 × 12 В
Номин. напр. батарейной линейки, В 396 (33 × 12 В) 480 (40 × 12 В)
Конечное напр. разряда, В 330 400
Защита
Перегруз. способность 125% — 20 мин, 150% — 90 с (режим On-Line), 1400% — 10 мс (режим Bypass)
Удаленный мониторинг
Интерфейс связи RS232, оптоволоконные разъемы, «сухие» контакты
Габариты
Габариты с 12 п.п. выпрямит. (Ш × Г × В), мм 1100 × 820 × 1950 1500 × 1000 × 2000 2 × 1350 (двойной) × 1000 × 2000
Вес системного блока (12 п.п.выпрямитель), кг 1600 1850 2100 2900 3100 3900 4800
Окружающая среда
Рабочая температура, °С 0 … 40
Температура хранения, °С −20 … +70
Влажность, % 0 … 90 (при условии отсутствия конденсата)
Макс. высота над уровнем моря (без ухудшения теплообмена), м 1000
Собственный акустический шум, дБА 70 78

Перечень готовых типовых решений ИБП N-Power Evo + батарейный комплект

Модель ИБП Батарейный комплект Время резервирования при 100% нагрузке
N-Power Evo 20 кВА / 16 кВт 6-pulse, single 1 x BC1200-33-27-S 15 мин
1 x BC1200-33-35-S 20 мин
1 x BC1200-33-40-S 25 мин
1 x BC1200-33-55-S 45 мин
1 x BC1800-33-70-S 60 мин
1 x BC1955-33-70-S 60 мин
1 x BC1800-33-100-S 110 мин
1 x BC1955-33-100-S 110 мин
N-Power Evo 30 кВА / 24 кВт 6-pulse, single 1 x BC1200-33-27-S 5 мин
1 x BC1200-33-35-S 8 мин
1 x BC1200-33-40-S 11 мин
1 x BC1200-33-55-S 25 мин
1 x BC1800-33-70-S 32 мин
1 x BC1955-33-70-S 32 мин
1 x BC1800-33-100-S 55 мин
1 x BC1955-33-100-S 55 мин
N-Power Evo 40 кВА / 32 кВт 6-pulse, single 1 x BC1200-33-35-S 5 мин
1 x BC1200-33-40-S 7 мин
1 x BC1200-33-55-S 15 мин
1 x BC1800-33-70-S 22 мин
1 x BC1955-33-70-S 22 мин
1 x BC1800-33-100-S 36 мин
1 x BC1955-33-100-S 36 мин
N-Power Evo 50 кВА / 40 кВт 6-pulse, single 1 x BC1200-33-40-S 4 мин
1 x BC1200-33-55-S 10 мин
1 x BC1800-33-70-S 14 мин
1 x BC1955-33-70-S 14 мин
1 x BC1800-33-100-S 26 мин
1 x BC1955-33-100-S 26 мин
2 x BC1800-33-70-S 45 мин
2 x BC1955-33-70-S 45 мин
2 x BC1800-33-100-S 62 мин
2 x BC1955-33-100-S 62 мин

N-Power Evo 60 кВА / 48 кВт 6-pulse, single

1 x BC1200-33-40-S 5 мин
1 x BC1800-33-70-S 11 мин
1 x BC1800-33-100-S 21 мин
2 x BC1800-33-70-S 34 мин
2 x BC1800-33-100-S 55 мин
N-Power Evo 80 кВА / 64 кВт 6-pulse, single 1 x BC1200-33-55-S 3 мин
1 x BC1800-33-70-S 5 мин
1 x BC1955-33-70-S 5 мин
1 x BC1800-33-100-S 11 мин
1 x BC1955-33-100-S 11 мин
2 x BC1800-33-70-S 22 мин
2 x BC1955-33-70-S 22 мин
2 x BC1800-33-100-S 36 мин
2 x BC1955-33-100-S 36 мин
N-Power Evo 100 кВА / 80 кВт 6-pulse, single 1 x BC1800-33-70-S 3 мин
1 x BC1800-33-100-S 8 мин
1 x BC1955-33-70-S 3 мин
1 x BC1955-33-100-S 8 мин
2 x BC1800-33-70-S 14 мин
2 x BC1955-33-70-S 14 мин
2 x BC1800-33-100-S 26 мин
2 x BC1955-33-100-S 26 мин
3 x BC1800-33-100-S 48 мин
3 x BC1955-33-100-S 48 мин
N-Power Evo 120 кВА / 96 кВт 6-pulse, single 1 x BC1800-33-100-S 5 мин
1 x BC1955-33-100-S 5 мин
2 x BC1955-33-70-S 10 мин
2 x BC1800-33-70-S 10 мин
2 x BC1800-33-100-S 20 мин
2 x BC1955-33-100-S 20 мин
3 x BC1800-33-100-S 35 мин
3 x BC1955-33-100-S 35 мин
4 x BC1800-33-100-S 53 мин
4 x BC1955-33-100-S 53 мин
N-Power Evo 160 кВА / 120 кВт 6-pulse, single 1 x BC1800-33-100-S 3 мин
1 x BC1955-33-100-S 3 мин
2 x BC1955-33-70-S 5 мин
2 x BC1800-33-70-S 5 мин
2 x BC1800-33-100-S 11 мин
2 x BC1955-33-100-S 11 мин
3 x BC1800-33-100-S 24 мин
3 x BC1955-33-100-S 24 мин
4 x BC1800-33-100-S 36 мин
4 x BC1955-33-100-S 36 мин
