Источники бесперебойного питания Power-Vision 3F

ИБП Power-Vision 3F

Power-Vision 3F. Источники бесперебойного питания. N-Power.10 кВА ... 60 кВА

Схема On-Line с двойным преобразованием напряжения и 100% гальванической развязкой вход/выход, включая цепи Bypass. Трехфазные источники бесперебойного питания. Единственно возможное решение для защиты нагрузки, требующей не только бесперебойного питания, но и максимальной помехозащищенности. Идеальная защита для вычислительной техники, медицинского и лабораторного оборудования, высокоточных измерительных комплексов.

10 кВА / 8 кВт (3ф / 3ф) 40 кВА / 32 кВт (3ф / 3ф)
20 кВА / 16 кВт (3ф / 3ф) 50 кВА / 40 кВт (3ф / 3ф)
30 кВА / 24 кВт (3ф / 3ф) 60 кВА / 48 кВт (3ф / 3ф)

Сертификат Ростест (маломощные ИБП-01)

ИБП Power-Vision 3F (описание)

Power-Vision 3F (руководство)

Источники бесперебойного питания (ИБП / UPS) Power-Vision 3F построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Они отличаются полной гальванической развязкой нагрузки от входных силовых цепей, в том числе и при работе в режиме Bypass.

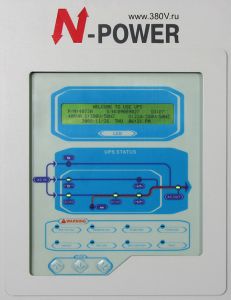

Передняя панель ИБП с ЖК-дисплеем и управляющими клавишами

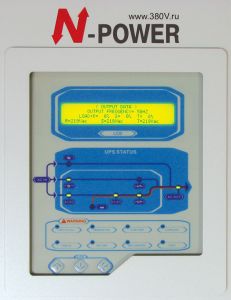

Мнемо-схема со светодиодами и предупреждающими сообщениями

Основные технические особенности:

  • Схема On-Line с двойным преобразованием напряжения.
  • Полная гальваническая развязка между выходом и входом, а также выходом и резервной линией Bypass. Достигается с помощью выходного изолирующего трансформатора специальной конструкции. Повышает защищенность нагрузки от помех по нейтральному проводу и позволяет применять раздельное заземление на входе и выходе.
  • Возможные варианты исполнения с любым международным стандартом по Uвх. и Uвых. (208 В, 220 В, 380 В, 400 В, 415 В, 460 В, треугольник или звезда).
  • Высокая перегрузочная способность.

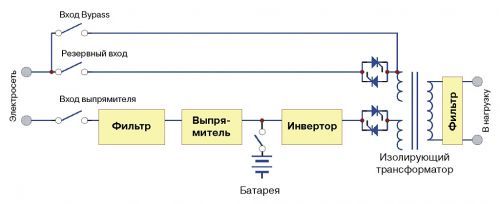

Структурная схема ИБП PowerVision 3F
  • Синусоидальная форма Uвых.
  • Функция «холодного старта». UPS может быть включен в батарейном режиме работы без подачи Uвх.
  • Возможность работы в экономичном режиме для уменьшения потребления электроэнергии при параметрах сетевого напряжения близких к идеальным.
  • На передней панели ИБП — управляющая клавиатура с ЖК-дисплеем и светодиодными индикаторами.
  • Возможность параллельной работы для резервирования или масштабирования.
  • Удачная компоновка UPS: малая площадь занимаемой поверхности (550 мм × 800 мм) позволяет экономить полезное пространство аппаратного помещения.

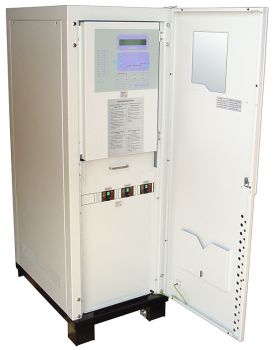

ИБП PowerVision 3F 40 кВА

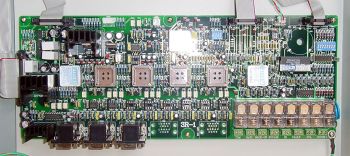

Плата пользовательского интерфейса

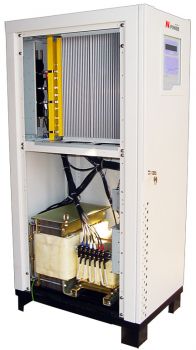

100% гальваническая развязка вход/выход и Bypass/выход

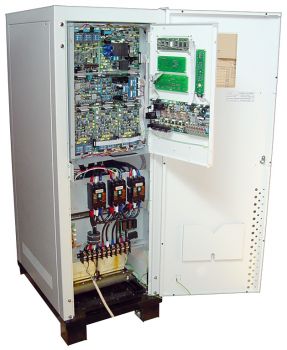

Внутренняя компоновка устройства

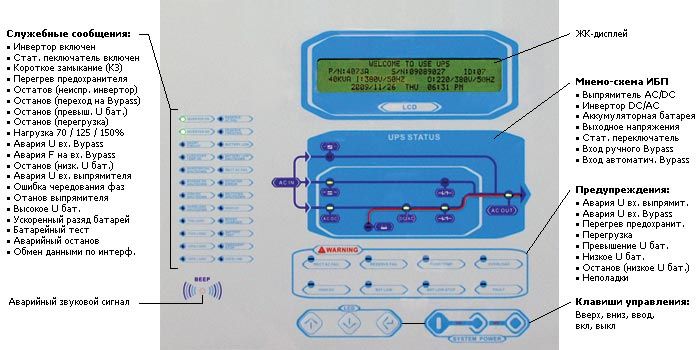

Передняя панель управления ИБП Power-Vision 3F

* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS

Технические характеристики Power-Vision 3F

Модель 10 кВА 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА
Мощность, кВА / кВт 10 / 8 20 / 16 30 / 24 40 / 32 50 / 40 60 / 48
Вход
Номинальное напряжение, В 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Диапазон изменения входного напряжения, В ±20% (без перехода на батареи) свыше ±20% (по специальному заказу)
Частота, Гц 50 / 60 ±7%
Выходной коэф. мощности 0.8
Возможные исполнения Δ — «треугольник»: 3 фазы без нейтрали, заземление Y — «звезда»: 3 фазы, нейтраль, заземление
Выход
Напряжение, В 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
Точность стабилизации ±1%
Частота, Гц 50 / 60 ±0.1%
Пределы измен. частоты, Гц 45 … 55 / 55 … 65
Форма вых. напряжения Синусоида
Коэффициент гармонических искажений Менее 2% (при линейной нагрузке)
Батареи
Тип батарей Свинцово-кислотные необслуживаемые
Число элементов 29 × 12 В = 348 В
Диапазон напряжений, В 295 … 410
Максимальный ток заряда, А 5 10 15 20 25 30
Защита
Перегрузочная способность до 110% — постоянно, 110–125% — 15 мин 125–150% — 10 мин, свыше 150% — 60 с
От короткого замыкания Выпрямитель, инвертор, линия Bypass
Гальваническая развязка Между входом и выходом, между входом Bypass и выходом
Дополнительная защита От электромагнитных помех; грозозащита; от перенапряжения
Панель управления
Управление Микропроцессорное управление и контроль
ЖК-дисплей Алфавитно-цифровой (4 строки × 40 символов), зуммер
Индикация, сигнализация 43 светодиода (все основные состояния UPS)
Управление 6 кнопок на панели управления
Удаленный мониторинг
Коммуникационный порт RS232, RS485, «сухие» контакты (8 сигналов)
Механические параметры и окружающая среда
Габариты (Ш × Г × В), мм 550 × 800 × 1600
Вес (без батарей), кг 270 300 400 480 550 680
Акустический шум, дБА < 65 (на расстоянии 1 м)
Рабочая температура 0 … 40°С
Влажность 0 … 90% (при отсутствия конденсата)
Высота над уровнем моря < 1500 м (без ухудшения теплообмена)
Макс. рассеиваемая мощность, кВт 0.65 1.3 1.9 2.6 3 3.5

Перечень готовых типовых решений ИБП Power-Vision 3F + батарейный комплект

Модель ИБП Батарейный комплект Время резервирования при 100% нагрузке
Power-Vision 3F 10 кВА / 8 кВт 1 x BC1200-29-27-S 31 мин
1 x BC1200-29-35-S 43 мин
1 x BC1200-29-40-S 56 мин
1 x BC1200-29-55-S 105 мин
1 x BC1800-29-70-S 146 мин
1 x BC1955-29-70-S 146 мин
1 x BC1800-29-100-S 180 мин
1 x BC1955-29-100-S 180 мин
Power-Vision 3F 20 кВА / 16 кВт 1 x BC1200-29-27-S 12 мин
1 x BC1200-29-35-S 15 мин
1 x BC1200-29-40-S 20 мин
1 x BC1200-29-55-S 37 мин
1 x BC1800-29-70-S 50 мин
1 x BC1955-29-70-S 50 мин
1 x BC1800-29-100-S 90 мин
1 x BC1955-29-100-S 90 мин
Power-Vision 3F 40 кВА / 32 кВт 1 x BC1200-29-40-S 5 мин
1 x BC1200-29-55-S 12 мин
1 x BC1800-29-70-S 17 мин
1 x BC1955-29-70-S 17 мин
1 x BC1800-29-100-S 29 мин
1 x BC1955-29-100-S 29 мин
2 x BC1800-29-70-S 51 мин
2 x BC1955-29-70-S 51 мин
2 x BC1800-29-100-S 90 мин
2 x BC1955-29-100-S 90 мин
Power-Vision 3F 50 кВА / 40 кВт 1 x BC1200-29-40-S 3 мин
1 x BC1200-29-55-S 8 мин
1 x BC1800-29-70-S 11 мин
1 x BC1955-29-70-S 11 мин
1 x BC1800-29-100-S 22 мин
1 x BC1955-29-100-S 22 мин
2 x BC1800-29-70-S 37 мин
2 x BC1955-29-70-S 37 мин
2 x BC1800-29-100-S 56 мин
2 x BC1955-29-100-S 56 мин
