Симметрирующий трансформатор ТСТ — это устройство, которое уменьшает (устраняет) несимметрию напряжений (перекос фаз) в трёхфазных электрических сетях низкого напряжения (0,4 кВ), а также выравнивает токи нагрузки по фазам. Кроме того, ТСТ снижает несинусоидальность напряжения, увеличивает ток короткого замыкания, повышает пропускную способность линии и уменьшает в ней потери. ТСТ обеспечивает работу при наличии как трехфазной нагрузки с значительной несимметрией токов, так и при питании подключённых к разным фазам сети однофазных нагрузок разной мощности.

Принцип действия ТСТ состоит в выравнивании фазных напряжений путём перераспределения мощности между фазами. При подключении нагрузки к одной из фаз происходит перераспределение мощности этой нагрузки: половина мощности отбирается от той фазы, к которой подключена нагрузка, а от двух других фаз отбирается по одной четвертой части мощности нагрузки. Это создает более равномерное распределение мощности между фазами, что уменьшает разницу между величинами фазных напряжений. Поскольку на практике нагрузки подключены ко всем трём фазам, эффект симметрирования возрастает.

Если сравнивать ТСТ с трёхфазными стабилизаторами напряжения, то ТСТ обладает рядом достоинств. Главным достоинством является более высокая надёжность, поскольку ТСТ не содержит, в отличие от стабилизатора, подвижных элементов, электронных компонентов. ТСТ при прочих равных условиях обладают меньшими массогабаритными показателями, меньшей стоимостью. Вместе с тем, ТСТ не поможет в тех случаях, когда фазные напряжения сети постоянно завышены или занижены — в этом случае придётся воспользоваться стабилизатором напряжения.

ТСТ подключаются к питающей сети с помощью четырех проводов: трёх фазных и одного нейтрального.

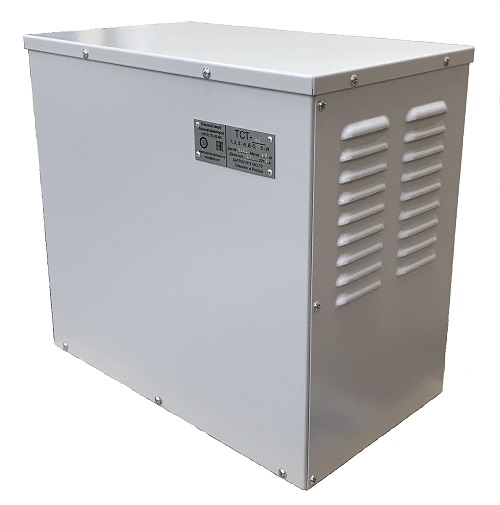

Изделия производятся в двух исполнениях: без корпуса (IP00) и в корпусе со степенью защиты от внешних воздействий IP22.

В приведенной ниже таблице приведены основные электрические и конструктивные параметры ТСТ для исполнения IP00.

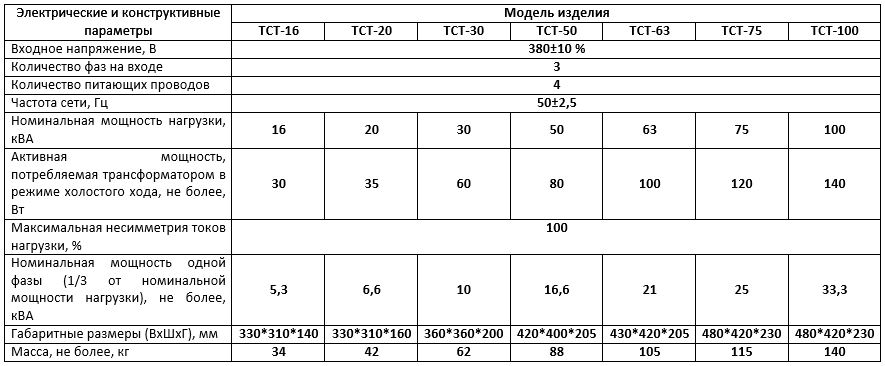

Основные электрические и конструктивные параметры трансформаторов ТСТ
