Главная Трансформаторы Трансформаторы симметрирующие трёхфазно-однофазные

Иногда возникает необходимость подключить мощную однофазную нагрузку к трехфазной сети. Самый простой путь — подключить нагрузку к любой из трех фаз (то есть между фазным проводом и нейтралью) — подходит далеко не всегда. Во-первых, это может привести к так называемому перекосу фаз, т.е. к возникновению существенной разницы между напряжениями разных фаз. Перекос фаз нарушает нормальную работу трехфазных приборов (например, электродвигателей), а также приводит к понижению или повышению напряжения питания однофазных потребителей. Во-вторых, во многих случаях разрешенная мощность сети ограничивается автоматическими выключателями («автоматами»), которые могут срабатывать при питании мощной однофазной от одной из фаз, даже если мощность однофазного потребителя не превышает разрешенную мощность трехфазной сети в целом.

Для решения указанных проблем можно использовать устройство, преобразующее трехфазное напряжение сети в однофазное. Помимо равномерного распределения нагрузки по фазам сети, устройство дополнительно может обеспечивать также гальваническую развязку нагрузки от питающей трехфазной сети, регулировать в некоторых пределах выходное напряжение.

На Тульском заводе трансформаторов разработаны, запатентованы и производятся трансформаторы, преобразующие трёхфазную сеть в однофазную. Сокращенно такие трансформаторы называются ТСТО — трансформатор симметрирующий трёхфазно-однофазный. Трансформаторы производятся двух видов. В ТСТО с гальванической развязкой (ГР) выходные зажимы не имеют гальванической связи с питающей сетью; в ТСТО без гальванической развязки (обозначаются буквами НГР) выходные зажимы имеют гальваническую связь с питающей сетью. Цифры в наименовании указывают мощность в кВА. Так, например, обозначение ТСТО-20-НГР расшифровывается так: трансформатор симметрирующий трёхфазно-однофазный, не имеющий гальванической развязки с питающей сетью, мощностью 20 кВА.

ТСТО обеих разновидностей (как ГР, так и НГР) подключаются к питающей сети с помощью трех проводов, нейтральный провод не используется. Токи потребления по фазам распределяются в соотношении 1:2:1, или 25-50-25 %, при этом ток через нейтральный провод отсутствует.

При необходимости использования нейтрального провода он может быть соединен с одним из зажимов нагрузки, о чем указано в паспорте изделия.

При принятии решения о том, применять ли ТСТО с гальванической развязкой или без гальванической развязки, необходимо учитывать следующее.

Трансформатор без гальванической развязки (ТСТО-ХХ-НГР) можно применять в том случае, если имеется возможность разделить нейтральный провод сети и нейтральный провод потребителей (нагрузки) - последний будет подключаться к ТСТО. Если же нейтрали сети и нагрузки не разделять, то распределение тока по фазам может отличаться от заявленного, т.е. симметрирование может быть нарушено. При применении ТСТО с гальванической развязкой (ТСТО-ХХ-ГР) нейтрали сети и потребителей можно разделять, можно не разделять - распределение токов по фазам в любом случае будет соответствовать указанному в паспорте (1:2:1). Кроме того, ТСТО с ГР позволяет создать систему электропитания, не имеющую гальванической связи с землёй.

Таким образом, ТСТО с гальванической развязкой обладают большей универсальностью, но они являются и более дорогими – цена примерно в полтора раза больше.

Следует также учитывать, что потребляемая от сети полная мощность в 1,33 раза больше мощности, потребляемой нагрузкой от ТСТО.

В приведенных ниже таблицах приведены основные электрические и конструктивные параметры ТСТО.

ОСНОВНЫЕ
электрические и конструктивные параметры ТСТО-ГР

Электрические и конструктивные параметры   Модель изделия
ТСТО-7-ГР ТСТО-10-ГР ТСТО-16-ГР ТСТО-20-ГР ТСТО-30-ГР
Входное напряжение, В 380±10 % 380±10 % 380±10 % 380±10 % 380±10 %
Количество фаз на входе 3 3 3 3 3
Количество питающих проводов 3 3 3 3 3
Частота сети, Гц 50±2,5 50±2,5 50±2,5 50±2,5 50±2,5
Номинальная мощность нагрузки, кВА 7,0 10,0 16,0 20,0 30,0
Токи по фазам при полной нагрузке, А 11, 22, 11 16, 32 ,16 24, 48, 24 31, 62, 31 45, 90, 45
Активная мощность,
 потребляемая трансформатором
в режиме холостого хода, не более, Вт
70 80 110 140 190
Выходное напряжение, В 220±10 % 220±10 % 220±10 % 220±10 % 220±10 %
Ток нагрузки  номинальный, А 32 45 73 91 136
КПД, не менее, % 96,2 97,5 97,5 98 98

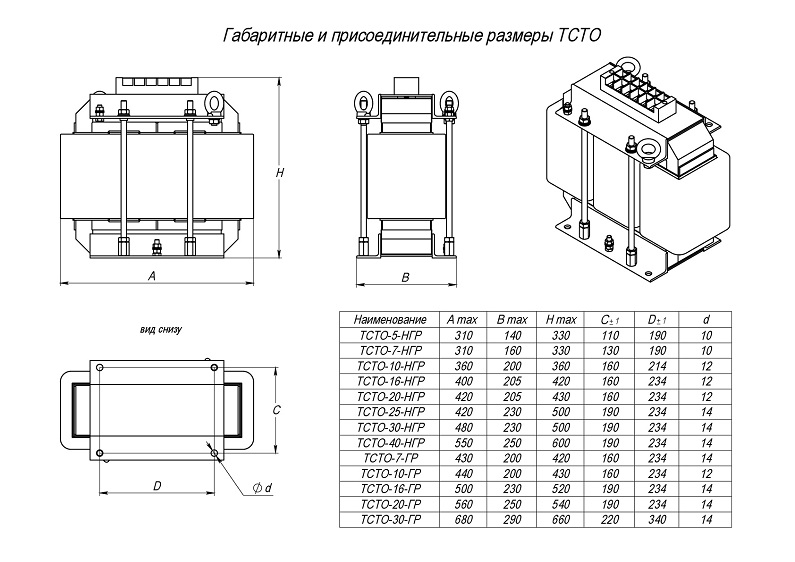

Габаритные размеры (ВхШхГ), мм 420*430*200 430*440*200 510*490*230 530*520*230 660*680*290
Масса, не более, кг 90 111 160 190 310

ОСНОВНЫЕ
электрические и конструктивные параметры ТСТО-НГР

Электрические и конструктивные параметры   Модель изделия
ТСТО-5-НГР ТСТО-7-НГР ТСТО-10-НГР ТСТО-16-НГР ТСТО-20-НГР ТСТО-25-НГР ТСТО-30-НГР ТСТО-40-НГР
Входное напряжение, В 380±10 % 380±10 % 380±10 % 380±10 % 380±10 % 380±10 % 380±10 % 380±10 %
Количество фаз на входе 3 3 3 3 3 3 3 3
Количество питающих проводов 3 3 3 3 3 3 3 3
Частота сети, Гц 50±2,5 50±2,5 50±2,5 50±2,5 50±2,5 50±2,5 50±2,5 50±2,5
Номинальная мощность нагрузки, кВА 5,0 7,0 10,0 16,0 20,0 25,0 30,0 40,0
Токи по фазам при полной нагрузке, А 8, 16, 8 10, 20, 10 16, 32 ,16 24, 48, 24 31, 62, 31 38, 76, 38 45, 90, 45 61, 122, 61
Активная мощность,
 потребляемая трансформатором
в режиме холостого хода, не более, Вт
40 50 60 80 100 100 140 180
Выходное напряжение, В 220±10 % 220±10 % 220±10 % 220±10 % 220±10 % 220±10 % 220±10 % 220±10 %
Ток нагрузки  номинальный, А 23 32 45 73 91 114 136 182
КПД, не менее, % 97,2 97,5 98 98,5 98,2 98,5 98,8 98,8
Габаритные размеры (ВхШхГ), мм 330*310*140 330*310*160 360*360*200 420*400*205 430*420*205 480*420*230 480*420*230 600*500*240
Масса, не более, кг 34 42 62 88 105 115 140 190

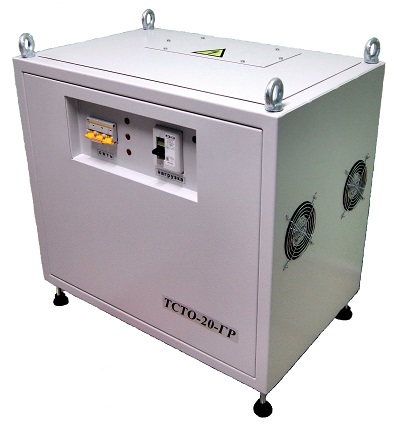

Мы производим модель ТСТО в корпусе (ТСТО-20-ГРК), имеющую ряд дополнительных опций: регулирование выходного напряжения в небольших пределах, отключение нагрузки при снижении фазных напряжений или пропадании напряжения одной из фаз и пр.

Подробная информация об этом устройстве приведена в таблице ниже.

Параметры

Значения параметров

Электрические параметры

Входное напряжение, В

380±10%

Количество фаз на входе

3

Количество питающих   проводов

3

Частота  сети, Гц

50±2,5

Мощность нагрузки, кВА

20

Токи по фазам при полной нагрузке, А

32; 64; 32

Активная мощность, потребляемая изделием,  в режиме холостого хода, не более,  Вт

180

Выходное напряжение,  В

220±10%

Пределы регулирования выходного напряжения

+2 %

Ток нагрузки при номинальной мощности и номинальном напряжении, А

91

Величина выходного напряжения, при котором происходит отключение цепи  нагрузки, В

180 В±2%

Величина выходного напряжения, при котором происходит  включение цепи  нагрузки, В

190 В±2%

Температура включения вентиляторов охлаждения, °С

80

КПД, не менее, %

97,5

Конструктивные характеристики

Габаритные размеры (ВхШхГ), не более, мм

660*720*460

Масса,  не более, кг

225

Условия эксплуатации

Климатическое исполнение

УХЛ 4.2 (ГОСТ 15150)

(эксплуатация в закрытых помещениях с температурой окружающей среды от +10 до +35ºС)

Механические воздействия

группа М13 (ГОСТ 17516.1)

Степень защиты

IP 30 (ГОСТ 14254)


Подробную информацию об изделии можно получить из паспортов,  размещенных здесь. В качестве примера приведены паспорта на изделия ТСТО-10-ГР и ТСТО-10-НГР. Паспорта на изделия другой мощности отличаются только значениями электрических и конструктивных параметров.
