Главная Трансформаторы Трансформаторы однофазные силовые сухие типа ОС

Трансформаторы типа ОС предназначены для включения в однофазную сеть и питания станков, электроинструмента, выпрямительных устройств, осветительных приборов и электро-оборудования общего и специального назначения, а также для преобразования системы питаю-щего напряжения.

Трансформатор состоит из магнитопровода, выполненного из электротехнической стали марки 3408 или аналогичной, трех катушек с обмотками, крепежных элементов и клеммных колодок. Магнитопровод выполнен по технологии UNICORE, обеспечивающей высокие магнит-ные свойства и малый уровень активных потерь. Обмотки выполнены медным проводом круглого или прямоугольного сечения в эмалевой или стекловолокнистой изоляции.

Трансформатор пропитан влагостойким электроизоляционным лаком.

Структура условного обозначения трансформатора:

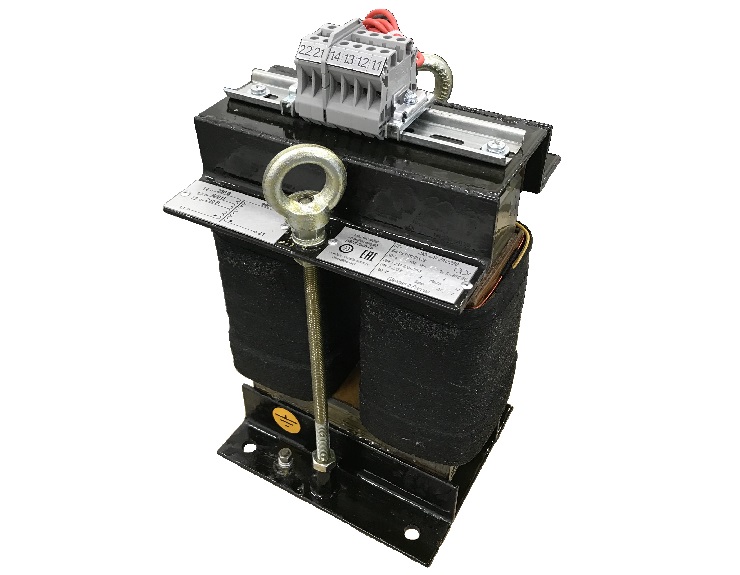

Штиль ОС-25  395-380-365/220

  • где: ОС – тип изделия: О - однофазный,  С -  сухой
  • 395-380-365  – напряжение первичной обмотки с учетом отводов,  В;
  • 220 –  напряжение вторичной обмотки, В;
  • 25,0 – номинальная мощность, кВА;

Основные электрические и конструктивные параметры трансформаторов типа ОС

Электрические и конструктивные параметры   Модель изделия
ОС-6,3 ОС-8 ОС-10 ОС-12 ОС-16 ОС-20 ОС-25 ОС-32 ОС-40 ОС-50 ОС-63
Входное напряжение, В 380 (220)*
Количество фаз на входе 1
Частота сети, Гц 50±2,5
Номинальная мощность нагрузки, кВА 6,3 8 10 12 16 20 25 32 40 50 63
Активная мощность,
потребляемая трансформатором
в режиме холостого хода, не более, Вт
50 62 65 81 95 105 136 150 190 245 277
Выходное напряжение, В 100...500*
Напряжение короткого замыкания, не более, % 2,65 2,6 2,3 2,3 2 1,85 1,9 1,6 1,45 1,3 1,2
Класс нагревостойкости по ГОСТ 8865
(превышение температуры, ° С)
B (80)
КПД, не менее, % 96,8 96,9 97,4 97,3 97,7 97,8 97,8 98,1 98,3 98,4 98,6
Масса, не более, кг 47 60 70 86 107 133 162 192 233 289 340
Требования по безопасности по ГОСТ 19294,
в том числе, изоляция обмоток обеспечивает
защиту от пробоя переменным током
частотой 50 Гц, напряжением, не менее, В:
Между обмотками и
токопроводящими частями изделия
3500
Между первичной и вторичными обмотками
в нормальных условиях
3500
Условия эксплуатации
Климатическое исполнение УХЛ 4.2 (ГОСТ 15150) (эксплуатация в закрытых помещениях с температурой окружающей среды
от +10 до +35ºС)
Механические воздействия группа М13 (ГОСТ 17516.1)
Степень защиты IP00 (ГОСТ 14254)
