Главная Трансформаторы Тороидальные трансформаторы ОСМ Штиль

Тороидальные трансформаторы ОСМ Штиль

Тороидальные трансформаторы ОСМ, выпускаемые под торговой маркой Штиль, обеспечивают преобразование переменного тока одного напряжения в другое(ие). Предназначены для использования (комплектации при производстве и разработке) в составе различной аппаратуры, приборов, другого электрооборудования (ИБП, линейные источники питания, фильтры и т.п.) или отдельного специального использования. Изделие представляет собой силовой однофазный понижающий/повышающий трансформатор , выполненный на тороидальном сердечнике с двумя или более обмотками. Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким лаком и комплектуются крепёжными элементами (по требованию).

Условное обозначение трансформаторов Штиль:

Пример:
Штиль ОСМ Т 220/24-0,25-50
где:
Т (или АТ ) - тип изделия: трансформатор ( автотрансформатор );
220 - напряжение ПЕРВИЧНОЙ обмотки, В; 24 - напряжение вторичной обмотки, В;
0,25 - суммарная (общая) номинальная мощность, кВА; 50 - частота питающей сети, Гц

Модели тороидальных трансформаторов ОСМ:

Трансформаторы мощностью 10...160 ВА

Трансформаторы мощностью 10...160 ВА Параметры Мощность, ВА
10 16 25 40 63 100 160
Напряжение первичной обмотки
220 (380) В
Напряжение вторичных обмоток
12...110 В (для 10 ВА), 12...260 В
Напряжение КЗ, не более
14 % 14 % 12 % 10 % 9 %
Температура перегрева, не более
35 С 40 C 50 C
Габаритные размеры
(диаметр внешний и высота) не более, мм
65x35 65х35 65х40 90х35 90х45 95х50 120х60
Масса, не более
0,35 0,4 0,45 0,7 0,9 1,2 2,1

Примечание. Пропитка трансформаторов на мощности 10...100 ВА осуществляется по отдельному требованию.
Трансформаторы большей мощности изготавливаются с пропиткой.

Трансформаторы мощностью 0,25...0,63 кВА

Трансформаторы мощностью 0,25...0,63 кВА
Параметры Мощность, кВА
0,25 0,4 0,63
Напряжение первичной обмотки
220 (380) В
Напряжение вторичных обмоток
24...260 В
Напряжение КЗ, не более
7 % 6,5 % 5,5 %
Температура перегрева, не более
50 С
Габаритные размеры
(диаметр внешний и высота) не более, мм
120х70 140х90 140х100
Масса, не более
3,1 3,9 5,8

Трансформаторы мощностью 1,0...2,5 кВА

Трансформаторы мощностью 1,0...2,5 кВА
Параметры Мощность, кВА
1,0 1,6 2,0 2,5
Напряжение первичной обмотки
220 (380) В
Напряжение вторичных обмоток
42...260 В
Напряжение КЗ, не более
4,2 % 3,5 % 2,8 % 2,7 %
Температура перегрева, не более
50 С
Габаритные размеры
(диаметр внешний и высота) не более, мм
160х105 210х100 240х90 245х115
Масса, не более
8,8 кг 14 кг 14,5 кг 17,5 кг

Трансформаторы мощностью 4,0 и 5,0 кВА

Трансформаторы мощностью 4,0 и 5,0 кВА
Параметры Мощность, кВА
4,0 5,0 7,0
Напряжение первичной обмотки
220 (380) В
Напряжение вторичных обмоток
42...260 В 56...260 В 80...260 В
Напряжение КЗ, не более
2 % 1,8 % 1,5 %
Температура перегрева, не более
50 С
Габаритные размеры
(диаметр внешний и высота) не более, мм
260х150 265х160 275х160
Масса, не более
28 34 42

Трансформаторы мощностью 8...25 кВА

Трансформаторные модули представляют собой сборку из 2, 3 или 4 трансформаторов, соединенных последовательно (параллельно), работающих на общую нагрузку и установленных на едином металлическом каркасе. Конструкция таких трансформаторных модулей показана в разделе каталога «Способы крепления трансформаторов» (варианты 13 и 14), а основные параметры приведены в таблице ниже.

Трансформаторные модули могут выпускаться в трехфазном исполнении.

Трансформаторы мощностью 8...25 кВА Параметры Мощность, ВА
8,0 10,0 16,0 20,0 25,0
Напряжение первичной обмотки
220 (380) В
Напряжение вторичных обмоток
50...380 В 50...380 В 50...380 В 80...380 В 80...380 В
Напряжение КЗ, не более
2 % 2 % 1,8 % 1,8 % 1,8 %
Габаритные размеры
соответствуют варианту способа крепления
№13 №13 №14 №14 №14
Масса, не более
65 76 120 145 160

Примечания:

Напряжения обмоток по желанию заказчика могут выходить за указанные диапазоны. В этом случае применяется наценка к цене трансформатора. Внешний вид трансформаторов можно посмотреть в разделе "Способы крепления трансформаторов" (смотри ниже)

Габаритные размеры трансформаторов указаны без учёта длины гибких (жёстких) выводов для трансформаторов с одной первичной и одной вторичной обмотками и являются ориентировочными. Если требования к габаритным размерам или длине выводов критичны, то их целесообразно предварительно согласовать (уточнить) при заказе.

В зависимости от технического задания изготавливаем трансформаторы с параметрами, отличными от представленных!



Информация для составления ТЗ при заказе трансформаторов:

Магнитопровод трансформаторов изготавливается из холоднокатаной анизотропной электротехнической стали толщиной 0,35 – 0,5 мм.

Обмотки трансформаторов выполняются медным эмалированным проводом с теплостойкой (130 o С) изоляцией: провод марки ПЭТВ-2 (диаметр до 3,55 мм), шина ПЭТВП (сечение до 22 мм 2 ).

Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким электроизоляционным лакомМЛ-92.
По отдельному заказу возможна заливка трансформаторов эпоксидными компаундами.

Трансформаторы соответствуют требованиям по безопасности ГОСТу 19294, в том числе защита от пробоя переменным током частотой 50 Гц:

- между обмотками и токопроводящими частями изделия 1750 В;
- между первичной и вторичными обмотками трансформатора 1750 В.

Условия эксплуатации:

Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150), в т.ч. температура окружающей среды от +1 до +400 С
Механические воздействия: группа М13 (ГОСТ 17516.1)

Трансформаторы могут быть изготовлены с расчётом на более ЖЁСТКИЕ условия эксплуатации!

Крепёжные элементы:

Трансформаторы комплектуются ( по отдельному требованию ) для последующего монтажа КРЕПЁЖНЫМИ ЭЛЕМЕНТАМИ.

Мощность
тр-ра, кВА
Крепёжные элементы (состав)
0,01...0,04
Чашка d=45 мм
0,063...0,16
Болт М6*45(55), гайка М6, чашка d=85 мм, основание, изолирующие прокладка (2 шт.)
Дополнительно: клемная колодка (2 шт.), винт М3 (4 шт.)
0,25...0,4
Втулка резьбовая L=65(80) мм, болт М6*25 (2 шт.), основание, чашка d=85 мм, изолирующая
прокладка (2 шт.) Дополнительно: клемная колодка (2 шт.), винт М3 (4 шт.)
0,63 и 1,0
Болт М12*160, гайка М12, чашка d=125 мм, основание, изолирующие прокладка (2 шт.)
Дополнительно: клемная колодка (2 шт.), винт М3 (4 шт.)
1,6
Болт М12*100, гайка М12, чашка d=125 мм, основание, изолирующие прокладка (2 шт.)
2,5, 4,0 и 5,0
Используется заливка окна компаундом с креплением центральным болтом или с помощью квадратного основанияс 4-мя отверстиями.

Способы крепления трансформаторов (дросселей)

№ варианта Наименование Иллюстрации

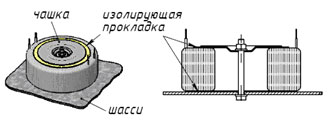

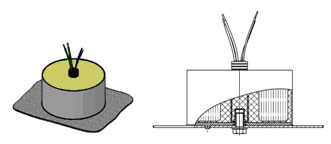

1

Трансформатор с креплением к шасси чашкой

Элементы крепления:
стальная чашка с центральным отверстием, изолирующие прокладки (по требованию заказчика)


Применяется для мощностей 0,01…0,04 кВА

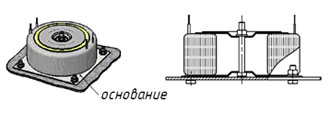

2

Трансформатор на квадратном основании с чашкой

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная чашка, центральное болтовое соединение, изолирующие прокладки


Применяется для мощностей 0,063…1,0 кВА

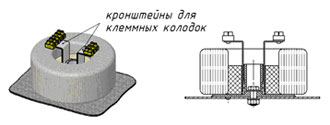

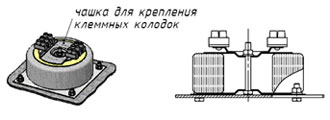

3

Трансформатор на квадратном основании с чашкой для крепления клеммных колодок

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная чашка с площадками под клеммные колодки, центральное болтовое соединение, изолирующие прокладки


Применяется для мощностей 0,063…1,0 кВА

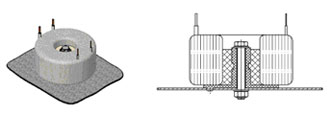

4-а

Трансформатор на круглом пластмассовом основании с центральным отверстием и заливкой окна

Элементы крепления:
круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 1,6…7,0 кВА

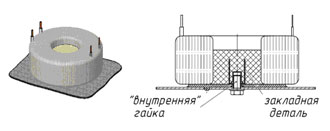

4-б

Трансформатор на круглом пластмассовом основании с «внутренней» гайкой и заливкой окна

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, «внутренняя» гайка для крепления снизу, заливка окна компаундом


Применяется для мощностей 0,16…7,0 кВА
4-в

Трансформатор на круглом пластмассовом основании с центральным отверстием под длинный болт и заливкой окна

Элементы крепления:
круглое пластмассовое основание с центральным отверстием под длинный болт и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 0,16…1,0 кВА

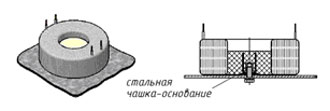

5

Трансформатор на круглой стальной чашке-основании с «внутренней» гайкой и заливкой окна

Элементы крепления:
круглое стальная чашка, «внутренняя» гайка для крепления снизу, заливка окна компаундом


Применяется для мощностей 0,04…0,1 кВА

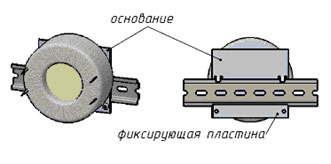

6

Трансформатор на квадратном основании с заливкой окна и креплением на DIN-рейку

Элементы крепления:
стальное квадратное основание с элементами крепления на DIN-рейку, заливка окна компаундом


Применяется для мощностей 0,01…0,16 кВА

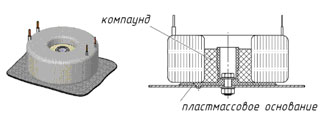

7-а

Трансформатор залитый с «внутренней» гайкой

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом


Применяется для мощностей 0,04…1,0 кВА
7-б

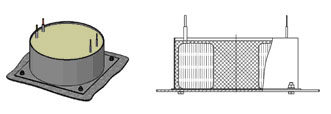

Трансформатор залитый на квадратном основании

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная оболочка, заливка компаундом


Применяется для мощностей 1,6…7,0 кВА

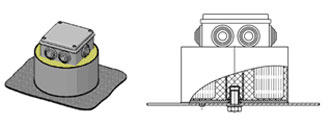

8

Трансформатор залитый с «внутренней» гайкой и ответвительной коробкой IP55

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом


Применяется для мощностей 0,4…0,63 кВА
9

Трансформатор залитый с «внутренней» гайкой и выводами пучком по центру

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом


Применяется для мощностей 0,01…0,63 кВА

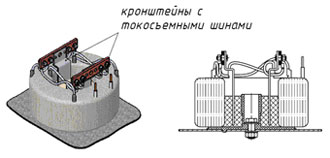

11-а

Сильноточный трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и токосъемными шинами для вторичной обмотки

Элементы крепления:
пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А

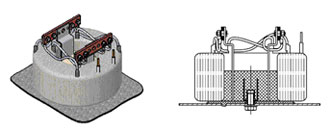

11-б

Сильноточный трансформатор на круглом пластмассовом основании с «внутренней» гайкой, заливкой окна и токосъемными шинами для вторичной обмотки

Элементы крепления:
пластмассовое основание с «внутренней» гайкой и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А
12

Трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и кронштейнами для крепления клеммных колодок

Элементы крепления:
пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 1,6…7,0 кВА

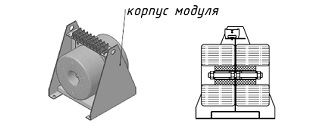

13

Трансформаторный модуль ТМ-2 на стальной раме

Элементы крепления:
стальная рама с крепежом для трансформаторов, каждый трансформатор имеет стальное квадратное основание с заливкой окна компаундом


Применяется для мощностей 8, 10 кВА

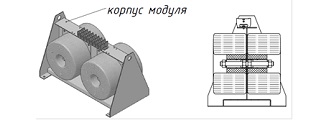

14

Трансформаторный модуль ТМ-4 на стальной раме

Элементы крепления:
стальная рама с крепежом для трансформаторов, каждый трансформатор имеет стальное квадратное основание с заливкой окна компаундом


Применяется для мощностей 16, 20, 25 кВА

Примечания:

  1. Стальные чашки и основания имеют антикоррозионное покрытие.
  2. Изолирующие кольцевые прокладки изготавливаются из электрокартона толщиной 0,5 мм.
  3. Расположение выводов на иллюстрациях показано условно.
  4. При токе обмотки более 40 А клеммные колодки заменяются на кабельные наконечники.



Габаритные и присоединительные размеры
элементов крепления трансформаторов

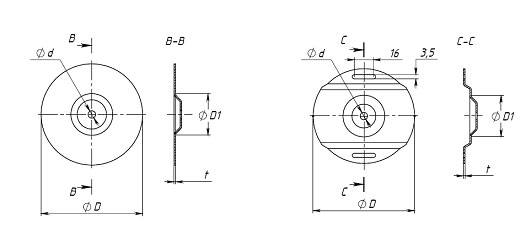

1. Стальная чашка (чашка с площадками для крепления клеммных колодок).

вариант 1, 2, 3



Мощность трансфор-маторов, кВА

D, мм

D1, мм

d, мм

t, мм

0,01…0,04

(45…50)*

26

6,2

0,8…1,0

0,063…0,1

65

26

6,2

0,8…1,5

0,16…0,63

85

38

6,5

1,0…1,5

1,0

125

78

12,5

1,5…2,0

* - не применяется для чашек с площадками

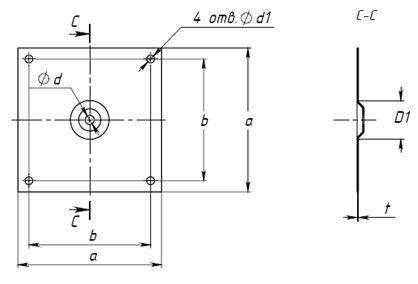

2. Стальное квадратное основание.

вариант 2, 3


Мощность трансфор-маторов, кВА

a, мм

b, мм

d, мм

d1, мм

D1, мм

t, мм

0,063…0,1

90

74

6,2

5

26

0,8…1,0

0,16…0,63

130

110

6,2

6

38

1,0…1,5

1,0

160

130

8,2

7

38

1,2…1,5

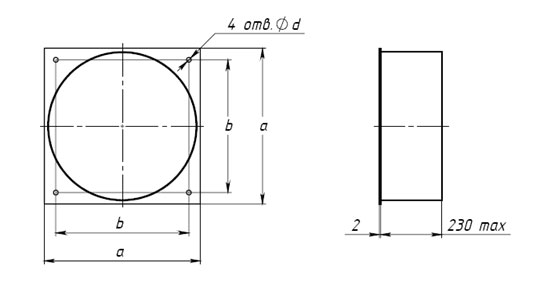

3. Стальное квадратное основание с оболочкой для залитых трансформаторов.

вариант 7-б



Мощность трансформаторов, кВА

a

b

d

1,6…2,5

230

196

7

4,0…7,0

260

225

7

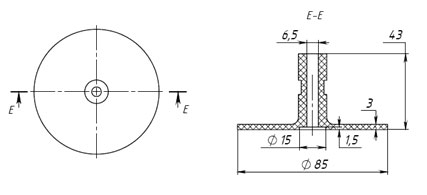

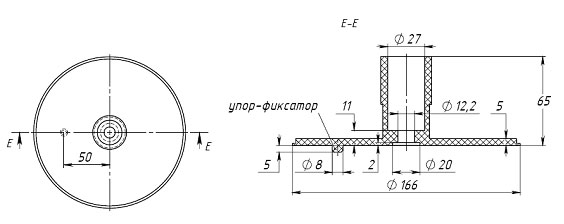

4. Круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси.

вариант 4-а,11-а, 12

вариант 4-в
-для трансформаторов 0,16…0,4 кВА (без упора для фиксации)

-для трансформаторов 0,63…1,0 кВА

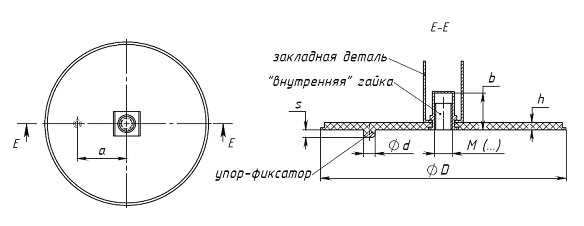

5. Круглое пластмассовое основание с упором для фиксации на шасси, «внутренней» гайкой и закладной деталью.

вариант 4-б, 11-б

Мощность трансфор-маторов, кВА

D, мм

h, мм

b, мм

d, мм

s,

a,

М

0,16…0,4

100

4

16

6

3,5

30

М6

0,63…1,0

125

5

20

8

4,5

50

М10

1,6…7,0

160

4,5

25

8

4,5

50

М12



вариант 7-а, 8, 9

Мощность трансфор-маторов, кВА

D, мм

h, мм

b, мм

d, мм

s, мм

a, мм

М

0,01…0,1

100

4

16

6

3,5

30

М6

0,16…0,25

125

5

20

8

4,5

50

М10

0,4…1,0

160

4,5

25

8

4,5

50

М12

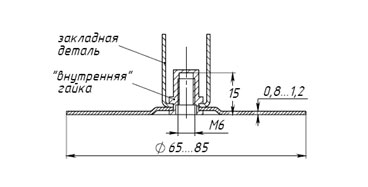

6. Круглая стальная чашка-основание с «внутренней» гайкой и закладной деталью.

вариант 5

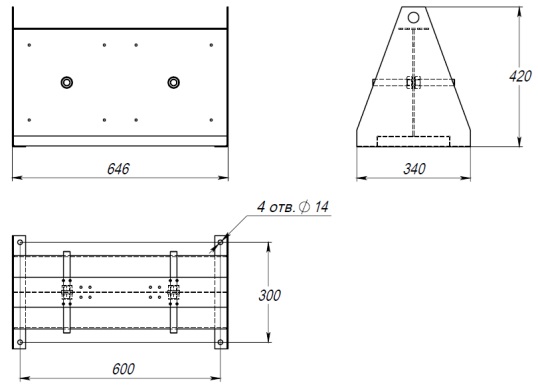

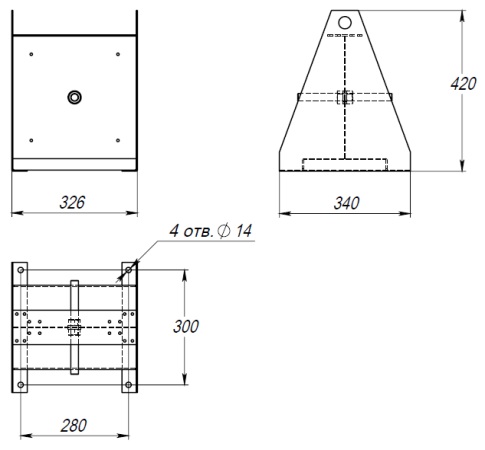

7. Стальная рама для трансформаторного модуля.

вариант 13

вариант 14



Таблица применяемых креплений.

Мощность,
кВА

Вариант крепления

1

2

3

4-а

4-б

4-в

5

6

7-а

7-б

8

9

11-а

11-б

12

13

14

0,01

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,016

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,025

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,04

-

-

-

-

-

-

-

-

-

-

-

-

0,063

-

-

-

-

-

-

-

-

-

-

-

0,1

-

-

-

-

-

-

-

-

-

-

-

0,16

-

-

-

-

-

-

-

-

-

-

0,25

-

-

-

-

-

-

-

-

-

-

-

0,4

-

-

-

-

-

-

-

-

-

-

0,63

-

-

-

-

-

-

-

-

-

-

1,0

-

-

-

-

-

-

-

-

-

-

-

-

1,6

-

-

-

-

-

-

-

-

-

-

-

2,0

-

-

-

-

-

-

-

-

-

-

-

2,5

-

-

-

-

-

-

-

-

-

-

-

4,0

-

-

-

-

-

-

-

-

-

-

-

5,0

-

-

-

-

-

-

-

-

-

-

-

6,0

-

-

-

-

-

-

-

-

-

-

-

7,0

-

-

-

-

-

-

-

-

-

-

-

8,0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

10,0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16,0

-

-

-

-

-

-

-

-

-

-

-

-

-

-
