Главная Трансформаторы Трансформаторы трёхфазные силовые сухие типа ТС

Трансформаторы типа ТС предназначены для включения в трехфазную сеть и питания станков, электроинструмента, выпрямительных устройств, осветительных приборов и электрооборудования общего и специального назначения, а также для преобразования системы питающего напряжения из «треугольника» (Д) в «звезду» (У) и наоборот — Д/У или У/Д.

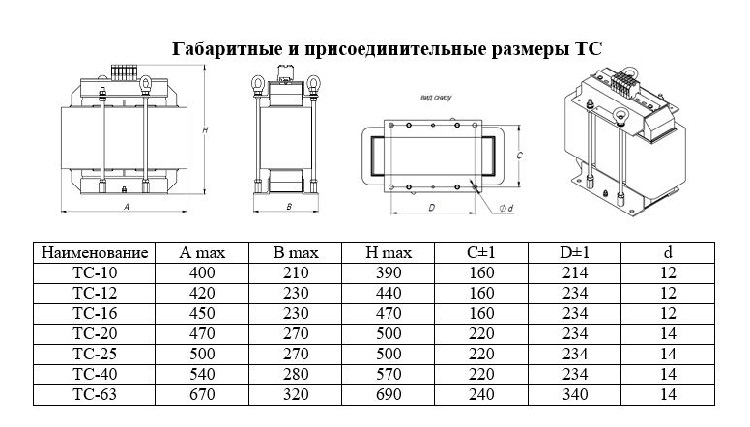

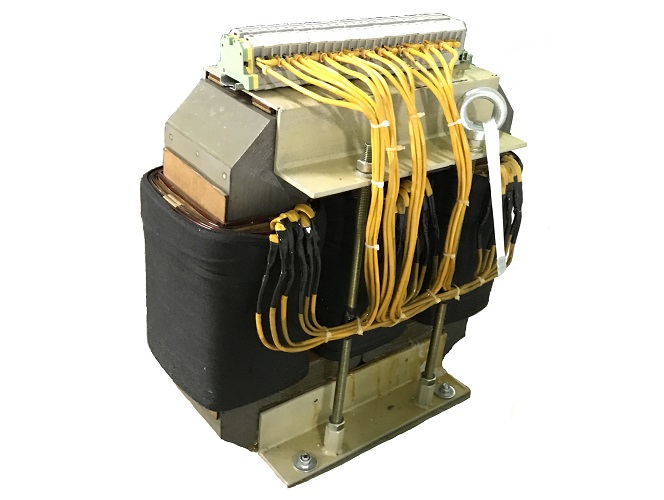

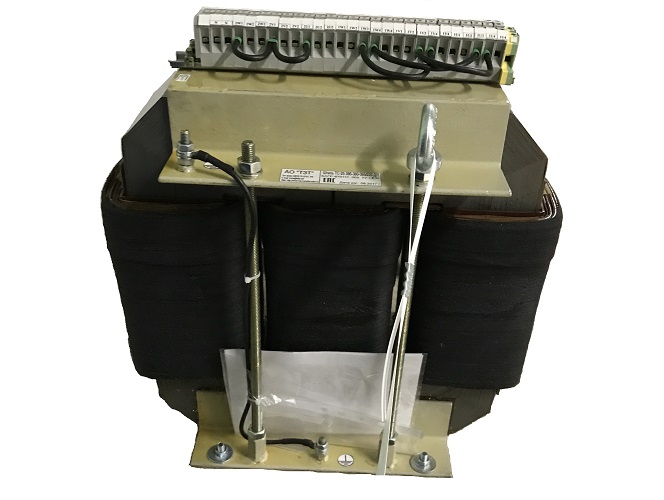

Трансформатор состоит из магнитопровода, выполненного из электротехнической стали марки 3408 или аналогичной, трех катушек с обмотками, крепежных элементов и клеммных колодок. Магнитопровод выполнен по технологии UNICORE, обеспечивающей высокие магнитные свойства и малый уровень активных потерь. Обмотки выполнены медным проводом круглого или прямоугольного сечения в эмалевой или стекловолокнистой изоляции.

Трансформатор пропитан влагостойким электроизоляционным лаком.

Структура условного обозначения трансформатора:

Штиль ТС-25 395-380-365/220  Д/Y

  • где: ТС – тип изделия: Т - трёхфазный, С - сухой;
  • 395-380-365 – напряжение первичной обмотки с учетом отводов, В;
  • 220 – напряжение вторичной обмотки, В;
  • 25,0 – номинальная мощность, кВА;
  • Д/Y – схема включения обмоток («треугольник» для первичных обмоток, «звезда» для вторичных обмоток.

Основные электрические и конструктивные параметры трансформаторов типа ТС

Электрические и конструктивные параметры   Модель изделия
ТС-10 ТС-12 ТС-16 ТС-20 ТС-25 ТС-40 ТС-63
Входное напряжение, В 380 (220)*
Количество фаз на входе 3
Частота сети, Гц 50±2,5
Номинальная мощность нагрузки, кВА 10 12 16 20 25 40 63
Активная мощность,
потребляемая трансформатором
в режиме холостого хода, не более, Вт
70 80 100 130 150 180 260
Выходное напряжение, В 100...500*
Напряжение короткого замыкания, не более, % 2,8 2,4 2,4 2,0 1,6 1,7 1,3
Класс нагревостойкости по ГОСТ 8865
(превышение температуры, ° С)
B (80)
КПД, не менее, % 96,7 97,0 97,5 97,8 98 98 98,3
Масса, не более, кг 70 86 110 142 160 220 320
Требования по безопасности по ГОСТ 19294, в том числе, изоляция обмоток обеспечивает защиту от пробоя переменным током частотой 50 Гц, напряжением, не менее, В:
Между обмотками и
токопроводящими частями изделия
3500
Между первичной и вторичными обмотками
в нормальных условиях
3500
Условия эксплуатации
Климатическое исполнение УХЛ 4.2 (ГОСТ 15150) (эксплуатация в закрытых помещениях с температурой окружающей среды
от +10 до +35ºС)
Механические воздействия группа М13 (ГОСТ 17516.1)
Степень защиты IP00 (ГОСТ 14254)

* Напряжения обмоток выполняются по заданию заказчика.
