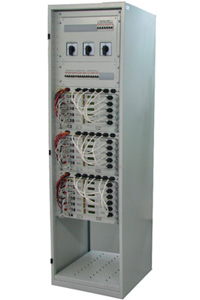

Инверторы PS48/700С-P-2 в шкафу с распределением

Инверторы «Штиль» позволяют строить на своей основе модульные инверторные системы, предназначенные для обеспечения электропитанием оборудования систем связи, энергетики, транспорта, телекоммуникаций. Система состоит из одной или нескольких обособленных групп инверторов (до 6 инверторов суммарной мощностью 9000 Вт в каждой группе), модулей электронного байпаса, контроллера «Штиль», модулей коммутации, панелей распределения по постоянному и переменному току. Логика построения инверторных систем с применением электронного байпаса позволяет выбрать один из двух основных режимов работы: «On-Line» (основное питания – от инвертора, резервное – от сети) или «Off-Line» (основное питания – от сети, резервное – от инвертора). Контроллер «Штиль» осуществляет локальный и дистанционный мониторинг, позволяет передавать информацию, полученную от системы, по имеющимся у пользователя каналам (USB, Ethernet, радиоканалу).

Отличительные особенности

- Резервирование и масштабируемость
- Децентрапизованное управление: каждый инвертор системы имеет собственный контроллер и может быть "ведущим" или "ведомым"
- Возможность построения однофазной системы с резервированием N+1
- Малые искажения потребляемого тока без использования громоздких и дорогостоящих фильтров
- Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 4:1)
- Низкий коэффициент нелинейных искажений (<2% для линейной нагрузки)
- Высокий КПД (до 87%)
- Встроенное распределение по постоянному и переменному току с предохранителями и автоматическими выключателями
- Cигнальный интерфейс (контакты синхронизации, выдачи ошибок и аварий)
- Возможность осуществлять мониторинг и управление от внешнего контроллера
- Дополнительный ручной байпас для обслуживания
- Повышенная механическая прочность
- Высокая надежность и долговечность, 100% выходной контроль

Входные параметры
Номинальное входное напряжение: 48 В
Диапазон входных напряжений: 40,5-57,8 В
Максимальное входное напряжение: 59,3 В
Минимальное входное напряжение: 40,5 В
Максимальный входной ток: 792 А
Выходные параметры
Номинальное выходное напряжение: 220 B
Номинальная выходная частота: 50 Гц ±0,2%
Стабилизация выходного напряжения: -3%/+1%
Максимальная выходная мощность: 27000 Вт
КПД: до 87% при 75% нагрузке
Коэффициент мощности: 0,33-1
Крест-фактор (Ka): <=4:1
Пульсации: 2% pk-pk (20 Гц/20 Мгц)
КНИ: <2% (для линейной нагрузки)
Сервисные функции и защита
Байпас: +
Ручной (сервисный) байпас: +
Защита от неправильной полярности: плавкий предохранитель 70 А в каждом инверторе
Защита от перегрузки и КЗ: программируемое ограничение выходного тока: 12,5-100%, аппаратное ограничение выходного тока: 125%, пиковое 375%
Защита от перенапряжения: отключение при 115% от номинального напряжения с задержкой 200 мс и при 370 В ±2% (пиковое)
Защита от пониженного напряжения: отключение при 85% от выходного напряжения с задержкой 1 с
Защита от пониженного входного напряжения: <40,5 В
Защита от повышенного входного напряжения: >59,8 В
Защита от перегрева: визуальное и звуковое оповещение за 5°С до выключения при температуре окр. среды более 67°С и при внутр. темпер. инвертора более 100°С
Режимы восстановления при срабатывании защиты: индивидуальная установка на блокировку или перезапуск
Соответствие стандартам
Эмиссия: EN 6100-6-4, EN 55022: класс А, FCC Part 15
Безопасность: IEC60950, EN60950, UL60950, CSA Standard C22.2 No.60950-00
Устойчивость к физическим воздействиям: ETS 300 132, ETS 300 019, NEBS, GR-63-CORE, NEBS, GR-1089, EN61000-4-2; 4-3; 4-4; 4-5; 4-6; 4-8; 6-1; 6-4
Надежность
Гарантийный срок: 24 месяца

Функции контроллера

Функции и параметры:
- установка выходного напряжения 220/230 В

Подключение

- Шины “+”, “-” для подключения источника постоянного тока
- Автоматические выключатели для подключения нагрузки и цепи байпас (количество может оговариваться при заказе),
- Сигнальный разъем (female high density sub-D 15 pins)

Климатическое исполнение

Климатическое исполнение в соответствии с ГОСТ 15150, исполнение УХЛ 4.1:

Механическая прочность

Устойчивость к механическим воздействиям в соответствии с ГОСТ 17516.1 группа М1
