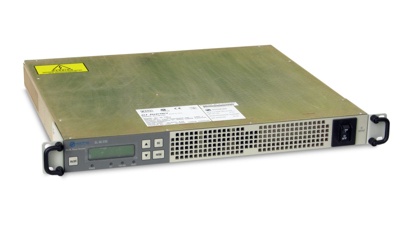

Инвертор Power-One PS 48/1500SL-220-STS

Инверторы Power-One мощностью 1500 Вт являются идеальным решением для использования в отрасли связи, информационных технологиях, промышленной автоматике, энергетике и транспорте. Изделие представляет собой передовое высокотехнологичное решение, обладающее высокой надёжностью, уникальными техническими и массогабаритными характеристиками.
Изделия имеют Декларацию о соответствии требованиям к оборудованию электропитания предприятий связи. Заложенные инновационные технологии и решения позволяют получить мощность 1500 Вт в компактном корпусе 1U с высоким КПД (не менее 93%) и низким уровенем пульсаций потребляемого постоянного тока без использования громоздких фильтров. Встроенный цифровой сигнальный процессор (DSP) и оригинальные алгоритмы работы позволяют получить высокие электрические параметры, обеспечить простоту программирования основных режимов посредством клавиатуры и ЖКИ, размещённых на передней панели.
Инверторы могут работать параллельно (N+1), имеют интерфейс RS485 и возможность удалённого управления. На основе данных инверторов возможно построение однофазных и трехфазных инверторных систем с возможностью “горячей замены”.

Отличительные особенности

- Высокая удельная мощность и компактный дизайн инвертора: 1500 Вт в компактном корпусе 1U для 19” стойки
- Высокий КПД: не менее 93%
- Синусоидальное выходное напряжение
- Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока, не прибегая к использованию громоздких и дорогостоящих фильтров
- Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 4:1)
- Низкий коэффициент нелинейных искажений (<2% для линейной нагрузки)
- Легко программируемые основные параметры и режимы
- Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума

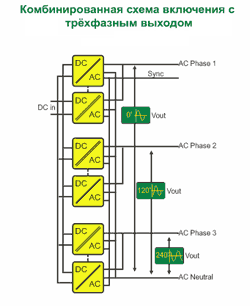

- Возможность параллельной работы и построения трехфазной системы питания
- Внутренний быстродействующий статический байпас (STS) с контролем напряжения, частоты и фазы
- Возможность “горячей замены” (опция)
- Интерфейс RS485 и порт с дополнительными контактами синхронизации, выдачи ошибок и аварий, дистанционного управления
- Повышенная механическая прочность
- Высокая надежность

Входные параметры
Номинальное входное напряжение: 48 В
Диапазон входных напряжений: 40-72 В
Максимальное входное напряжение: 74 В
Минимальное входное напряжение: 36 В
Максимальный входной ток: 48 А (при 36 В)
Пусковой ток: <10 А
Выходные параметры
Номинальное выходное напряжение: 222 В (200-240 В программируется)
Номинальная выходная частота: 50 Гц ±2%
Стабилизация выходного напряжения: -3/+1% (резистивная нагрузка)
Максимальная выходная мощность: 1800 ВА/1500 Вт
Максимальная выходная мощность в течение 200 мс: 2300 ВА
КПД: более 93%
Коэффициент мощности: 0,33-1
Крест-фактор (Ka): <=4:1
Пульсации: 2% pk-pk (20 Гц/20 Мгц)
КНИ: <2%
Сервисные функции и защита
Байпас: есть
Защита от неправильной полярности: 70 А (внутр. плавкий предохранитель)
Защита от перегрузки и КЗ: программируемое ограничение выходного тока: 1-8 А, аппаратное ограничение выходного тока: 10 А, пиковое 30 А
Защита от перенапряжения -2 уровня: два уровня защиты: отключение при 115% от Uвых в течение 200 мс, отключение при 168% от Uвых в течение 2 мс
Защита от пониженного напряжения: отключение при 85% ±2% от Uвых
Защита от пониженного входного напряжения: <36 В
Защита от повышенного входного напряжения: >72 В
Защита от перегрева: визуальное и звуковое оповещение за 5°С до выключения при температуре окр. среды более 65°С и при внутр. темпер. инвертора более 100°С
Режимы восстановления при срабатывании защиты: индивидуальная установка на блокировку или перезапуск
Массо-габаритные характеристики
Размеры (ШхВхГ): 482,6х43,5х379,5 мм
Масса: не более 5,6 кг
Соответствие стандартам
Эмиссия: EN 6100-6-4, EN 55022: класс А, FCC Part 15
Безопасность: IEC60950, EN60950, UL60950, CSA Standard C22.2 No.60950-00
Устойчивость к физическим воздействиям: ETS 300 132, ETS 300 019, NEBS, GR–63–CORE, NEBS, GR–1089, EN61000–4–2; 4–3; 4–4; 4–5; 4–6; 4–8; 6–1; 6–4
Сертификаты РФ: Декларация о соответствии требованиям к оборудованию электропитания предприятий связи: № Д-Э-0127 от 11.03.2005 и № Д-Э-0131 от 11.03.2005 Сертификат соответствия Госстандарта РФ №РОСС IT.АЕ63.В03522 от 20.01.2006
Сертификаты международные: NEBS; KEMA; CSA; cCSAus; CE; CB
Надежность
Наработка на отказ: >250000 часов при +40 °C.
Гарантийный срок: 24 месяца

Функции контроллера

- адрес устройства (при работе в связке нескольких инверторов)
- выходное напряжение
- порог ограничения по выходному току
- выходная частота
- установить автоматический прерыватель (ВКЛВЫКЛ)
- установить вентиляторы (ВКЛВЫКЛ) и скорость вращения вентилятора
- установить температуру системы, внутреннюю температуру и температуру окружающей среды
- установить режим работы байпаса
- установить статус светового индикатора (ВКЛВЫКЛ)
- пароль для 2-х уровней доступа к настройкам
- другие функции и режимы

Настройки байпаса:
- установка диапазона допустимого напряжения или установка процентного допуска отклонения от заданной величины
- установка порогов отключения при отклонении частоты
- установка режима автоматического и ручного переключения байпас

Сигнализация и интерфейсы

1. ЖКИ, дополнительная светодиодная индикация и клавиатура,
2. RS485 для связи с контроллерами (удалённый мониторинг),
3. “Сухие контакты” – нормальная работа/авария,
4. Контакты дистанционного управления (включение/выключение),
5. Контакты управления байпасом (при работе нескольких инверторов в параллель),
6. Контакты синхронизация (для построения однофазных и трёхфазных конфигураций при параллельной работе)

Подключение

- Клеммы “+”, “-” для подключения источника постоянного тока
- Трёхполюсный разъём IEC 320 для подключения нагрузки
- Трёхполюсный разъём IEC 320 цепи байпас
- Сигнальный разъем (female high density sub-D 15 pins)


Конструкция

- Инвертор имеет принудительную вентиляцию (4х40мм малошумящих вентилятора на шарико-подшипниках), вентиляторы установлены с запасом 3+1 (N+1),
- Корпус устройства выполнен из алюминиевого сплава с покрытием. Цвет передней панели - RAL7032, за исключением LCD и клавиш, цвета - RAL7039.

Климатическое исполнение

Климатическое исполнение в соответствии с ГОСТ 15150, исполнение УХЛ 3.1:
- температура окружающей среды от -25 °C до +55 °C (полная нагрузка),
- относительная влажность воздуха до 90% без конденсата
Снижение мощности 75Вт/°C при температуре окружающей среды от +55 до +65 °C.
Температура хранения -40 °C до +85 °C.

Механическая прочность

Инвертор переносит удар в упаковке, когда падает с высоты 90 см и без упаковки, когда изделие падает с высоты 10 см.
Инвертор переносит вибрации при транспортировке без повреждения или снижения характеристик:
- упакованный: 0,5 g от 5 до 50 Гц, 3 g от 50 до 500 Гц
- без упаковки: 0,5 g от 5 до 100 Гц, 1,5 g от 100 до 500 Гц
