          Байпас ПЭС3000 - Переключатель Электронный Статический            ПЭС 3000 предназначен для построения систем бесперебойного питания переменного тока. Используется совместно с инверторами напряжения серии ИНЕ, ИНУ, ИНЮ, мощностью 750 или 1500 Вт. Обеспечивает автоматическое переключение нагрузки, питаемой напряжением 220 В 50 Гц, с основного источника , на резервный.

            Основные характеристики:
            - Номинальная коммутируемая мощность, ВА 3000
            - Номинальный коммутируемый ток I ном., А 19
            - Максимальный ток в режиме перегрузки, А 24,7
            - Пиковое значение тока, не более А 38
            - Время переключения «сеть-инвертор», не более, мС 6
            - Диапазон напряжений коммутируемых источников, В ~165…254
            - Частота коммутируемого напряжения, Гц 48…52;
            Основные выполняемые функции:
            - автоматически переключает питаемую нагрузку с основного источника на резервный, если по ряду заданных программно признаков, основной источник будет определён как аварийный.
            - возвращает нагрузку на питание от основного источника, если параметры основного источника возвращены в допуск и находятся в допуске в течение заданного времени выдержки (Tв).
            - предусмотрена возможность назначения «Основного» и «Резервного» источника.
            - формирует сигнал для питаемой нагрузки в случае перехода с основного на резервный источник. (Подключение через USB ).
            - контролирует текущее значение тока нагрузки и автоматически выполняет действия, обозначенные в таб.1 в зависимости от полученных результатов измерения.
            - контролирует уровень и форму напряжения основного источника и автоматически выполняет действия, обозначенные в таб.2 в зависимости от полученных результатов измерения.
            - обеспечивает подавление постоянной составляющей при работе на силовой трансформатор.
            - обеспечивает возможность подключения до 6 инверторов серии ИН*1500 мощностью 1500 Вт.
            - снабжён разъёмом USB для подключения к компьютеру при проведении тестирования, настройке устройства и организации оповещения удалённого оператора.
            Таб. 1

                    |
                Iн ном.≤Iн≤ Iн макс.1   |
                Iн макс1<Iн≤ Iн макс.2   |
                Iн>  Iн макс.2   |


                Основной источник «Сеть»   |
                Сигнал «Перегрузка». Работа без ограничения по времени.   |
                Сигнал «Перегрузка». Переключение на инвертор через время Tзп.   |
                Сигнал «Перегрузка». Отключение в течение двух периодов.   |


                Основной источник «Инвертор»   |
                Сигнал «Перегрузка». Переключение на сеть через 30 сек. При снижении тока до Iн - возврат на инвертор. Если сеть не в норме - с периодом 30 сек. попытки включения.   |
                Сигнал «Перегрузка». Через 5 сек. Переход на сеть. Если сеть не в норме - попытки вернуться на инвертор, но не более 5 попыток. Если сеть в норме - возврат на инвертор при снятии перегрузки.   |


            Таб. 2


                    |
                U н снижается и пересекает значение U н мин.   |
                U н увеличивается и пересекает значение U н макс.   |
                Текущее значение Uн отличается от опорного синуса более чем на величину Uи или Кг>Кг макс.   |


                Основной источник «Сеть»   |
                В течение двух периодов переключение на инвертор в «0» напряжения. Возврат с установленным гистерезисом ΔUн в «0» напряжения.   |
                При tи>2мс или Кг>Кг макс. переход на инвертор без соблюдения «0».
                    При tи<2мс - пропуск события.   |


                Основной источник «Инвертор»   |
                Переход на сеть по признаку «неисправность инвертора»Переход на сеть по признаку «перегрузка»   |
                Переход на сеть по признаку «перегрузка» или «неисправность инвертора»   |


            Индикация и управление:

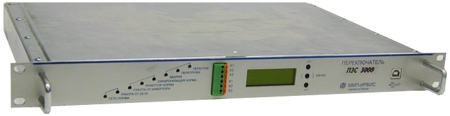

            На передней панели размещены 8 светодиодных индикаторов:
            - «СЕТЬ НОРМА». Свечение зелёным цветом означает, что напряжение, частота и форма сетевого напряжения в пределах заданного диапазона;
            - «РАБОТА ОТ СЕТИ». Светится зелёным цветом при работе от сети.
            - «РАБОТА ОТ ИНВЕРТОРА». Светится зелёным цветом при работе от инвертора.
            - «ИНВЕРТОР НОРМА». Светится зелёным цветов в случае, если количество активных инверторов не ниже числа, заданного при конфигурировании, а параметры инверторов в пределах допуска;
            - «СИНХРОНИЗАЦИЯ». Свечение зелёным цветом означает, что частота и фаза выходного напряжения инверторов совпадает с сетью.
            - «АВАРИЯ». Светодиод светится красным при возникновении неисправности или неустранимой ошибки.
            - «ПЕРЕГРУЗКА». Светится красным цветом при превышении уровня выходной мощности, которую могут обеспечить активные инверторы. Индикатор будет работать как при работе от инверторов, так и от сети.
             Контакты дистанционного контроля. Контакты выведены на переднюю панель ПЭС. Группа А информирует о исправности ПЭС, группа В указывает на источник энергии к которому подключена нагрузка (инвертор или сеть). Соответствие состояния ПЭС и замыкание контактов приведено в Таб.3.
             Кнопки управления индикатором. Кнопки расположены на передней панели ПЭС. Эти кнопки предназначены для перемещения по меню ПЭС. В настоящее время полная версия программного обеспечения ПЭС находится в завершающей стадии разработки. В упрощенной версии ПО кнопки выполняют функцию переключателя выводимой на ЖКИ информации о режимах работы ПЭС. Соответствие нажатой кнопки и выводимой на экран информации определено в таблице 4.
            Таб.3 Соответствие положения контактов дистанционного контроля состоянию ПЭС.


                Группа контактов   |
                Замкнуты контакты   |
                Состояние ПЭС   |


                А                     |
                А1-А2   |
                Норма   |


                А1-А3   |
                Авария   |


                В                     |
                В1-В2   |
                Работа от инвертора   |


                А1-А3   |
                Работа от сети   |


            Таб.4 Выводимые на ЖКИ параметры работы ПЭС.


                Нажата кнопка   |
                Отображаемые параметры в верхней и нижней строках   |


                Верхняя                     |
                Напряжение на нагрузке, В   |


                Ток нагрузки, А   |


                Средняя                     |
                Напряжение сети, В   |


                Ток нагрузки, А   |


                Нижняя   |
                Мощность в нагрузке, Вт   |


            Подключение ПЭС:
            Типовая схема соединений ПЭС с инверторами и сетью 220В 50Гц приведена на Рис.2. Корпус ПЭС должен быть заземлён. Для это го на задней стенке устройства предусмотрен специальный болт (См. рис 3 ). Сечение провода заземления должно быть не менее 1.5 мм².

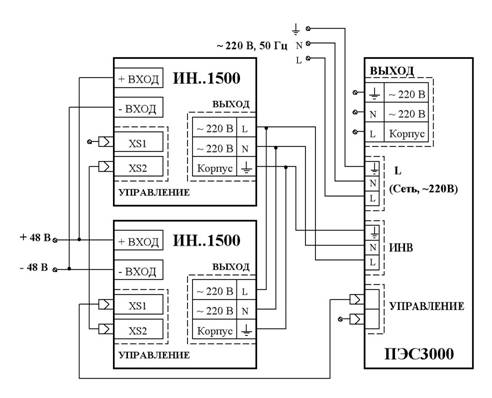

            Схема соединений ПЭС и инверторов

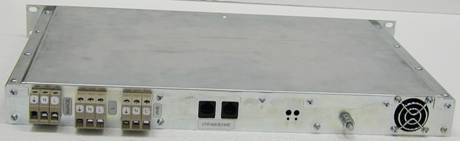

            Рис. ПЭС 3000. Расположение разъёмов внешних подключений.            |
