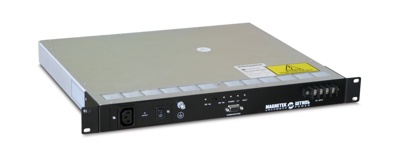

Инвертор Power-One PS 48/700SL-220

Инверторы Power-One мощностью 700 Вт в компактном корпусе 1U являются лучшим решением для использования в отрасли связи, информационных технологиях, промышленной автоматике, энергетике и транспорте. Изделие представляет собой передовое высокотехнологичное решение, обладающее высокой надёжностью, уникальными техническими и массогабаритными характеристиками.
Заложенные инновационные технологии и решения позволяют получить высокий КПД (не менее 90%) и низкий уровень пульсаций потребляемого постоянного тока. Встроенный цифровой сигнальный процессор (DSP) и оригинальные алгоритмы работы позволяют получить высокие электрические параметры.

Отличительные особенности

- Компактный дизайн инвертора: 700 Вт в компактном корпусе 1U для 19” стойки
- Высокий КПД: не менее 90%
- Синусоидальное выходное напряжение
- Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока, не прибегая к использованию громоздких и дорогостоящих фильтров
- Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 4:1)
- Низкий коэффициент нелинейных искажений (<2% для линейной нагрузки)
- Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума
- Возможность параллельной работы
- Сигнальный интерфейс с контактами синхронизации (для параллельной работы), выдачи состояния работы/аварии
- Повышенная механическая прочность
- Высокая надежность

Входные параметры
Номинальное входное напряжение: 48 В
Диапазон входных напряжений: 40-72 В
Максимальное входное напряжение: 74 В
Минимальное входное напряжение: 36 В
Максимальный входной ток: 25 А (при 36 В)
Пусковой ток: <10 А
Выходные параметры
Номинальное выходное напряжение: 220/230 В (устанавливается переключателем)
Номинальная выходная частота: 50 Гц ±2%
Стабилизация выходного напряжения: -3/+1% (резистивная нагрузка)
Максимальная выходная мощность: 750 ВА/700 Вт
КПД: более 93%
Коэффициент мощности: 0,33-1
Крест-фактор (Ka): <=4:1
Пульсации: 2% pk-pk (20 Гц/20 Мгц)
КНИ: <2%
Сервисные функции и защита
Байпас: нет
Защита от неправильной полярности: внутр. плавкий предохранитель
Защита от перегрузки и КЗ: аппаратное ограничение выходного тока: 4 А, пиковое 15 А
Защита от перенапряжения -2 уровня: 115% ±2% 200 мс с авторестартом, 370 Vpk±2%
Защита от пониженного напряжения: отключение при 85% ±2% от Uвых
Защита от пониженного входного напряжения: <36 В
Защита от повышенного входного напряжения: >72 В
Защита от перегрева: звуковое оповещение за 5°С до выключения при температуре окр. среды более 65°С и при внутр. темпер. инвертора более 100°С
Режимы восстановления при срабатывании защиты: индивидуальная установка на блокировку или перезапуск
Массо-габаритные характеристики
Размеры (ШхВхГ): 425х43,8х400 мм
Масса: не более 5,6 кг
Соответствие стандартам
Эмиссия: EN 6100-6-4, EN 55022: класс А, FCC Part 15
Безопасность: IEC60950, EN60950, UL60950, CSA Standard C22.2 No.60950-00
Устойчивость к физическим воздействиям: ETS 300 132, ETS 300 019, NEBS, GR–63–CORE, NEBS, GR–1089, EN61000–4–2; 4–3; 4–4; 4–5; 4–6; 4–8; 6–1; 6–4
Сертификаты РФ: Сертификат соответствия Госстандарта РФ №РОСС IT.АЕ63.В03522 от 20.01.2006 Декларацию о соответствии требованиям к оборудованию электропитания предприятий связи Д-Э-0126 от 11.03.2005 и Д-Э-0130 от 11.03.2005
Надежность
Наработка на отказ: >250000 часов при +40 °C.
Гарантийный срок: 24 месяца

Сигнализация и интерфейсы

- Светодиодная индикация режимов работы, переключатель 220/230 В,
- “Сухие контакты” – нормальная работа/авария,
- Контакты синхронизация (для построения однофазных конфигураций при параллельной работе)

Подключение

- Клеммы “+”, “-” для подключения источника постоянного тока
- Трёхполюсный разъём IEC 320 для подключения нагрузки
- Трёхполюсный разъём IEC 320 цепи байпас
- Сигнальный разъем (female high density sub-D 15 pins)

Конструкция

- Инвертор имеет принудительную вентиляцию (3х40мм малошумящих вентилятора на шарикоподшипниках), вентиляторы установлены с запасом 2+1 (N+1)
- Корпус устройства выполнен из алюминиевого сплава с покрытием

Климатическое исполнение

Климатическое исполнение в соответствии с ГОСТ 15150, исполнение УХЛ 3.1. Инвертор соответствует требованиям, предъявляемым к нему при работе в следующих условиях:
Температура окружающей среды от -25 °C до +55 °C (полная нагрузка)
Относительная влажность воздуха от 0 до 90% без конденсата
Температура хранения -40 °C до +85 °C.

Механическая прочность

Инвертор переносит удар в упаковке, когда падает с высоты 90 см и без упаковки, когда изделие падает с высоты 10 см.
Инвертор переносит вибрации при транспортировке без повреждения или снижения характеристик:
- упакованный: 0,5 g от 5 до 50 Гц, 3 g от 50 до 500 Гц
- без упаковки: 0,5 g от 5 до 100 Гц, 1,5 g от 100 до 500 Гц
