Источник бесперебойного питания ИБП ДПК-1/1-6-220
Источники бесперебойного питания переменного напряжения с двойным преобразованием (UPS double conversion, старое обозначение - UPS on-line) серии ДПК предназначены для надежной защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.
ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения.
Используются для ответственных потребителей электроэнергии, предъявляющие повышенные требования к качеству электропитания (оборудование вычислительных и телекоммуникационных центров, медицинское оборудование, компьютерные классы, Интернет-кафе, автоматизированные производственные линии с непрерывным технологическим процессом и т.д.), мощность потребления которых не превышает 6000ВА.
Конструктивные особенности:

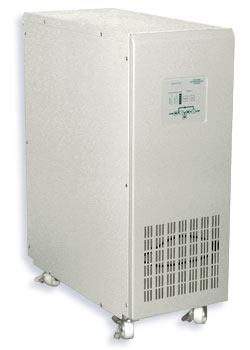

Конструктивное исполнение блока UPS - прямоугольный металлический корпус напольного исполнения, имеющий колеса для удобства перемещения. На передней панели блока расположены кнопки управления UPS "ВКЛ/ВЫКЛ инвертор", светодиодные индикаторы для отображения текущего состояния (режима работы) UPS и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме.
На задней панели расположены клеммная колодка для подключения сетевого кабеля и нагрузки, разъем для подключения дополнительных внешних аккумуляторных модулей, сетевой выключатель, автоматы защиты сети и цепи Bypass, коммуникационный порт RS-232 (разъем DB9).
Функциональные особенности:
- двойное преобразование со стабилизацией выходного напряжения и частоты;
- синусоидальная форма выходного напряжения;
- высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;
- "холодный" старт;
- высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;
- автотестирование, контроль за состоянием и защита от полного разряда АБ;
- автоматический переключатель резерва (bypass);
- индикация уровня потребляемой мощности и заряда АБ;
- световая и звуковая индикация (сигналы тревоги) при перегрузке, неисправности, высокой температуре, недопустимом отклонении параметров сети, недопустимом разряде АБ;
- возможность резервирования ИБП;
- возможность контроля, управления и мониторинга состояния ИБП и сети через интерфейс RS232 посредством специализированного программного обеспечения “ИБП-Монитор” или “СБП для рабочих групп” ;
- возможность подключения внешнего аккумуляторного модуля к разъему постоянного тока ИБП.
Технические характеристики
Диапазон входных напряжений (без перехода на АБ), В |
176...276 |
Выходная мощность (при полной нагрузке), ВА |
6000 |
Точность выходного напряжения, % |
1 |
Коэф. искажения синусоидальности
выходного напряжения (Ки), % |
линейная нагрузка |
3 |
нелинейная нагрузка |
5 |
Крест-фактор |
3/1 |
Перегрузочная способность инвертора |
менее 105% |
длительно без перехода на Bypass |
105...130% |
10 мин |
более 130% |
1 мин |
Встраиваемые АБ:
герметичные,
необслуживаемые,
свинцово-кислотные |
время заряда, не более, ч |
6 |
емкость, А*ч |
7 |
напряжение, В |
12 |
количество, шт |
20 |
Время автономной работы при полной нагрузке, не менее, мин |
7 |
Габариты (ВхШхГ), мм |
717х260х570 |
Масса (с АБ), кг |
90 |
* при < 50% нагрузки
Условия эксплуатации
Режим работы |
круглосуточный |
Диапазон температур окружающей среды, o С |
0...+40 |
Относительная влажность воздуха, не более, % |
95 |
Атмосферное давление, кПа |
96...104 |
Степень защиты по ГОСТ 14254-80 |
IP20 (не герметизирован) |
|
