Источники бесперебойного питания ИБП ДПК-3/1-15-220, ДПК-3/1-20-220

ИБП ДПК-3/1-15-220, ДПК-3/1-20-220

Источники бесперебойного питания переменного напряжения с двойным преобразованием (UPS double conversion, старое обозначение - UPS on-line) серии ДПК с трехфазным входом и однофазным выходом предназначены для надежной защиты однофазного электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения в трехфазной сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.

ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения.

Применение ИБП с трехфазным входом и однофазным выходом является одним из рациональных способов симметрирования однофазных нагрузок в трехфазной сети. В этом случае разгружается нейтральный проводник, т.к. он не участвует в работе трехфазного выпрямителя на входе ИБП, работающего в режиме двойного преобразования.

Используются для ответственных потребителей электроэнергии, предъявляющие повышенные требования к качеству электропитания (оборудование вычислительных и телекоммуникационных центров, медицинское оборудование, компьютерные классы, Интернет-кафе, автоматизированные производственные линии с непрерывным технологическим процессом и т.д.), мощность потребления которых не превышает 15000ВА, 20000ВА.

Конструктивные особенности:

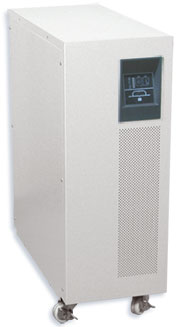

Конструктивное исполнение блока UPS - прямоугольный металлический корпус напольного исполнения, имеющий колеса для удобства перемещения. На передней панели блока расположены кнопки управления UPS "ВКЛ/ВЫКЛ инвертор", светодиодные индикаторы для отображения текущего состояния (режима работы) UPS и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме.

На задней панели расположены клеммная колодка для подключения сетевого кабеля и нагрузки, разъем для подключения дополнительных внешних аккумуляторных модулей, выключатель ручного Bypass, входные автоматы защиты сети, цепи Bypass и аккумуляторных батарей, коммуникационный порт RS-232 (разъем DB9).

Аккумуляторные батареи в состав ИБП не входят и должны устанавливаться во внешнем аккумуляторном модуле, подключаемом к UPS.

Функциональные особенности:

  • двойное преобразование со стабилизацией выходного напряжения и частоты;
  • трехфазный вход и однофазный выход;
  • синусоидальная форма выходного напряжения;
  • высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;
  • "холодный" старт;
  • высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;
  • автотестирование, контроль за состоянием и защита от полного разряда АБ;
  • автоматический переключатель резерва (bypass);
  • индикация уровня потребляемой мощности и заряда АБ;
  • световая и звуковая индикация (сигналы тревоги) при перегрузке, неисправности, высокой температуре, недопустимом отклонении параметров сети, недопустимом разряде АБ;
  • возможность резервирования ИБП;
  • возможность контроля, управления и мониторинга состояния ИБП и сети через интерфейс RS232 посредством специализированного программного обеспечения “ИБП-Монитор” или “СБП для рабочих групп” ;
  • возможность подключения внешнего аккумуляторного модуля к разъему постоянного тока ИБП.

Технические характеристики

Характеристика Модель UPS
ДПК-3/1-15-220 ДПК-3/1-20-220
Номинальное входное напряжение, В
380 (3-х фазное)
Диапазон входных напряжений (без перехода на АБ), В
304...478
Выходная мощность (при полной нагрузке), ВА
15000 20000
Выходное напряжение, В
220±1%
Коэф. искажения синусоидальности
выходного напряжения (Ки), %
линейная нагрузка 2
нелинейная нагрузка 5
Крест-фактор
3/1
Перегрузочная способность инвертора
менее 105% длительно без перехода
на Bypass
105...130% 10 мин
более 130% 1 мин
Габариты (ВхШхГ), мм
717x260х570
Масса, кг
55

Условия эксплуатации

Режим работы
круглосуточный
Диапазон температур окружающей среды, o С
0...+40
Относительная влажность воздуха, не более, %
95
Атмосферное давление, кПа
96...104
Степень защиты по ГОСТ 14254-80
IP20 (не герметизирован)
