Трехфазные стабилизаторы напряжения Сатурн СНЭ-Т 80-400 на основе электромеханической следящей системы

Трехфазные стабилизаторы напряжения Сатурн СНЭ-Т 80-400СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ:

  1. Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в трехфазных сетях с напряжением 380/220 В, 50 Гц (400/230 В);
  2. Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания (защита класса С по МЭК IEC–1312–1 (1995–02) и IEC–1643–1).

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:

  • плавную регулировку напряжения в широком диапазоне с высокой точностью ± 1%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения, что позволяет работать как с сильно-индуктивными (электродвигатели), так и с сильно-емкостными нагрузками (оборудование соляриев);
  • в отличие от большинства стабилизаторов напряжения других фирм обеспечивает корректную работу при питании от дизель-, бензо-генератора за счет высокой помехоустойчивости измерительных цепей;
  • защиту электронного оборудования от импульсных перенапряжений;
  • полную паспортную мощность во всем заявленном диапазоне напряжений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

Модель Номинальная мощность кВА
(ток фазы, А)
Диапазон напряжения на входе при удержании напряжения на выходе 220 (-20%, +10%), В Диапазон напряжения на входе при удержании напряжения на выходе 220±1%, В Масса,
кг
Габаритные размеры, мм
Стабилизатор СНЭ-Т-80
3х27,5 (125) 141–296 165–274 490 800х2200х600
Стабилизатор СНЭ-Т-100
3х35,2 (160) 148–288 174–266 490 800х2200х600
Стабилизатор СНЭ-Т-120
3х44,0 (200) 156–279 182–258 510 800х2200х600
Стабилизатор СНЭ-Т-160
3х55,0 (250) 161–272 188–252 510 800х2200х600
Стабилизатор СНЭ-Т-200
3х66,5 (300) 165–267 194–245 510 800х2200х600
Стабилизатор СНЭ-Т-250
3х83,4 (380) 152–286 180–260 990 1600х2200х600
Стабилизатор СНЭ-Т-300
3х100,0 (450) 157–277 185–255 990 1600х2200х600
Стабилизатор СНЭ-Т-400
3х133,0 (600) 163–269 192–248 990 1600х2200х600

СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ

Система защиты нагрузки
  • отключение нагрузки при аварии сети, при отклонении напряжения на выходе стабилизатора за безопасные для нагрузки пределы с последующим автоматическим включением при восстановлении сети;
  • защита нагрузки от импульсных перенапряжений, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием и тд.
Система безопасности
  • отключение стабилизатора напряжения при перегрузке и КЗ;
  • контроль температуры внутри блока и отключение при перегреве;
  • анализ параметров сети и тест системы при включении.
Цифровая индикация сети
  • индикация значения входного и выходного напряжения;
  • ток нагрузки;
  • мощность нагрузки;
  • индикация по виду защитного отключения.
Система BYPASS обеспечивает
  • прямое включение на случай аварии стабилизатора напряжения для обеспечения работы нагрузки.

КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

Трехфазные стабилизаторы напряжения «САТУРН» данной серии представляют собой напольные блоки типа шкаф. Корпуса всех стабилизаторов серии унифицированы. Модели отличаются только мощностью и диапазоном.

Для удобства транспортировки, монтажа и ремонта стабилизатор напряжения разбит на семь частей: собственно шкаф с клеммами подключения, автоматом, контакторами, системой BYPASS и элементами общего управления, три трансформаторных блока и три унифицированных блока регулировки с автотрансформаторами. Соединение блоков между собой осуществляется с помощью силовых шин и разъемов.

Стабилизаторы напряжения имеют унифицированную плату управления на основе микропроцессора.
Узел электромеханики собран на основе автотрансформаторов немецкой фирмы TTW, отличающегося высокой надежностью и длительным сроком службы.

При доработке до степени IP 54 дополнительно устанавливается блок вентиляции и обогрева.

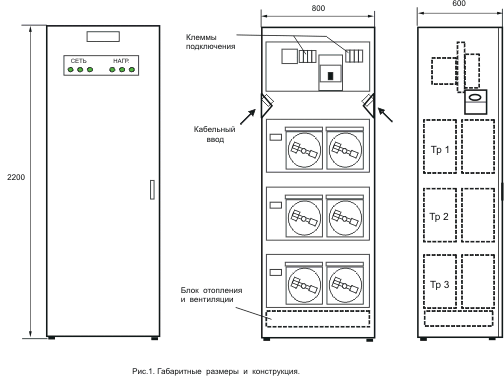

Габаритные размеры трехфазного стабилизатора напряжения «Сатурн» СНЭ–Т–80 – СНЭ–Т–400

РЕКОМЕНДАЦИИ ПО КОМПЛЕКТАЦИИ ТРЕХФАЗНОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ:

Для трехфазных нагрузок типа двигатели, башенные краны, промышленные холодильники или технологические линии стабилизатор оснащается реле контроля фаз с соответствующим алгоритмом защитного отключения.

При пропадании одной из фаз или перекосе фаз, по каким либо причинам, данная защита обесточит такого рода нагрузку во избежание более серьезной аварии.

Для питания однофазных нагрузок жилого дома (коттедж) или мощной вычислительной сети такого рода защита не только не полезна, но и вредна. В этом случае нагрузка, как правило, состоит из множества однофазных и отключение одной из фаз не приводит к аварии нагрузки. Для таких потребителей защита по фазам осуществляется раздельно. Таким образом, при заказе необходимо указать необходимый вариант защиты.
