Однофазные стабилизаторы напряжения Сатурн СНЭ-О 4-20

Однофазные стабилизаторы напряжения Сатурн СНЭ-О 4-20СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ

  1. Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
  2. Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания (защите класса С по МЭК IEC – 1312 – 1 (1995 – 02) и IEC – 1643 – 1).

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:

  • плавную регулировку напряжения в широком диапазоне с высокой точностью ± 1%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения, что позволяет работать как с сильно-индуктивными (электродвигатели), так и с сильно-емкостными нагрузками (оборудование соляриев);
  • в отличие от большинства стабилизаторов напряжения других фирм, обеспечивает корректную работу при питании от дизель-бензогенератора за счет высокой помехоустойчивости измерительных цепей;
  • защиту электронного оборудования от импульсных перенапряжений;
  • индикацию параметров сети;
  • полную паспортную мощность во всем заявленном диапазоне напряжений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНЫХ СТАБИЛИЗАТОРОВ «САТУРН» СНЭ-О

Модель Номинальная мощность, ВА
(ток фазы, А)
Диапазон изменения входного напряжения при изменении выходного 220 ± 10%, В Диапазон изменения входного напряжения при изменении выходного 220 ± 1%, В Масса,
кг
Габаритные размеры, мм
Стабилизатор СНЭ-О-4
4,4 (20) 138–312 150–290 40 295х330х510
Стабилизатор СНЭ-О-5
5,5 (25) 147–302 160–280 40 295х330х510
Стабилизатор СНЭ-О-7
7,0 (32) 155–292 169–270 40 295х330х510
Стабилизатор СНЭ-О-7*
7,0 (32) 121–333 132–308 65 295х330х510
Стабилизатор СНЭ-О-8
8,8 (40) 163–283 178–262 40 295х330х510
Стабилизатор СНЭ-О-8*
8,8 (40) 133–318 146–294 65 295х330х510
Стабилизатор СНЭ-О-10
11,0 (50) 169–276 185–255 40 295х330х510
Стабилизатор СНЭ-О-10*
11,0 (50) 135–316 147–292 65 295х330х510
Стабилизатор СНЭ-О-14
13,8 (63) 144–305 157–282 65 295х330х510
Стабилизатор СНЭ-О-17
17,6 (80) 154–294 168–272 65 295х330х510
Стабилизатор СНЭ-О-20
22,0 (100) 161–285 176–264 65 295х330х510

СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ

Системы защиты нагрузки:
  • отключение нагрузки при аварии сети, при отклонении напряжения на выходе стабилизатора за безопасные для нагрузки пределы, с последующим автоматическим включением при восстановлении сети;
  • защита нагрузки от импульсных перенапряжений, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием и т.д.
Системы безопасности обеспечивают:
  • отключение стабилизатора напряжения при перегрузке и КЗ;
  • контроль температуры внутри блока и отключение при перегреве;
  • анализ параметров сети и тест системы при включении.
Цифровая индикация сети:
  • индикация значения входного и выходного напряжения;
  • ток нагрузки;
  • мощность нагрузки;
  • индикация по виду защитного отключения.
Система BYPASS:
  • прямое включение на случай аварии стабилизатора напряжения для обеспечения работы нагрузки.
Скорость регулировки стабилизатора напряжения

Зависит от величины отклонения входного напряжения. При значительных отклонениях достигает величины 150 В/сек, что в 3 – 5 раз быстрее электромеханических стабилизаторов напряжения азиатских и европейских фирм.

КОНСТРУКЦИЯ ОДНОФАЗНЫХ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ «САТУРН» СНЭ-О 4-20

Стабилизаторы напряжения СНЭ–О представляют собой напольные блоки. При необходимости возможно крепления стабилизатора на стену; поставляемый комплект может быть дополнен настенным креплением.

Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.

Корпуса всех стабилизаторов напряжения данной серии унифицированы. Модели отличаются только мощностью, диапазоном, весом и клеммами подключения.

Стабилизаторы напряжения имеют унифицированную плату управления на основе микропроцессора.
Узел электромеханики собран на основе автотрансформатора немецкой фирмы TTW, отличающегося высокой надежностью и длительным сроком службы.

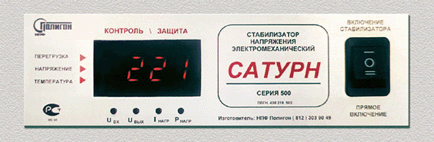

Внешний вид лицевой панели стабилизатора напряжения «Сатурн» СНЭ-О 4-20

Рис 1. Внешний вид лицевой панели.

Примечание

Подъем напряжения стабилизатором производится за счет тока на входе (закон сохранения энергии). Например, при работе стабилизатора напряжения СНЭ–О–8 при входном напряжении 170 В и токе нагрузки 40 А, входной ток будет 51 А.

Необходимо убедиться в достаточном сечении входных проводников и соответствии токовых защит на входе сети!
