Трехфазные стабилизаторы напряжения Сатурн СНЭ-Т 12-60 на основе электромеханической следящей системы

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ:

  1. Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
  2. Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания (защита класса С по МЭК IEC–1312–1 (1995–02) и IEC–1640–1).

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:

  • плавную регулировку напряжения в широком диапазоне с высокой точностью ± 1%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения, что позволяет работать как с сильно-индуктивными (электродвигатели), так и с сильно-емкостными нагрузками (оборудование соляриев);
  • в отличие от большинства стабилизаторов напряжения других фирм, обеспечивает корректную работу при питании от дизель-, бензо-генератора за счет высокой помехоустойчивости измерительных цепей;
  • защиту электронного оборудования от импульсных перенапряжений;
  • индикацию параметров сети;
  • полную паспортную мощность во всем заявленном диапазоне напряжений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель Номинальная мощность
(ток на фазу)
Диапазон изменения
входного напряжения при изменении выходного 220±10 %
Диапазон изменения
входного напряжения при изменении выходного
220 ±1%

Масса,
кг
Габаритные размеры, мм
Стабилизатор СНЭ-Т-12
3х4,4 (20А) 138–312 150–290 3х40 3 блока 295х330х510
Стабилизатор СНЭ-Т-15
3х5,5 (25А) 147–302 160–280 3х40 3 блока 295х330х510
Стабилизатор СНЭ-Т-20
3х7,0 (32А) 155–292 169–270 3х40 3 блока 295х330х510
Стабилизатор СНЭ-Т-20*
3х7,0 (32А) 121–333 132–308 3х65 3 блока 295х330х510
Стабилизатор СНЭ-Т-25
3х8,8 (40А) 163–283 178–262 3х40 3 блока 295х330х510
Стабилизатор СНЭ-Т-25*
3х8,8 (40А) 133–318 146–294 3х65 3 блока 295х330х510
Стабилизатор СНЭ-Т-30
3х11,0 (50А) 169–276 185–255 3х40 3 блока 295х330х510
Стабилизатор СНЭ-Т-30*
3х11,0 (50А) 135–316 147–292 3х65 3 блока 295х330х510
Стабилизатор СНЭ-Т-40
3х13,8 (63А) 144–305 157–282 3х65 3 блока 295х330х510
Стабилизатор СНЭ-Т-50
3х17,6 (80А) 154–294 168–272 3х65 3 блока 295х330х510
Стабилизатор СНЭ-Т-60
3х22,0 (100А) 161–285 176–264 3х65 3 блока 295х330х510

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ТРЕХФАЗНЫХ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ «САТУРН»

Система защиты нагрузки обеспечивает:
  • отключение нагрузки при аварии сети, при отклонении напряжения на выходе стабилизатора за безопасные для нагрузки пределы с последующим автоматическим включением при восстановлении сети;
  • защиту нагрузки от импульсных перенапряжений, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием и т.д.
Система безопасности обеспечивает:
  • отключение стабилизатора при перегрузке и КЗ;
  • контроль температуры внутри блока и отключение при перегреве;
  • анализ параметров сети и тест системы при включении.
Цифровая индикация сети:
  • индикация значения входного и выходного напряжения;
  • ток нагрузки;
  • мощность нагрузки;
  • индикация по виду защитного отключения.
Система BYPASS:
  • обеспечивает прямое включение на случай аварии стабилизатора для обеспечения работы нагрузки.
Скорость регулировки стабилизатора напряжения
  • зависит от величины отклонения входного напряжения. При значительных отклонениях достигает величины 150 Всек, что в 3 – 5 раз быстрее электромеханических стабилизаторов напряжения азиатских и европейских фирм.

КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

Трехфазные стабилизаторы напряжения СНЭ–Т представляют собой напольные блоки. При необходимости возможно крепления стабилизатора на стену, поставляемый комплект может быть дополнен настенным креплением. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.

Корпуса всех стабилизаторовнапряжения данной серии унифицированы. Модели отличаются только мощностью, диапазоном, весом и клеммами подключения.

Стабилизаторы напряжения имеют унифицированную плату управления на основе микропроцессора.
Узел электромеханики собран на основе автотрансформатора немецкой фирмы TTW, отличающегося высокой надежностью и длительным сроком службы.

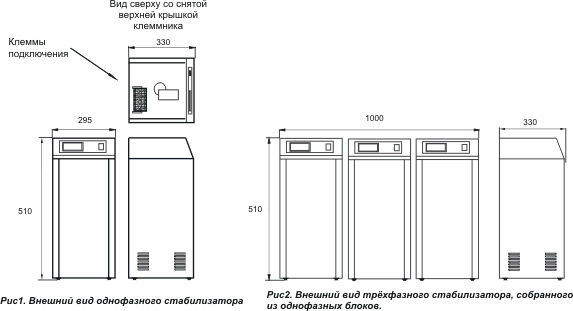

Внешний вид однофазного и трехфазного стабилизаторов напряжения «Сатурн» СНЭ–Т 12-60

РЕКОМЕНДАЦИИ ПО КОМПЛЕКТАЦИИ ТРЕХФАЗНОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

Трехфазный стабилизатор напряжения комплектуется из трех однофазных стабилизаторов напряжения, соединенных по схеме «звезда» и работающих независимо друг от друга.
Для трехфазных нагрузок типа двигатели, промышленные холодильники или технологические линии на выходе стабилизатора напряжения необходимо установить контактор с реле контроля фаз, либо убедиться в наличии данной защиты в нагрузке. При пропадании одной из фаз или перекосе фаз, по каким либо причинам, данная защита обесточит такого рода нагрузку во избежание более серьезной аварии.

Для питания однофазных нагрузок жилого дома (коттедж) или мощной вычислительной сети такого рода защита не только не полезна, но и вредна. В этом случае нагрузка, как правило, состоит из множества однофазных и отключение одной из фаз не приводит к аварии нагрузки.

Примечание


Подъем напряжения стабилизатором производится за счет тока на входе (закон сохранения энергии). Например, при работе стабилизатора СНЭ–О–8 при входном напряжении 170 В и токе нагрузки 40 А, входной ток будет 51 А.

Необходимо убедиться в достаточном сечении входных проводников и соответствии токовых защит на входе сети!
