Главная Лабораторные и регулируемые источники питания Серия EL-SS

2U управляемый источник питания / зарядное устройство (2...4 кВт)

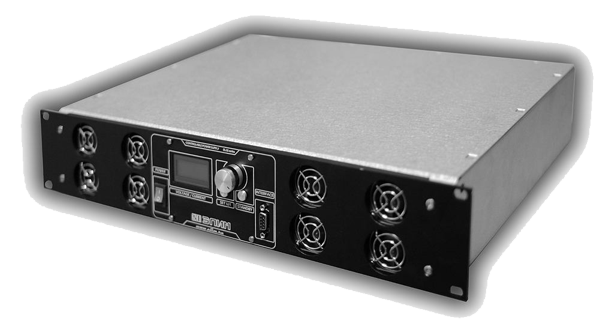

Серия EL-SS

Управляемый источники питания серии EL-SS предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки ограничения выходного тока и напряжения в диапазоне от 0 до максимального значения.

Основные особенности:

  • регулировка выходного напряжения от 0 до максимального значения;
  • регулировка ограничения выходного тока от 0 до максимального значения;
  • ручная регулировка тока и напряжения с помощью встроенного энкодера;
  • цифровая индикация выходного тока и напряжения;
  • удалённое управление по цифровому интерфейсу или аналоговым сигналом;
  • программа управления (Windows);
  • установка на горизонтальную поверхность или 19" шкаф, высота 2U;
  • универсальный вход (переменное или постоянное напряжение);
  • модели с трёхфазным входным напряжением;
  • активный корректор мощности;
  • защита от перегрева, КЗ, превышения входного и выходного напряжения;
  • дистанционное отключение;
  • температурный контроль скорости вращения вентиляторов;
  • встроенный фильтр радиопомех (EMI);
  • плавный старт и ограничение пускового тока;
  • релейный сигнал «авария».

Применение:

  • светодиоды и лазеры;
  • зарядные устройства;
  • соленоиды;
  • магнитные усилители;
  • лабораторные источники питания;
  • гальваника;
  • заряд конденсаторов;
  • электромагнитные ускорители;
  • элементы Пельтъе;
  • магнитные усилители;
  • двигатели постоянного тока;
  • лампы накаливания и газоразрядные.

Модельный ряд :

Модель
Выходное напряже, B
Выходной ток, А
Входное напряжение
Пульсации, мВ
Переменное VAC
Постоянное VDC
EL-SS2000-12-XX 0…14 0…99 90...264 127...375 <150
EL-SS2000-24-XX 0…28 0…72 90...264 127...375 <150
EL-SS2000-36-XX 0…42 0…50 90...264 127...375 <240
EL-SS2000-48-XX 0…56 0…38 90...264 127...375 <240
EL-SS2000-72-XX 0…84 0…28 90...264 127...375 <500
EL-SS2000-96-XX 0…112 0…21 90...264 127...375 <500
EL-SS3000-24-XX 0…28 0…99 90...264 127...375 <150
EL-SS3000-36-XX 0…42 0…75 90...264 127...375 <240
EL-SS3000-48-XX 0…56 0…57 90...264 127...375 <240
EL-SS3000-72-XX 0…84 0…40 90...264 127...375 <300
EL-SS3000-96-XX 0…112 0…28 90...264 127...375 <750
EL-SS3000-144-XX 0…168 0…21 90...264 127...375 <750
EL-SS4000-36-XX 0…42 0…90 90...264 127...375 <240
EL-SS4000-48-XX 0…56 0…75 90...264 127...375 <240
EL-SS4000-96-XX 0…112 0…40 90...264 127...375 <600
EL-SS4000-144-XX 0…168 0…28 90...264 127...375 <1000
EL-SS4000-192-XX 0…224 0…21 90...264 127...375 <1000

Различные варианты управления и индикации.

Возможно изготовление с различными вариантами управления и индикации:

Обозначение:
Управление внешним аналоговым сигналом
Управление встроенным энкодером
Управление по цифровому интерфейсу
Цифровая индикация тока и напряжения
EL-SXXX-XX-Ai
+
-
-
+
EL-SXXX-XX-D2
-
+
RS-232
+
EL-SXXX-XX-D4
-
+
RS-485
+

Управление внешним аналоговым сигналом Ai:

Выходной ток и напряжение регулируются внешними аналоговыми сигналами 0...+5В. Вход управления гальванически развязан от входа и выхода источника. Имеется выход опорного напряжения +5В. Возможна регулировка с помощью внешних потенциометров:

  1. Общий
  2. Вход управления током
  3. Вход управления напряжением
  4. Выход +5В (макс. 20мА)

Управление встроенным цифровым энкодером D2, D4:

На передней панели источника питания расположены органы управления и индикации.

  1. Цифровой энкодер - предназначен для плавной регулировки выходного тока или напряжения
  2. «U/I» - кнопка переключения режима работы энкодера - регулировка тока/напряжения
  3. «Standby» – кнопка отключения выходного напряжения. При повторном нажатии и ужерживании ~1 сек напряжение на выходных клеммах восстанавливается;

Управление по цифровому интерфейсу [RS-232, RS-485] D2, D4:

На передней панели источника питания расположен разьём DB-9 для подключения к ПК по интерфейсу RS-232 или RS-485. Управление осуществляется с помощью поставляемого в комплекте программного обеспечения.

Использование УИП в качестве зарядного устройства:

Возможно использование УИП в качестве зарядного устройства для свинцово-кислотных или герметичных гелевых аккумуляторов по алгоритму I-U, ограничение тока выставляется исходя из ёмкости аккумулятора: I заряда макс = 0,3 C Где С ёмкость аккумулятора в А*ч, например при использовании аккумуляторов 7А*ч ток заряда выставляется не более 2,1А. Выходное напряжение выставляется исходя из количества последовательно подключенных аккумуляторов 1 шт 12В – 13,65В; 2шт 12В – 27,3В; 3шт 12В - 41В; 4шт 12В - 54,6В. Возможно использование УИП в качестве зарядного устройства для других типов аккумуляторов (Ni-Cd, Ni-Mh), для этого необходимо использование внешней схемы управления обеспечивающей требуемые алгоритмы заряда (t, U).
