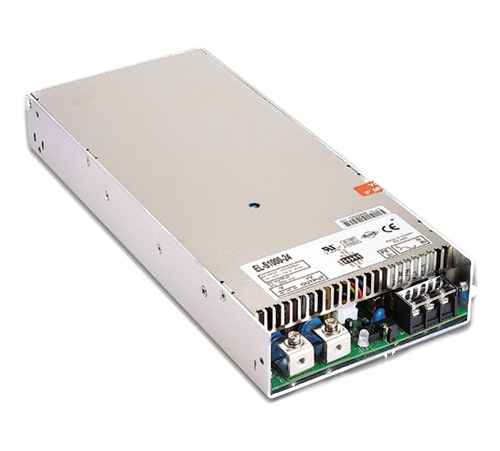

1U управляемый источник питания / зарядное устройство

1000 Вт Серия EL-SA

Источники питания серии EL-SA (1U) предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) в постоянное стабилизированное напряжение с возможностью регулировки выходного напряжения и ограничение выходного тока в диапазоне от 0 до максимального значения.

Основные особенности:

• высота 1U;
• регулировка выходного напряжения от 0 до максимального значения;
• регулировка ограничения выходного тока от 0 до максимального значения;
• управление внешними аналоговыми сигналами или встроенными потенциометрами;
• универсальный вход (переменное или постоянное напряжение);
• активный корректор мощности;
• защита от перегрева, КЗ, превышения выходного напряжения;
• сигнал POWER GOOD;
• дистанционное отключение;
• компенсация падения выходного напряжения в проводах;
• дополнительный выходной канал +5в 0,5А;
• дополнительный выходной канал +12в 0,5А;
• контроль скорости вращения вентиляторов (по току);
• встроенный фильтр радиопомех (EMI);
• плавный старт и ограничение пускового тока;
• параллельное соединение с равномерным распределением тока 3+1 (current sharing).

Применение:

• светодиоды и лазеры;
• зарядные устройства;
• соленоиды;
• магнитные усилители;
• лабораторные источники питания;
• гальваника;
• заряд конденсаторов;
• электромагнитные ускорители;
• элементы Пельтъе;
• магнитные усилители;
• двигатели постоянного тока;
• лампы накаливания и газоразрядные.

Модельный ряд :

Дополнительные опции:

Защита от неблагоприятных внешних воздействий (многослойное лаковое покрытие, усиленная механика) - индекс T

Элементы управления, коммутации и индикации:

• J1 - переключатель «внутренняя/внешняя регулировка напряжения»
• J2 - переключатель «внутренняя/внешняя регулировка ограничения тока»
• VR301 - регулировка выходного напряжения. Работает при любом положении J1
• VR302 - регулировка ограничения выходного тока. Работает при любом положении J2
• LED1 - светодиод индикации режима
• CN15 – разъём, вход датчика обратной связи, вход сигнала «Current share», выход сигнала «power good», выход +5В 0,5А
• СN302 – разъём, вход сигнала аналогового управления, выход опорного напряжения +5В
• СN305 – разъём, выход внешнего вентилятора 12В 0,25А
• СN306 – разъем, релейные контакты «авария»

Использование УИП в качестве зарядного устройства:

Возможно использование УИП в качестве зарядного устройства для свинцово-кислотных или герметичных гелевых аккумуляторов по алгоритму I-U, ограничение тока выставляется исходя из ёмкости аккумулятора: I заряда макс = 0,3 C Где С ёмкость аккумулятора в А*ч, например при использовании аккумуляторов 7А*ч ток заряда выставляется не более 2,1А. Выходное напряжение выставляется исходя из количества последовательно подключенных аккумуляторов 1 шт 12В – 13,65В; 2шт 12В – 27,3В; 3шт 12В - 41В; 4шт 12В - 54,6В. Возможно использование УИП в качестве зарядного устройства для других типов аккумуляторов (Ni-Cd, Ni-Mh), для этого необходимо использование внешней схемы управления обеспечивающей требуемые алгоритмы заряда (Δt, ΔU).

Технические характеристики:

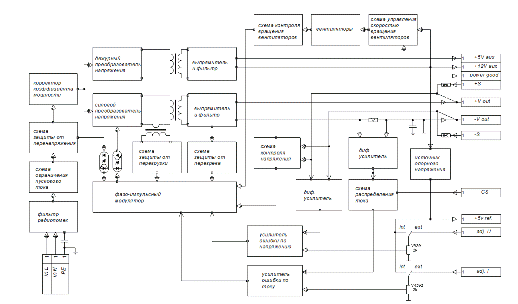

Функциональная схема:

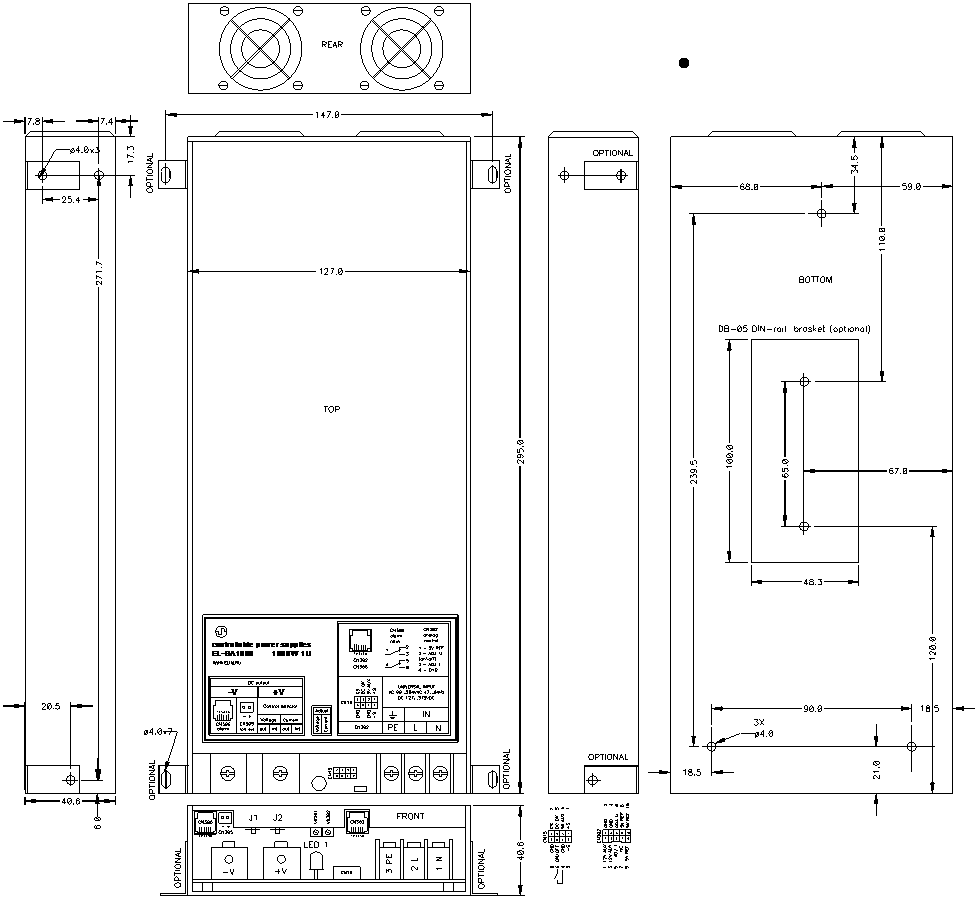

Габаритный чертёж:

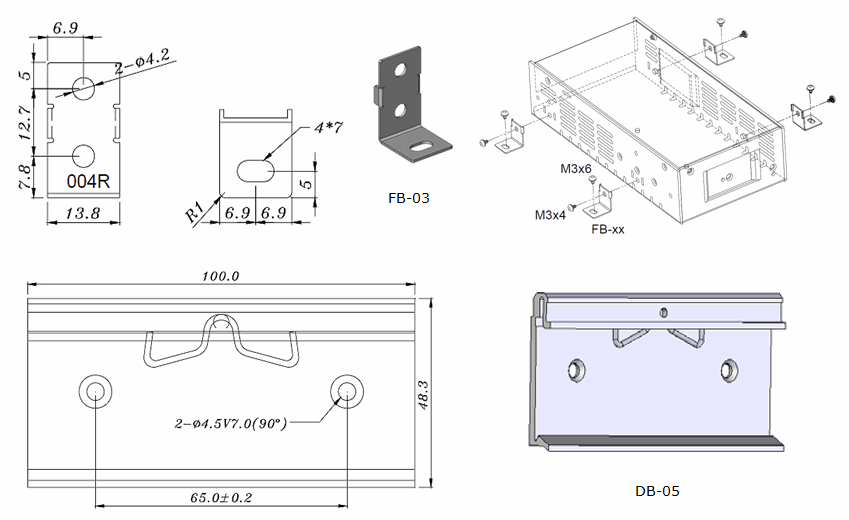

Крепление УИП:

• На шасси с помощью винтов М4  к дну корпуса
• На шасси с помощью винтов М4 к правой или левой боковой стенке корпуса
• На шасси с помощью уголков FB-03 (опция)
• На DIN-рейку c помощью крепления DB-05 (опция)

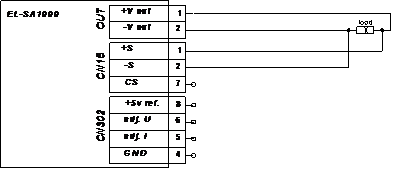

Компенсация падения напряжения на длинной линии:

Параллельное включение:

• предварительно выставить одинаковое напряжение на всех соединяемых блоках, разница не более 100мВ.
• максимальное количество блоков - 4шт
• используйте силовые провода большого сечения
• общая выходная мощность = максимальная мощность 1-го блока х количество блоков х 0,9

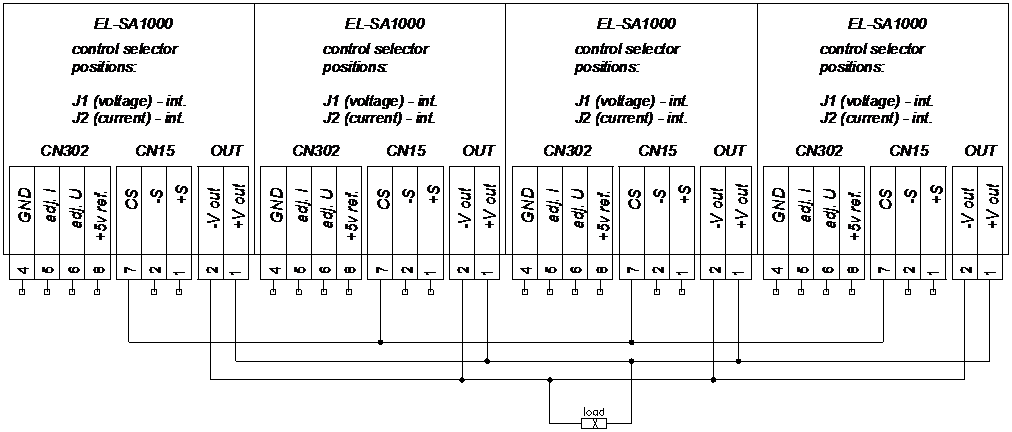

 Параллельное соединение + выравнивание токов:

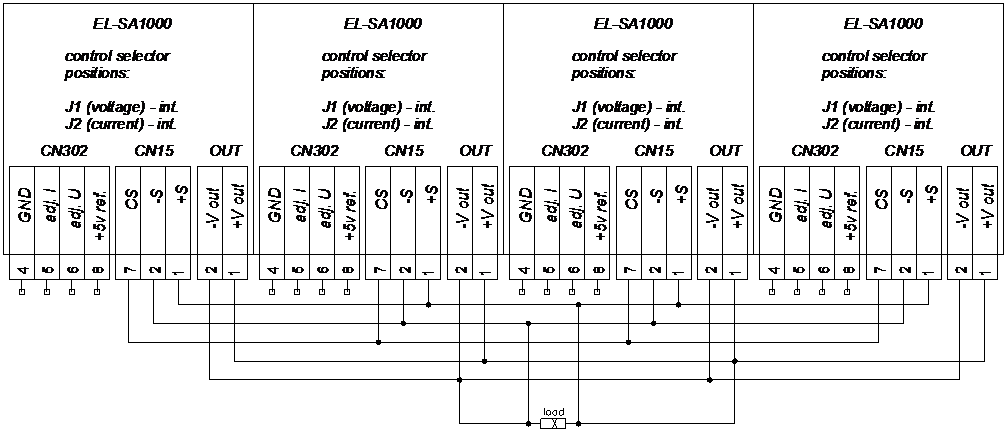

Параллельное соединение + выравнивание токов + компенсация падения напряжения на проводах:

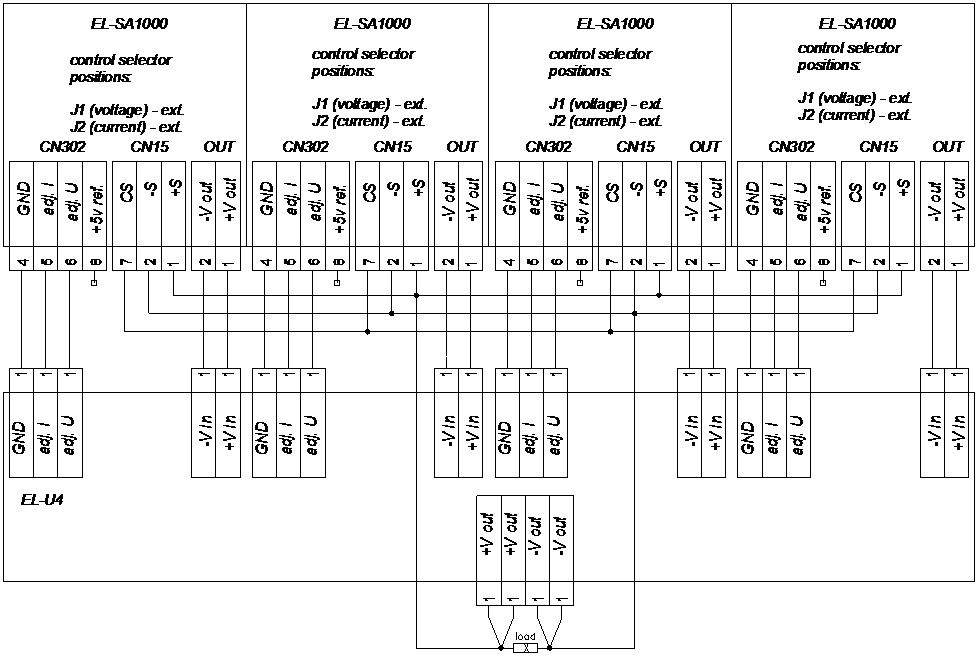

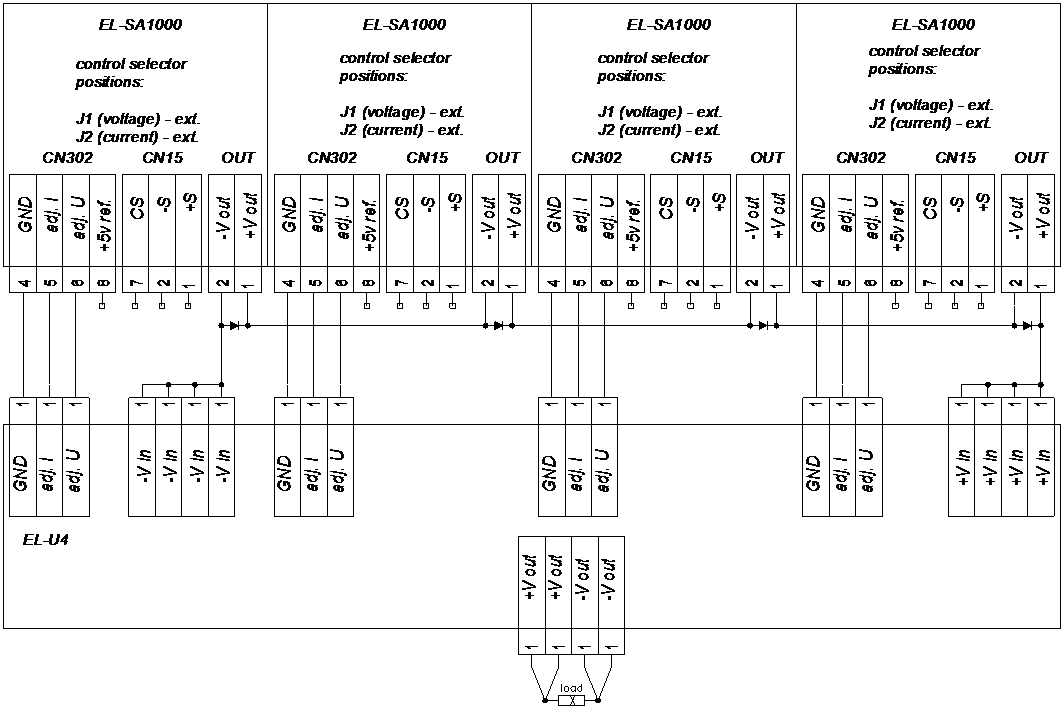

Параллельное соединение + выравнивание токов + компенсация падения напряжения на проводах + управление через модуль EL-U4:

Последовательное включение:

• общий максимальный уровень выходного напряжения не должен превышать 250В.
• используйте диоды с прямым током и обратным напряжением превышающими характеристики модулей.

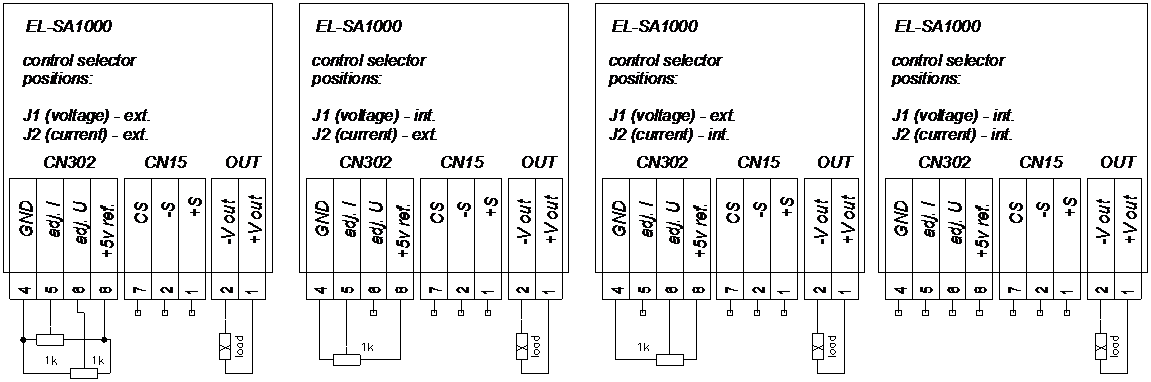

Управление:
УИП имеет возможность регулировки выходного напряжения и ограничения выходного тока. Предусмотрено несколько методов регулировки:

• встроенными органами управления
• внешними потенциометрами 1 кОм
• внешними потенциальными сигналами
• различными комбинациями данных методов

“Спящий” режим (standby):

Переключатель J1 (voltage control selector) должен находится в положении ext (внешнее). При напряжении на входе CN302 «adj.U»  <0.1В УИП переводится в спящий режим. Силовое выходное напряжение отключается. Вентиляторы отключаются. Потребление от сети <30мА. Напряжения +12V aux,  +5V aux,  +5V ref, не отключаются.

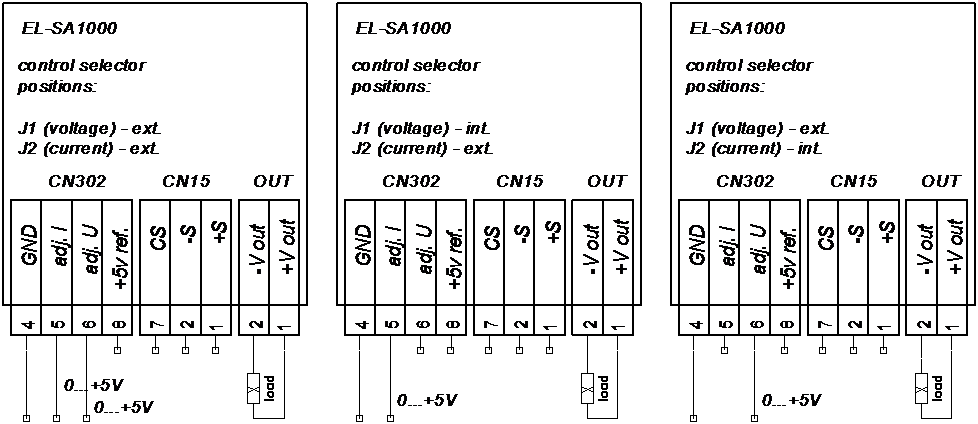

Управление внешними потенциальными сигналами:
