Управляемые источники питания постоянного тока серии EL-T: 800, 1600, 2400 Вт

Управляемые источники питания серии EL-T предназначены для преобразования входного нестабилизированного напряжения (переменного или постоянного тока) с возможностью изменения выходного напряжения и тока в широких пределах, в т.ч. дистанционно. Управляемые источники питания серии EL-T построены на основе импульсных однотактных преобразователей напряжения с фазово-импульсной модуляцией.

Применение: гальваника; освещение; электромагниты и соленоиды; двигатели постоянного тока; заряд конденсаторов.

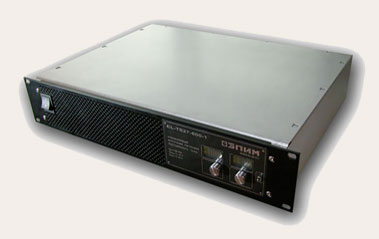

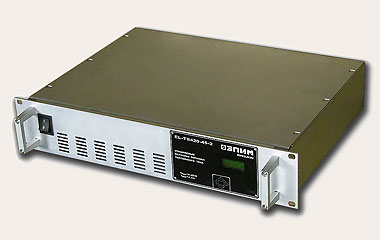

Управляемые источники питания

Основные особенности:

  • цифровая индикация выходного напряжения и тока;
  • ручная регулировка параметров с помощью энкодера;
  • память на 10 предустановок выходных параметров;
  • защита от короткого замыкания, перегрузки, перегрева;
  • гальваническая развязка вход/выход;
  • температура окружающей среды -25…+50°С (-40 – опционально);
  • стандартный корпус 19" 2U (436х352х88 мм).

Дополнительные опции:

  • управление по интерфейсу RS232 / RS485 / USB / Bluetooth / CAN;
  • программа связи с ПК;
  • отключение выходного напряжения источника питания внешним сигналом;
  • релейный сигнал «неисправность», «сухие» контакты;
  • температура окружающей среды -40…+50°С;
  • защита от неблагоприятных внешних воздействий (многослойное лаковое покрытие, усиленная механика)
  • входной фильтр подавления высоковольтных импульсов (только для источников с питанием от сети постоянного тока).

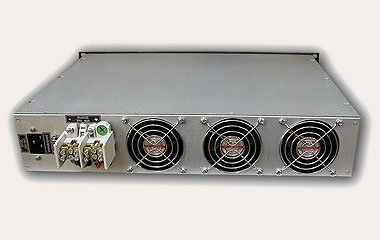

Управляемые источники питания - вид сзади

Модельный ряд источников питания

Тип Входное напряжение с ограничением мощности Входное напряжение без ограничения мощности
EL-T S Переменное 150…245в Переменное 185…245в
EL-T D Постоянное 170…300в Постоянное 220…300в
EL-T R Постоянное 50…200в Постоянное 90…200в
Тип

Регулировка выходного напряжения, В (под нагрузкой)

Регулировка выходного тока, А

Размах пульсации выходного напряжения в полосе до 50МГц пик-пик

Стабилизация при изменении тока нагрузки 0...100%

Стабилизация при изменении входного напряжения Uвх мин...Uвх макс

EL-T*27-300
3…30 1...30 <200 мВ <0,5% <0,3%
EL-T*27-600
1...60
EL-T*27-900
1...90
EL-T*55-150
6…60 0,5...15 <250 мВ <0,5% <0,5%
EL-T*55-300
0,5...30
EL-T*55-450
0,5...45
EL-T*110-70
13…130 0,3...7,5 <350 мВ <0,5% <0,5%
EL-T*110-140
0,3...14
EL-T*110-210
0,3...21
EL-T*220-35
25…250 0,2...3,5 <1 В <0, 2% <0,5%
EL-T*220-70
0,2...7
EL-T*220-100
0,2...10
EL-T*420-15
44…440 0,1...1,8 <1,5В <0,2% <1%
EL-T*420- 30
0,1... 3 , 6
EL-T*420- 45
0,1... 5 , 4
Тип: Внутреннее управление: Внешнее управление: Индикация:
EL-T * * - * - 0 отсутствует, напряжение и ограничение тока имеют фиксированное предустановленное значение
EL-T * * - * - 1 отсутствует внешними аналоговыми сигналами 0...+5В цифровая, тока и напряжения
EL-T * * - * - 2 энкодер по цифровому интерфейсу цифровая, тока и напряжения

Варианты цифрового интерфейса:

Тип Интерфейс
EL-T * * - * - 21 RS-232
EL-T * * - * - 22 RS-485
EL-T * * - * - 23 USB
EL-T * * - * - 24 Bluetooth
EL-T * * - * - 25 CAN

Дополнительные опции:

EL-T * * - * - * T Температурный диапазон -40…+50°С
EL-T * * - * - * K Релейный сигнал неисправности
EL-T * * - * - * F Дополнительный входной фильтр подавления высоковольтных импульсов*
EL-T * * - * - * S Отключение выходного напряжения внешним аналоговым сигналом**
EL-T * * - * - * L Защита от неблагоприятных внешних воздействий

* - только для EL-TD и EL-TR. Предназначен для подавления высокоэнергетичных коммутационных помех возникающих в бортовых системах питания

** - только для источников питания без цифрового интерфейса. В источниках питания с цифровым интерфейсом данная функция присутствует по умолчанию и осуществляется через программу связи ELControl v.2

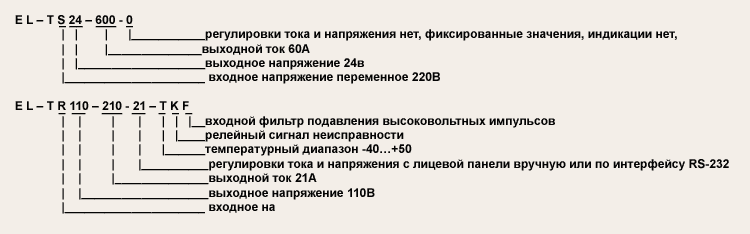

примеры заказа:

Программное обеспечение (Windows)

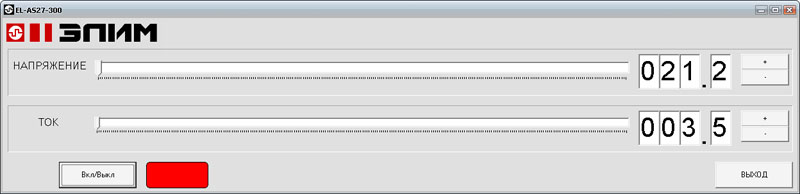

Окно программы управления ELControl v.1 :

Окно программы управления ELControl v.1

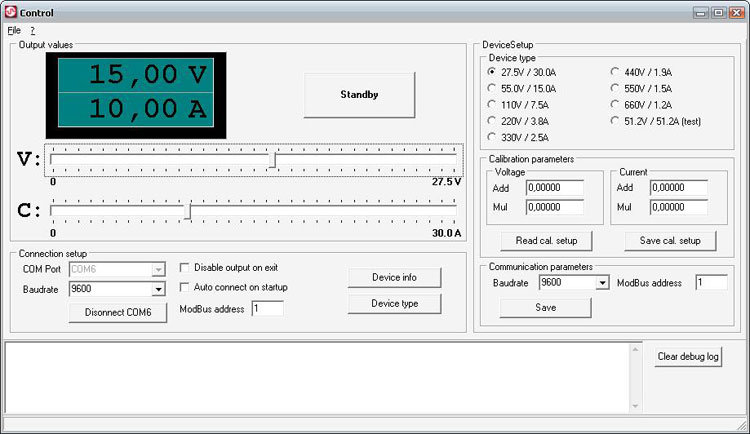

Окно программы управления ELControl v.2 :

Окно программы управления ELControl v.2

Скачать программу управления для Windows XP - ELControl v.1
