Главная  Зарядные устройства Зарядное устройство EL-SG

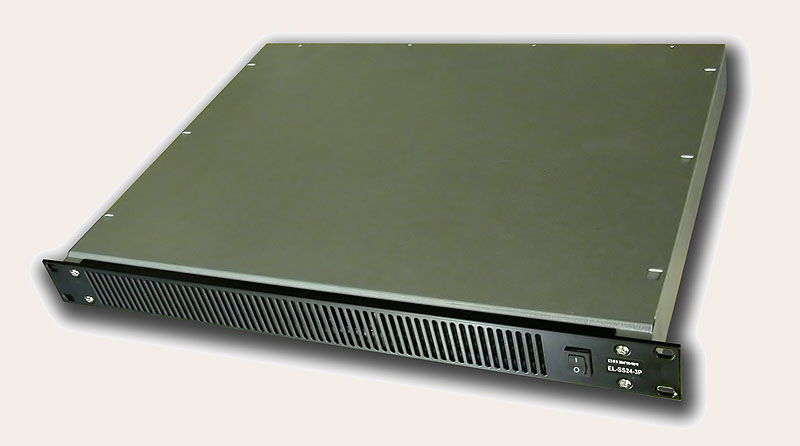

19 1U зарядные устройства EL-SG 1500-3000 Вт
19" 1U зарядные устройства серии EL-SG предназначены для зарядки свинцово-кислотных и гелевых аккумуляторов по алгоритму I-U
Основные особенности:
- стандартный 19" конструктив, высота 1U
- активный корректор мощности
- универсальный вход - постоянное или переменное напряжение
- встроенный фильтр радиопомех (EMI)
- плавный старт и ограничение пускового тока
- защита от перенапряжения, перегрузки, кз, перегрева
- дополнительный выходной канал 5в 1а
- общая нестабильность - <1%
- гарантия 2 года
Модельный ряд:
| Тип: |
Выходное напряжение, В * |
Выходной ток, А |
Входное напряжение |
Размах пульсации выходного напряжения |
КПД |
| переменное, VAC |
постоянное, VDC |
EL-SGS12-2P |
13,8 |
113 |
90...264 |
127...375 |
<150 мВ |
83% |
EL-SGS24-2P |
27,6 |
72 |
90...264 |
127...375 |
<150 мВ |
87% |
EL-SGS36-2P |
41,4 |
50 |
90...264 |
127...375 |
<240 мВ |
87% |
EL-SGS48-2P |
55,2 |
37,8 |
90...264 |
127...375 |
<240 мВ |
88% |
EL-SGS72-2S |
82,8 |
27,5 |
90...264 |
127...375 |
<500 мВ |
87% |
EL-SGS96-2S |
110,4 |
21 |
90...264 |
127...375 |
<500 мВ |
88% |
EL-SGS12-3P |
13,8 |
170 |
90...264 |
127...375 |
<150 мВ |
83% |
EL-SGS24-3P |
27,6 |
108 |
90...264 |
127...375 |
<150 мВ |
87% |
EL-SGS36-3P |
41,4 |
75 |
90...264 |
127...375 |
<240 мВ |
87% |
EL-SGS48-3P |
55,2 |
56,7 |
90...264 |
127...375 |
<240 мВ |
88% |
EL-SGS72-3S |
82,8 |
40 |
90...264 |
127...375 |
<300 мВ |
87% |
EL-SGS108-3S |
110,4 |
27,5 |
90...264 |
127...375 |
<500 мВ |
87% |
EL-SGS144-3S |
165,6 |
21 |
90...264 |
127...375 |
<500 мВ |
88% |
EL-SGT12-3P |
13,8 |
170 |
3х155...448 ** |
- |
<150 мВ |
83% |
EL-SGT24-3P |
27,6 |
108 |
3х155...448 ** |
- |
<150 мВ |
87% |
EL-SGT36-3P |
41,4 |
75 |
3х155...448 ** |
- |
<240 мВ |
87% |
EL-SGT48-3P |
55,2 |
56,7 |
3х155...448 ** |
- |
<240 мВ |
88% |
EL-SGT72-3S |
82,8 |
40 |
3х155...448 ** |
- |
<300 мВ |
87% |
EL-SGT108-3S |
110,4 |
27,5 |
3х155...448 ** |
- |
<500 мВ |
87% |
EL-SGT144-3S |
165,6 |
21 |
3х155...448 ** |
- |
<500 мВ |
88% |
* - возможно изготовление ИП с выходным напряжением ± 10% от номинального
** - обязательно наличие нулевого провода
Технические характеристики:
ВХОД |
Частота |
47-64 Гц |
Ток |
<40 А при 100 В на входе, в режиме полной нагрузки (3000Вт) |
Пусковой ток |
<150 А при 115 В, <270 А при 230В на входе, холодный пуск от 25 °С окруж. среды |
Ток утечки |
< 2,0 мА при 240 В на входе |
ЗАЩИТА |
Перенапряжение |
Свыше 105% ~ 125% от номинального значения |
Перегрузка и КЗ |
Свыше 105% ~ 125% от номинального значения, откл. и возврат к первоначальному состоянию при устранении условия отказа |
Перегрев |
Свыше 95 °С |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Время нарастания |
< 80 мс |
Время запуска |
> 15 мс при 230 В |
ХАРАКТЕРИСТИКИ ОКРУЖ . СРЕДЫ |
Температура |
Рабочая : -20~70 °С, снижение мощности: 50 ~ 70°С : 2.5%/°С, хранение: -20~+85°С |
Влажность |
Рабочая : 20%~85%, , хранение: 10% ~ 95% |
БЕЗОПАСНОСТЬ И ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ |
Стандарт по технике безопасности |
UL 60950-1 st , CSA C22.2 No.60950-1 st , TUV EN 60950-1 st , IEC 60950-1 st , EMKO-TSE (74-SEC)207/94
|
Радиопомехи (EMI) |
EN 55022 CLASS B : EN 61000-3-2.3 FCC CFR 47 PART 15 CLASS B CNS 13438 CLASS B
|
Электромагнитная совместимость (EMS) |
EN 55024 : EN 61000-4-2,3,4,5, 6,8,11 |
ДРУГИЕ ХАРАКТЕРИСТИКИ |
M.B.T.F. |
122 500 часов |
| Охлаждение |
Принудительное воздушное охлаждение с термоконтролем - 4-6 шт вентиляторов с шарикоподшипником |
| Размеры |
высота- 44,5мм, глубина-340мм, ширина- 447мм |
Вес |
8,5...10,5кг |
Дополнительные опции:
- защита от неблагоприятных внешних воздействий (многослойное лаковое покрытие, усиленная механика)
- компенсация падения выходного напряжения на длинной линии (только с индексом "Р")
- дистанционное отключение
- сигнал "Power Good"
|
