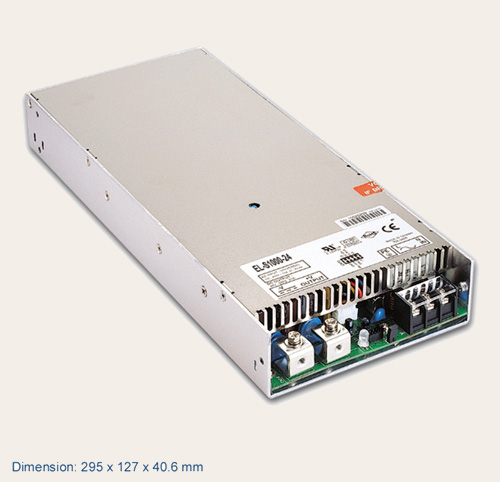

Зарядное устройство 1U EL-S1000 выходная мощность 1000 Вт

Основные особенности:

  • низкая стоимость
  • выходная мощность 1000 Вт
  • универсальное входное напряжение 90...264 VAC или 127...370 VDC
  • активный корректор мощности
  • высота 1U
  • паралельное соединение с равномерным распределением мощности между блоками до 4 шт
  • стабилизация выходного тока
  • защита от перегрева, КЗ, превышения выходного напряжения
  • сигнал POWER GOOD
  • дистанционное отключение
  • компенсация падения выходного напряжения в проводах на длинной линии
  • подстройка выходного напряжения
  • дополнительный выходной канал +5в 0,5А
  • ШИМ-контроль скорости вращения вентиляторов
  • встроенный фильтр радиопомех (EMI)
  • плавный старт и ограничение пускового тока
  • общая нестабильность - <1%
  • гарантия 3 года

Модельный ряд:

Тип: Выходное напряжение, В * Выходной ток, А Входное напряжение Размах пульсации выходного напряжения КПД
переменное, VAC постоянное, VDC
EL-S1000-12
10...15 60 90...264 127...375 <150 мВ 83%
EL-S1000-24
20...30 40 90...264 127...375 <150 мВ 87%
EL-S1000-36
30...45 27,8 90...264 127...375 <240 мВ 87%
EL-S1000-48
45...60 21 90...264 127...375 <240 мВ 88%

Дополнительные опции:

  • защита от неблагоприятных внешних воздействий (многослойное лаковое покрытие, усиленная механика) - индекс T

Технические характеристики:

ВХОД

Частота

47-64 Гц

Ток

<13А при 100 В на входе, в режиме полной нагрузки

Пусковой ток

<50 А при 115 В, <90 А при 230В на входе, холодный пуск от 25 °С окруж. среды

Ток утечки

< 1,5 мА при 240 В на входе

ЗАЩИТА

Перенапряжение

Свыше 105% ~ 125% от номинального значения

Перегрузка и КЗ

Свыше 105% ~ 125% от номинального значения, откл. и возврат к первоначальному состоянию при устранении условия отказа

Перегрев

Свыше 95 °С

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Время нарастания

< 80 мс

Время запуска

> 15 мс при 230 В

ХАРАКТЕРИСТИКИ ОКРУЖ . СРЕДЫ

Температура

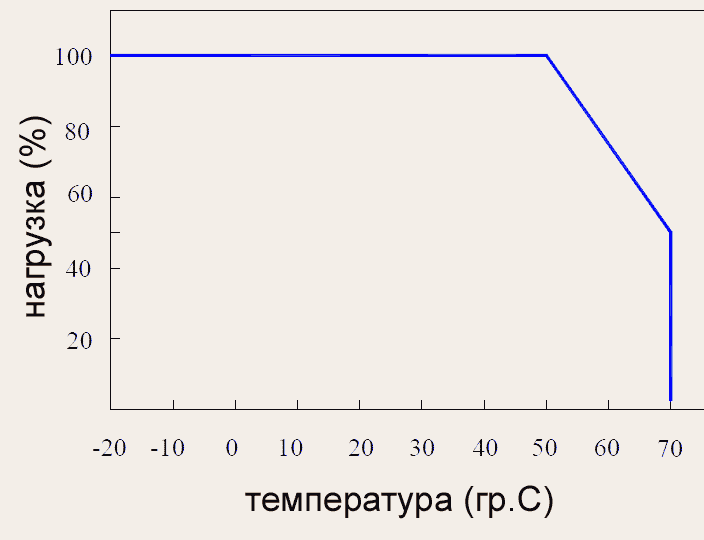

Рабочая : -20~70 °С, снижение мощности: 50 ~ 70°С : 2.5%/°С, хранение: -20~+85°С

Влажность

Рабочая : 20%~85%, , хранение: 10% ~ 95%

БЕЗОПАСНОСТЬ И ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Стандарт по технике безопасности

UL 60950-1 st , CSA C22.2 No.60950-1 st , TUV EN 60950-1 st , IEC 60950-1 st , EMKO-TSE (74-SEC)207/94

Радиопомехи (EMI)

EN 55022 CLASS B : EN 61000-3-2.3 FCC CFR 47 PART 15 CLASS B CNS 13438 CLASS B

Электромагнитная совместимость (EMS)

EN 55024 : EN 61000-4-2,3,4,5, 6,8,11

ДРУГИЕ ХАРАКТЕРИСТИКИ

M.B.T.F. 122 500 часов
Охлаждение Принудительное воздушное охлаждение с термоконтролем - 4-6 шт вентиляторов с шарикоподшипником
Размеры высота- 44,5мм, глубина-340мм, ширина- 447мм

Вес

8,5...10,5кг

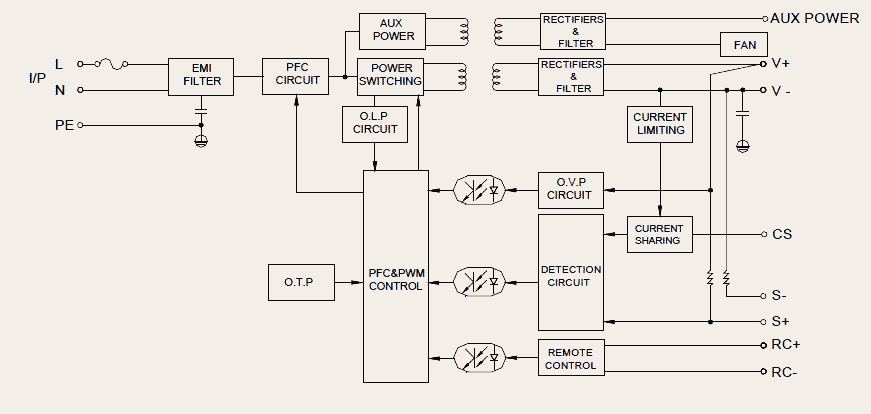

Функциональная схема:

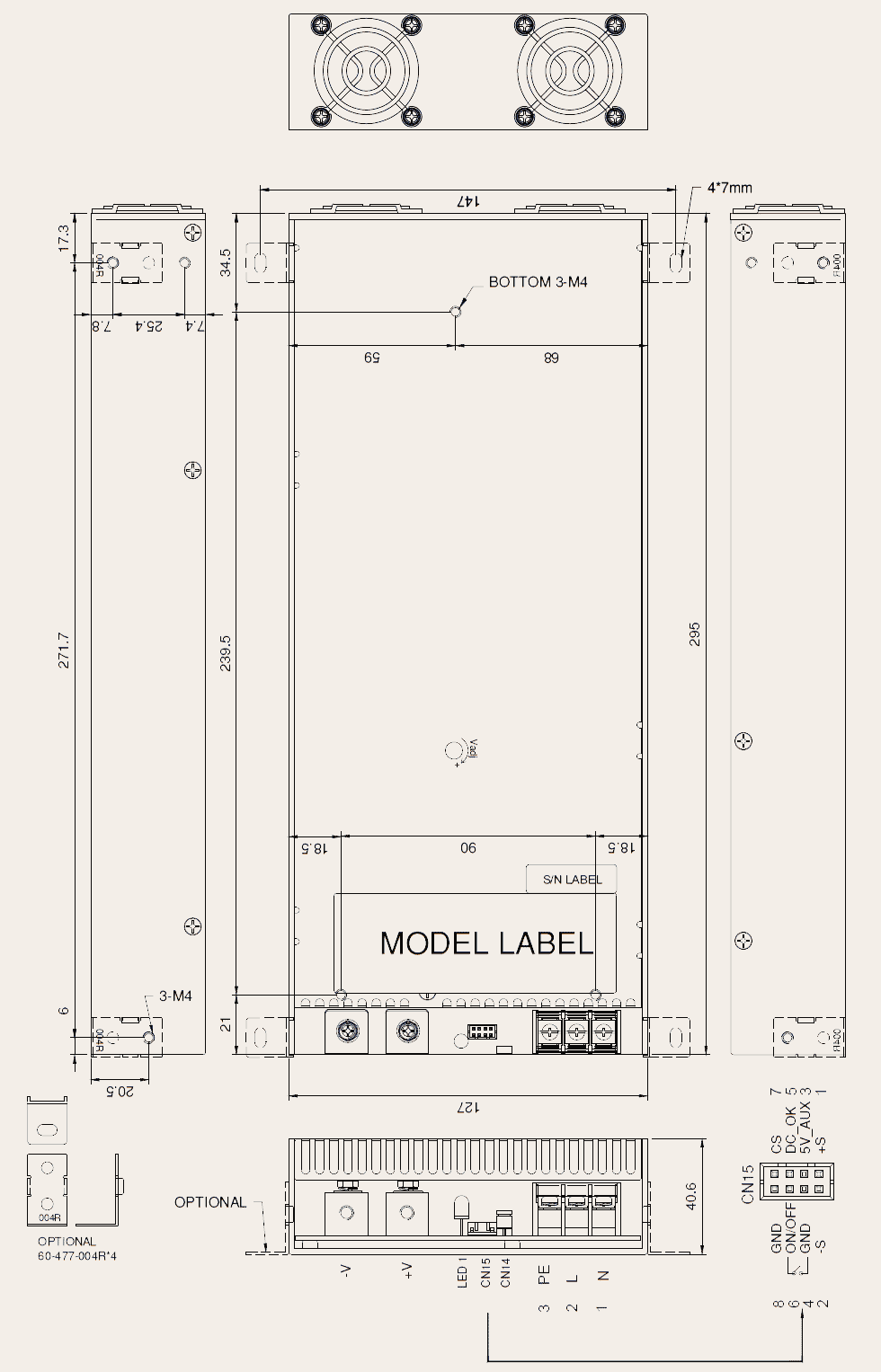

Габаритный чертёж

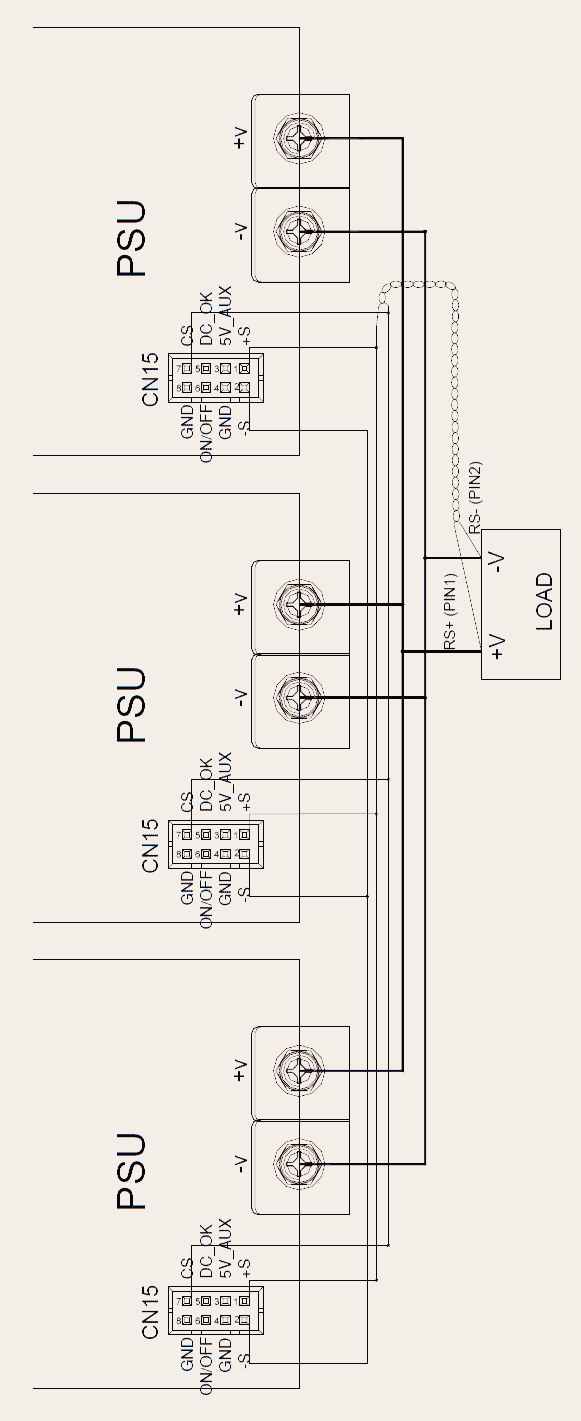

Паралельное соединение

  • предварительно выставить одинаковое напряжение на всех соединяемых блоках, разница не более 100мВ.
  • максимальное количество блоков - 4шт
  • используйте силовые провода большого сечения
  • общая выходная мощность = максимальная мощность 1-го блока х количество блоков х 0,9
