Однофазные стабилизаторы напряжения Каскад СН 2000,4000  СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ:
- Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
- Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.
СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:
- коррекцию питающего напряжения в широком диапазоне;
- защиту электронного оборудования от импульсных перенапряжений;
Однофазные стабилизаторы напряжения «КАСКАД» функционально представляют собой «ступенчатые» корректоры напряжения состоящие:
- электронной измерительно-управляющей части, с использованием микропроцессора;
- исполнительных ключей (реле)
- автотрансформатора.
Для производства схемы управления стабилизаторов напряжения «КАСКАД» используются только высококачественные электронные компоненты и комплектующие ведущих мировых производителей, таких как: PHILIPS, THOMSON-CSF, TOSHIBA, TAKAMISAWA, MICROCHIP, RELPOL, MOTOROLA.
Климатическое исполнение УХЛ 4.2.
Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 98% (при +25°С).
Все модели стабилизаторов напряжения имеют В.Ч. фильтры с элементами защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.
Параметры защиты от импульсных перенапряжений
Максимальный импульсный ток, выдерживаемый ограничителем |
8500 А |
Максимальная рассеиваемая энергия |
140 Дж |
Время срабатывания |
8/20x10 -6 сек. |
КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
Однофазные стабилизаторы напряжения моделей «Каскад» 2000, 4000 представляют собой блок с кронштейном для настенного крепления. Также могут устанавливаться на полу.
Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.
Подключение к сети и нагрузке производится через клеммные зажимы, расположенные под верхней панелью стабилизатора напряжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
| Модель |
Номинальная мощность нагрузки
(кВА) |
Номинальный ток нагрузки
(А) |
Входное напряжение при выходном
176 В (-20%) |
Изменение входного напряжения при выходном
220 В (±10)% |
Изменение входного напряжения при выходном
220 В (±2,5)% |
Масса, кг |
Габаритные размеры
(ШхВхГ) |
Стабилизатор КАСКАД СН-2000 |
2,20 |
10 |
120 |
135–300 |
145–300 |
15 |
130х380х220 |
Стабилизатор КАСКАД СН-4000 |
3,50 |
16 |
125 |
140–300 |
150–300 |
15 |
130х380х220 |
СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ
Система защиты от аварии сети
При выходе напряжения на выходе стабилизатора напряжения за безопасные пределы (242/176 В) измерительно-управляющая схема отключает нагрузку.
Включение нагрузки производится автоматически после понижения/повышения напряжения на выходе до безопасного предела.
Система защиты от перегрузки и КЗ
Стабилизаторы напряжения имеют защиту от короткого замыкания и защиту от перегрузки в виде плавкого предохранителя и электронного защитного отключения.

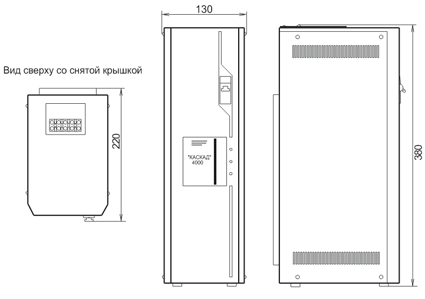

Рис 1. Внешний вид стабилизаторов напряжения «КАСКАД» |
