Однофазные стабилизаторы напряжения Каскад 5-20

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ:

  1. Для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального;
  2. Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.

СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ:

  • ступенчатую регулировку напряжения в широком диапазоне с высокой точностью ± 2,5%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения;
  • защиту электронного оборудования от импульсных помех;
  • режим «транзит».

УСЛОВИЯ ЭКСПЛУАТАЦИИ И ТРАНСПОРТИРОВАНИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ:

Климатическое исполнение модельного ряда – УХЛ 4.2.
Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 80% (при +25°С).

СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ

Система защиты перенапряжений и провалов напряжений

При аварии сети и повышении (понижении) фазного напряжения на выходе стабилизатора напряжения более (менее) 242 (176) В, происходит отключение нагрузки. Включение нагрузки производится автоматически после нормализации выходного напряжения.

Система защиты от перегрузки

Все модели стабилизаторов напряжения имеют электронную защиту от короткого замыкания и защиту от перегрузки.
Характеристика срабатывания токовой защиты – тип «Z».

Защита от импульсных помех

На всех моделях установлены варисторы для защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д.

Параметры защиты от импульсных помех

Максимальный импульсный ток, выдерживаемый ограничителем
12 кА
Максимальная рассеиваемая энергия
250 Дж
Время срабатывания
20 нс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

Модель Номинальная мощность нагрузки
(кВА)
Номинальный ток нагрузки
(А)
Входное напряжение при выходном
176 В (-20%)
Изменение входного напряжения при выходном
220 В (±10)%
Изменение входного напряжения при выходном
220 В (±2,5)%
Масса, кг Габаритные размеры
(ШхВхГ)
Стабилизатор КАСКАД 5
5,0 23,0 126 163–284 177–265 25 210х485х300
Стабилизатор КАСКАД 7
7,0 32,0 137 150–300 164–278 28 210х485х300
Стабилизатор КАСКАД 8
8,0 36,0 132 158–289 173–268 28 210х485х300
Стабилизатор КАСКАД 10
10,0 45,0 135 167–278 182–260 28 210х485х300
Стабилизатор КАСКАД 12
12,0 54,5 140 158–290 172–270 38 210х485х300
Стабилизатор КАСКАД 15
13,8 68,2 147 165–282 179–262 38 210х485х300
Стабилизатор КАСКАД 17
17,6 77,3 149 168–278 183–258 38 210х485х300
Стабилизатор КАСКАД 20
22,0 90,9 153 172–273 187–254 38 210х485х300

КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ:

  • однофазные стабилизаторы напряжения «Каскад» 5000–20000 имеют общий конструктив для установки на полу и отличаются номинальной мощностью и диапазонами коррекции напряжения;
  • подключение к сети и нагрузке производиться через клеммные зажимы, расположенные под верхней панелью стабилизатора;
  • включение нагрузки и ее электронная защита осуществляется с помощью магнитного пускателя (реле) и соответствующей схемы управления;
  • на лицевой панели находятся индикаторы «СЕТЬ», «ЗАЩИТА», «ПЕРЕГРУЗКА» предназначенные для контроля и сигнализации о режимах работы системы;
  • корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.

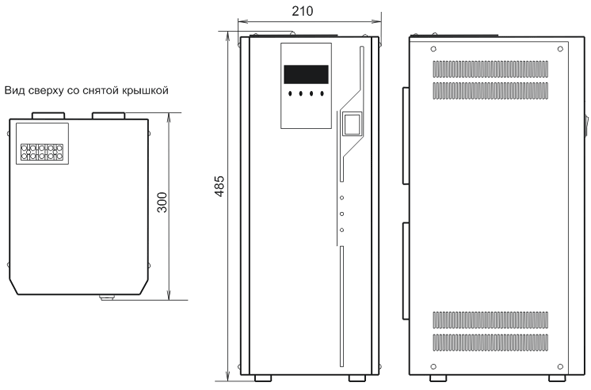

Габаритные размеры однофазных стабилизаторов напряжения «Каскад 5-20»

Рис.1. Внешний вид и габаритные размеры стабилизаторов «Каскад» 5 – 20.


ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

  • Однофазные стабилизаторы напряжения «Каскад» 5000–20000 работают с любым типом нагрузок.
  • Все стабилизаторы серии «Каскад» могут работать после дизель-генератора.
