Медицинские разделительные трансформаторы «Полигон» серии ТРО-ХХХХ М, ТРТ-ХХХХ М

МЕДИЦИНСКИЕ РАЗДЕЛИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ПРЕДНАЗНАЧЕНЫ

Для питания медицинского оборудования и организации преобразования сети типа NT-S в сеть IT (режим изолированной нейтрали).

КОНСТРУКЦИЯ СИСТЕМЫ

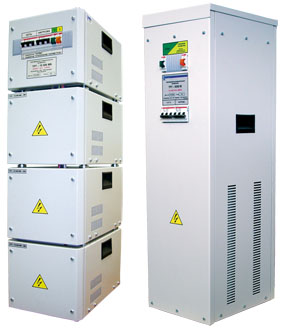

Медицинские разделительные трансформаторы представляют собой напольные блоки. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет – серый RAL 7035. Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты.

Разделительные трансформаторы моделей ТРТ–12000, ТРТ–15000, ТРТ–20000, ТРТ–25000, ТРТ–30000 изготавливаются в шкафах компании «SCHROFF» (степень защиты – IP54).

Основой медицинского трансформатора является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети. Трехфазные модели имеют три однофазных трансформатора, включенных по схеме «Звезда».

Медицинские разделительные трансформаторы имеют ряд специфических качеств, характерных для медицинского оборудования, которые предписываются соответствующими медицинскими стандартами.

Экранирующая обмотка
Данное требование уменьшает вероятность пробоя изоляции между первичной и вторичной сетями в случае аварии трансформатора и существенно уменьшает токи утечки, вызванные «паразитной» емкостью между обмотками. Разделительный трансформатор с экранирующей обмоткой является фильтром высокочастотных помех, что весьма положительно сказывается на работе аппаратуры.

Повышенные требования к сопротивлению изоляции
Испытательное напряжение между обмотками и обмотками и корпусом - 4150 В.

Система плавного старта
Обязательное требование ГОСТ 30030. Пусковой ток обычного трансформатора составляет от 5 до 8 крат рабочего тока, что может вызывать срабатывание автоматов защиты стандартного исполнения со стороны питающей сети и влиять на работу стороннего оборудования, инициируя кратковременный провал напряжения питания.

Повышенная нагрузочная способность
Р max = 1,5 Р ном .

Отклонение выходного напряжения на холостом ходу и под нагрузкой не более 5% от вх.

Система контроля тока и температуры обмоток трансформатора
Благодаря измерению этих параметров персонал получает оперативную информацию о перегрузке сети и выполняет необходимые мероприятия (например, отключает неиспользуемые нагрузки).

Система контроля изоляции (РКИ)
Система контроля с опережением предупреждает об ухудшении изоляции и о превышении допустимых параметров работы. Обслуживающий персонал имеет время на проверку аппаратуры, пока не наступит ее окончательное повреждение.

Пост дистанционного контроля трансформатора (ПДК)
Обеспечивает визуальный контроль за параметрами сети и состоянием разделительного трансформатора в зоне работы персонала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗДЕЛИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ

1 ) Габаритные размеры изделий уточняются при заказе, т.к. изделие может быть размещено как в стандартном щите (шкафе) с различными степенями защиты, так и в корпусах производства Группы компаний «ПОЛИГОН».

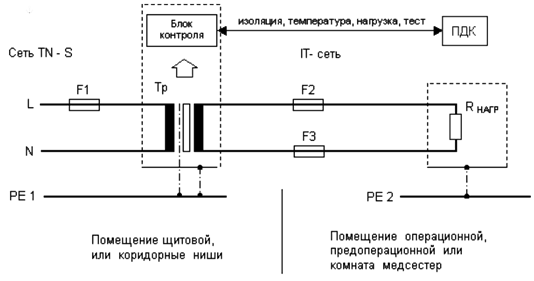

СХЕМА ОРГАНИЗАЦИИ IT СЕТИ

Пост дистанционного контроля ПДК–02, IP 54



ПРЕДНАЗНАЧЕН

• для установки в зоне работы персонала и дистанционного контроля параметров разделительных трансформаторов и уровня изоляции IT – сети.

ОБЕСПЕЧИВАЕТ

• индикацию состояния сопротивления изоляции: «НОРМА» - при R>50 кОм, «ПРОБОЙ» - при R<50 кОм;
• индикацию превышения допустимой температуры трансформатора;
• индикацию превышения допустимого тока нагрузки;
• возможность дистанционного тестирования системы контроля изоляции;
• звуковую сигнализацию при выходе любого из контролируемых параметров за пределы нормы;
• при исполнении IP 54 - возможность обработки санитарными антисептическими растворами;
• напряжение питания и индикации не более 24 В.

1. Зеленый светодиод «СЕТЬ» горит при наличии выходного напряжения на трансформаторе.
2. Зеленый светодиод «ИЗОЛЯЦИЯ В НОРМЕ» горит при уровне изоляции более 50 кОм.
3. При снижении уровня изоляции менее 50 кОм гаснет зеленый индикатор «ИЗОЛЯЦИЯ В НОРМЕ» и начинает мигать желтый светодиод «НАРУШЕНИЕ ИЗОЛЯЦИИ» с прерывистой звуковой сигнализацией. При восстановлении уровня изоляции автоматический возврат в рабочий режим.
4. При перегреве трансформатора Т>75°С начинает мигать красный светодиод «ПЕРЕГРЕВ ТРАНСФОРМАТОРА» со звуковой сигнализацией. При снижении температуры ( Т<65°С ) – автоматический возврат в рабочий режим.
5. Трехразрядный индикатор «КОНТРОЛЬ НАГРУЗКИ» указывает нагрузку в % с точностью не менее 5%. При превышении 110% нагрузки индикатор продолжает отражать величину нагрузки, но при этом цифры мигают со звуковой сигнализацией. При снижении нагрузки Р<100% ) – автоматический возврат в рабочий режим.
6. Режим выключения звукового сигнала действует до окончания сработавшего аварийного режима. Однако если звук был выключен при выходе одного из параметров за пределы нормы, то при одновременном выходе за пределы другого параметра включается снова.


Розетка заземления РЗ-01

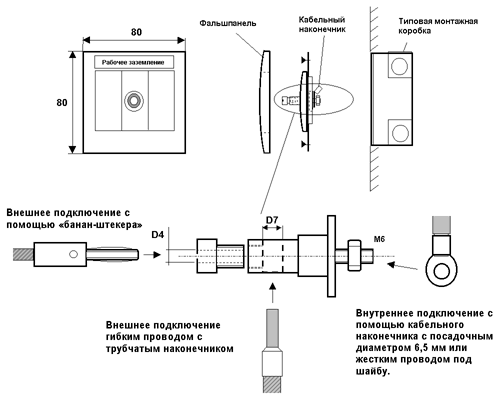

Розетка заземления РЗ-01 предназначена для подключения одиночного провода заземления электрооборудования и металлоконструкций к линии заземления («защитное заземление» или «рабочее заземление 2 Ома»). Представляет собой розетку стандартного формата для скрытого монтажа.

СХЕМА МОНТАЖА

Блок розеточный Р-06 М

Блок розеточный P–06М (ЩР – 1.501.104.003 00) предназначен для подключения приборов со стандартными шнурами питания.

КОНСТРУКЦИЯ РОЗЕТОЧНОГО БЛОКА

Представляет собой герметичный (IP54), пластиковый щиток с шестью евророзетками и тремя однофазными автоматами. Дополнительно имеется светодиодная индикация наличия питания по каждой из фаз. Для обеспечения равномерности нагрузки по фазам каждые две розетки разведены на свою фазу.

В качестве защиты использованы три автомата 10А Legrand. Подключение осуществляется кабелем через пластиковый сальник, расположенный в верхней части корпуса.

В закрытом состоянии при отключенных приборах нагрузки изделие допускает санитарную обработку.

На боковой стенке блока имеется дополнительный контакт заземления.

Розеточный блок допускает подключение к трем типам сетей:

1. Однофазная 220 В, 50 Гц.
2. Трехфазная 220/380 В, 50 Гц.
3. Трехфазная 220 В без общей точки (IT).
