Электрощиток ЭЩР-О-6С розеточный операционный с однофазной розеткой 32А.

ЭЩР-О-6ССогласно  РТМ-42-2-4-80  «…В  помещениях  операционных  должно  быть  установлено  по  два  электрощитка  на  каждый операционный стол с комплектом  розеток с заземляющими  контактами. Щитки  должны  подключаться к  вторичной  обмотке  разделительного  трансформатора  и  устанавливаться  на  стенах  на  высоте  1,6м  от  пола  до  низа  электрощитка…». Согласно требованиям РТМ-42-2-4-80 и СанПиН 5179-90 в операционных, реанимационных отделениях, палатах интенсивной терапии должна проводиться регулярная антисептическая обработка помещения и оборудования.

В операционных кабинетах и реанимационных отделениях зачастую встречаются мощные однофазные потребители электроэнергии. Для их подключения требуется операционный щиток с однофазной розеткой под больший рабочий ток.

Разработанная нами модификация операционного щитка ЭЩР-О-6С предусматривает подключение мощного однофазного потребителя нагрузкой до 7КВА включительно. Для этого щиток оснащен силовой однофазной розеткой на номинальный ток 32А.

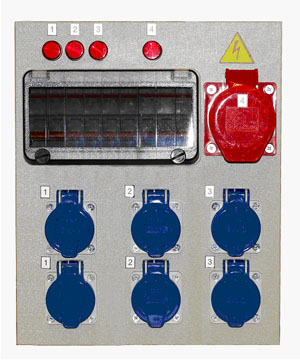

Конструктивно ЭЩР-О-6С представляет собой щит степенью защиты IP54, с шестью однофазными евро-розетками на рабочий ток 16А и одной однофазной евро-розеткой на рабочий ток 32А. В качестве элемента защиты использованы однополюсные, либо двухполюсные (по заявке заказчика). Автоматические выключатели номиналом 16А (либо 10А или 20А по заявке).

Для обеспечения равномерности нагрузки по фазам и согласно требованиям ГОСТ Р50571.28-2006 каждые две розетки разведены на свою фазу. Однофазная розетка 32А включена через отдельный автомат. Светодиодная индикация операционного щитка ЭЩР-О-6С показывает наличия питания по каждой группе розеток. Подключение блока к IT сети осуществляется через фитинг (сверху, либо снизу согласно требованию заказчика). На левой стенке щитка операционного имеется  контакт  заземления под болт М6.

Элементами защиты в ЭЩР-О-6С по каждой группе розеток (согласно ГОСТ Р50571.28-2006) являются автоматы номиналом 16А и 32А (по желанию заказчика могут быть установлены автоматы иных номиналов).

Технические характеристики:

Номинальное напряжение В, Гц 220, 50
Количество однофазных розеток 220В 50Гц 16А для подключения потребителей шт. 6
Количество однофазных розеток 220В 50Гц 32А для подключения потребителей шт. 1
Габаритные размеры Мм   300x230х65
Масса, не более Кг 3,5
